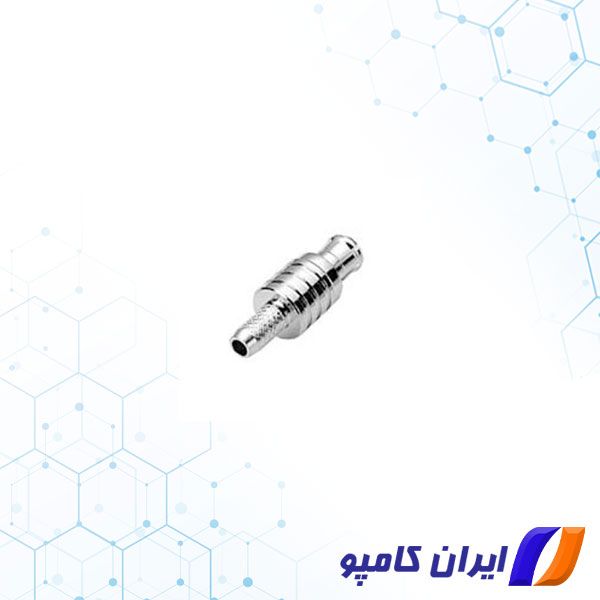

کانکتورهای RF (فرکانس رادیویی) در بسیاری از محصولات از جمله رادیوها، محافظ های برق، کابل های کواکسیال و آنتن ها کاربرد دارند. کانکتور RF مدل های گوناگونی دارند از جمله Type-N ، SMA ، BNC ، TNC، MCX و… . 1-1337579-0 یک کانکتور MCX می باشد که توسط شرکت TE Connectivity تولید شده است. این شرکت از پیشتازان در طراحی و تولید کانکتورهای RF می باشد.
کانکتورها قطعات و یا وسایلی هستند که برای اتصال یا قطع مدارهای الکتریکی و … مورد استفاده قرار می گیرند. شما بدون نیاز به هیچ ابزار پیشرفته ای می توانید آنها را به راحتی قطع یا وصل کنید.
کانکتورهای الکتریکی بر اساس انتهای ترمیناتورشان به سه گروه طبقه بنده می شوند : کانکتور های برد به برد، کانکتورهای کابل/ سیم به کابل/ سیم و کانکتورهای کابل/ سیم به برد.
از کانکتورها برای اتصال بخش های مختلف مدارها به یکدیگر استفاده می شود. معمولاً از یک کانکتور به این منظور استفاده می شود که ممکن است در آینده لازم باشد که بخش های مختلف از هم جدا شوند: ورودی های برق، اتصالات جانبی یا بردهایی که ممکن است نیاز به تعویض داشته باشند.
کانکتورهای کابل کواکسیال برای وصل کردن کابل ها به سایر وسایل استفاده می شوند و به طور خاصی برای محافظ روی کابل طراحی شده اند. کانکتورهای کیفیت بالا دارای دوام بالایی می باشند.
در صنایع دیجیتال، ویدئو، صوتی، RF و مایکروویو، انواع مختلفی از کانکتور کابل کواکسیال وجود دارد. هر کدام بر اساس استفاده نهایی یا کاربرد، مزایای منحصر به فردی را ارائه می دهند. در زیر برخی از رایج ترین انواع اتصال دهنده های کواکسیال به همراه ویژگی های متمایز و کاربردهای مورد نظر آورده شده است.
برای مشاهده قیمت و خرید انواع کانکتور RF اینجا را کلیک کنید.
کانکتور MCX چیست
کانکتور MCX کانکتورهای کواکسیال RF با مکانیزم کوپلینگ Snap-On هستند که از DC تا 6 گیگاهرتز کار می کنند. این کانکتورها بر اساس استانداردهای IEC 61169-36 و CECC 22220 استاندارد شده اند. آنها با کانکتورهای SMB سازگار هستند، اما اندازه بدنه آنها 30٪ در مقایسه با کانکتورهای SMB کوچکتر است. کانکتورهای MCX برای کاربردهایی مانند تلفن همراه و ثابت، GPS، خودرو، دستگاههای دستی و تله متری Data ایدهآل هستند. برای خرید کانکتور MCX با پارت نامبر 1-1337579-0 با کارشناسان ما تماس بگیرید.
برای مشاهده انواع کانکتور MCX اینجا را کلیک کنید
مشخصات
گروه | MCX |
جنسیت | Plug/Male Pin |
جنسیت بدنه | Jack |
روش نصب ترمینال | Cable-Crimp |
آمپدانس | 50R |
نوع کابل | RG178 |
حداکثر فرکانس | 6GHz |
نوع قفل شدن | Snap-On |
شرکت تولید کننده | TE Connectivity |
