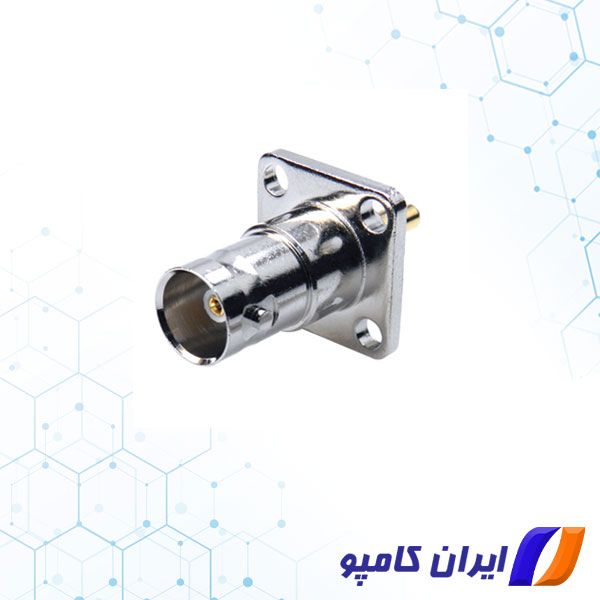

112288 در دسته بندی کانکتورهای کواکسیال BNC و یکی از محبوب ترین کانکتورهای RF در جهان از تولیدات برند Amphenol می باشد. جنسیت بدنه این کانکتور Jack است و با داشتن 4 سوراخ و نصب از نوع Dual Crimp قابلیت اتصال به روی پنل را دارد. این کانکتور دارای استانداردهای IEC 169-8 و MIL-STD-348B است. کانکتور BNC مینیاتوری و سبک وزن بوده و میتواند به طور رضایت بخشی تا 4 گیگاهرتز کار کند.
BNC مخفف عبارت British Naval Connector است. در واقع BNC یک رابط برای کابل کواکسیال است. رایج ترین استفاده از فیش BNC جهت اتصال دوربین مداربسته به دستگاه ضبط تصاویر DVR از طریق کابل کواکسیال است.
جهت مشاهده قیمت و خرید انواع کانکتور اینجا را کلیک کنید.
کاربرد کانکتور BNC
کانکتور BNC از جمله 112288 بدلیل سایز کوچک و هزینه نصب پایین در پروژه های مرتبط با:
- شبکه های کامپیوتری
- صدا
- پردازش داده آنتنها
- پخشکنندهها
- اتصالات مخابراتی
- خودروسازی
- تجهیزات پزشکی
- مودمها
- ابزارهای حساس
- تجهیزات مخابراتی و رادیو تلویزیون
کاربرد فروان و چشمگیری دارند. برخی از موارد نامبرده نیز از کاربری کانکتورهای SMA میباشد. از این رو میتوان این دو محصول را در برخی صنایع همسو دانست.
بیشتر بدانیم : کانکتور BNC چیست ؟
انواع کانکتور BNC
کانکتور BNC در دو نوع 50 و 75 اهم موجود می باشد. از ویژگی های خاص این کانکتور می توان به نحوه اتصال سریع، بدون نیاز به رزوه پیچ و امکان به کار بردن دو نوع کانکتور 50 و 75 در جایی که فرکانس متفاوت، قابل چشم پوشی است اشاره کرد.
کانکتورهای BNC با امپدانس نامی 50 اهم، برای استفاده در پروژه های مخابراتی، ارتباطات داده و تجهیزات تست و ابزار دقیق کاربرد بیشتری دارد،کانکتور 112288 نیز در دسته بندی کانکتورهای 50 اهمی میباشد. همچنین کانکتورهای BNC با امپدانس نامی 75 اهم، برای استفاده در پروژه های پخش، ویدئو و دیگر نرم افزارهایی که نیاز به عملکرد مطابق با امپدانس خاص را دارد، به کار می رود.
نحوه اتصال BNC
کانکتورهای BNC در سه حالت مورد استفاده قرار می گیرند:
لحیمی: در فیش لحیمی، کابل و فیش از طریق لحیم کردن به یکدیگر متصل خواهند شد. بنابراین هنگام اتصال کابل به BNC حتما نیاز به دستگاه هویه جهت لحیمکاری می باشد.
پرسی: در این حالت، کابل و کانکتور از طریق پرس شدن قطعات در آن به هم متصل می شوند. جهت اتصال کانکتور به کابل کواکسیال نیاز به ابزاری برای پرس کردن می باشد.
پیچی: در رایج ترین نوع فیش های BNC، کابل و کانکتور از طریق سفت کردن یک پیچ به یکدیگر متصل می شوند. با کمک پیچ گوشتی می توان کابل را به کانکتور متصل کرد.
برای مشاهده انواع کانکتور BNC اینجا را کلیک کنید
ابعاد محل اتصال: ( کانکتور های نری و مادگی )
112288 کانکتور BNC نری و مادگی 50 اهم
کانکتور BNC نری و مادگی 75 اهم
مشخصات کانکتورهای BNC
الکتریکی:
امپدانس: 50/75 اهم
رنج فرکانسی: 0 تا 4 گیگاهرتز (50 اهم) – 0 تا 1 گیگاهرتز (75 اهم)
VSWR: کوچکتر مساوی 1.3 (برای کانکتورهای مستقیم)، کوچکتر مساوی 1.35 ( برای کانکتورهای 90 درجه)
نشتی RF: بزرگتر مساوی 55 دسی بل
ولتاژ مقاوم دی الکتریک: 1500 ولت RMS
ولتاژ نامی: بزرگتر مساوی 500 ولت RMS (وابسته به نوع کابل)
مقاومت تماس درونی: کوچکتر مساوی 1.5 میلی اهم
مقاومت تماس بیرونی: کوچکتر مساوی 1 میلی اهم
مقاومت عایق: بزرگتر مساوی 5 گیگا اهم
مکانیکی:
نحوه اتصال: Bayonet Coupling
دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)
نیروی حاصل از ENGAGEMENT: از 0.6 تا 2.5 پوند
نیروی حفظ مهره کوپلینگ: بزرگتر مساوی 101.2 پوند
نیروی نگهدارنده کابل: بزرگتر مساوی 12.1 پوند ( برای کابل RG316 )، بزرگتر مساوی 28.7 پوند (برای کابل RG58)، بزرگتر مساوی 38.3 پوند (برای کابل RG59)
شرایط محیطی:
رنج مطلوب دمائی 112288 کانکتور BNC: منفی 65 – مثبت 165 درجه سانتیگراد
خوردگی (نمک اسپری): MIL-STD-202, Method 101, Cond. B
لرزش: MIL-STD-202, Method 204, Cond. B
شوک حرارتی: MIL-STD-202, Method 107, Cond. B
شوک مکانیکی: MIL-STD-202, Method 213, Cond. G
پارت نامبر 112288
- دسته بندی: کانکتور
- سری: BNC
- جنس بدنه: برنج
- آمپدانس: 50 اهم
- جهت: Straight
- پورت: 1 (تک پورتی)
- نحوه اتصال: Dual Crimp
- قابلیت نصب روی پنل: دارد
- خاصبت مغناطیسی: ندارد
کابل های سازگار با 112288
- RG174
- RG188
- RG316
- B7805A
- URM95
- LMR100
نیروی نگهدارنده کابل بسته به نوع آن در کانکتور 112288 متفاوت است. مثلا در کابل RG316 بزرگتر مساوی 12.1 lbs یا در کابل RG58 بزرگتر مساوی 28.7 lbs میباشد.
مواد به کار رفته در کانکتورهای BNC :
نام قطعات | ماده به کار رفته | جنس آبکاری |
بدنه | برنج | نیکل یا طلا |
اتصال درونی |
نری: برنجی
مادگی: مس بریلیم فسفر برنز |
طلا |
عایق | PTFE یا Delrin | — |
واشر | لاستیک سیلیکونی | —- |
Crimp Ferrule | مس آنیل شده | مثل بدنه |
