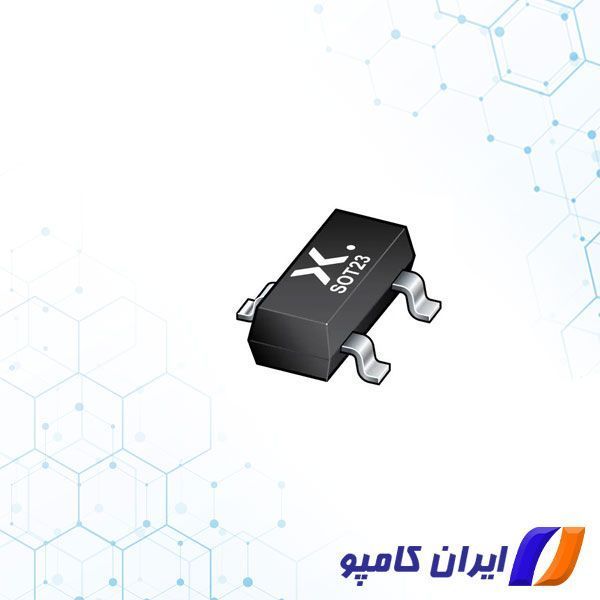

ترانزیستور PMBT3904 یک ترانزیستور دو قطبی BIPOLAR می باشد که توسط شرکت Nexperia تولید شده است. تعداد پایه های آن 3 و پلاریته آن NPN می باشد. شما می توانید به منظور تهیه انواع قطعات الکترونیکی و دریافت مشاوره برای خرید قطعه مد نظر خود، با کارشناسان ما در ایران کامپو تماس بگیرید.
کلمه ترانزیستور ترکیبی از دو کلمه Transfer و Varistor است که نحوه عملکرد آنها را در روزهای اولیه توسعه الکترونیک توصیف می کند. دو نوع اساسی از ساختار ترانزیستور دوقطبی وجود دارد، PNP و NPN، که اساساً آرایش فیزیکی مواد نیمه هادی P-Type و N-Type را که از آنها ساخته شده اند، توصیف می کند. در ادامه به بررسی این ترانزیستور با پارت نامبر PMBT3904 خواهیم پرداخت.
ساختار اصلی ترانزیستور دوقطبی شامل دو اتصال PN است که سه پایانه اتصال را ایجاد می کند که هر ترمینال یک نام برای شناسایی آن از دو ترمینال دیگر داده می شود. این سه پایانه به ترتیب با نام های Emitter (E)، Base (B) و Collector (C) شناخته شده و برچسب گذاری شده اند.
برای مشاهده انواع ترانزیستور BJT (دو قطبی) اینجا را کلیک کنید
انواع ترانزیستور
ترانزیستورهای دوقطبی دستگاههای تنظیمکننده جریان هستند که مقدار جریانی را که از طریق آنها از Emitter به پایانههای Collector میگذرد، متناسب با مقدار ولتاژ بایاس اعمال شده به ترمینال پایه آنها کنترل میکنند، بنابراین مانند یک کلید کنترلشده با جریان عمل میکنند. از آنجایی که جریان کوچکی که به ترمینال پایه می ریزد، جریان Collector بسیار بزرگتری را کنترل می کند که اساس کار ترانزیستور را تشکیل می دهد.
بیشتر بدانیم : ترانزیستور BJT یا دو قطبی چیست ؟
اصل عملکرد دو نوع ترانزیستور PNP و NPN دقیقاً یکسان است و تنها تفاوت آنها در بایاس و قطبیت منبع تغذیه برای هر نوع است. که در این ترانزیستور با پارت نامبر PMBT3904 اجرا شده است. ترانزیستور دو قطبی (Bipolar Junction Transistor) یک دستگاه نیمه هادی است که می تواند برای سوئیچینگ یا تقویت استفاده شود.
می دانیم که دیودهای ساده از دو تکه مواد نیمه هادی ساخته می شوند تا یک اتصال PN ساده را تشکیل دهند. اگر اکنون دو دیود سیگنال جداگانه را پشت سر هم به هم بپیوندیم، دو اتصال PN به صورت سری به هم متصل می شوند که یک ترمینال مثبت (P) یا منفی (N) مشترک دارند. از همجوشی این دو دیود، یک دستگاه سه لایه، دو اتصال، سه پایانه ایجاد میشود که اساس ترانزیستور اتصال دوقطبی (BJT) را تشکیل میدهد.
ترانزیستور ها سه دستگاه ترمینال فعال هستند که از مواد نیمه هادی مختلف ساخته شده اند که می توانند به عنوان عایق یا رسانا با اعمال یک ولتاژ سیگنال کوچک عمل کنند. توانایی ترانزیستور برای تغییر بین این دو حالت، آن را قادر می سازد تا دو عملکرد اساسی داشته باشد: “سوئیچینگ” (الکترونیک دیجیتال) یا “تقویت” (الکترونیک آنالوگ).
برای مشاهده قیمت و خرید ترانزیستور اینجا را کلیک کنید.
مشخصات فنی ترانزیستور PMBT3904
نوع مونتاژ | SMD |
FT_Transition Frequency | 300MHz |
پکیج | SOT-23 |
پلاریته ترانزیستور | NPN |
پیکربندی ترانزیستور | Single |
Ices Maximum | 200mA |
Vceo Maximum | 40V |
شرکت تولید کننده | Nexperia |
برای مشاهده قیمت و خرید ترانزیستور BJT با پارت نامبر KSP2222ABU کلیک کنید.
