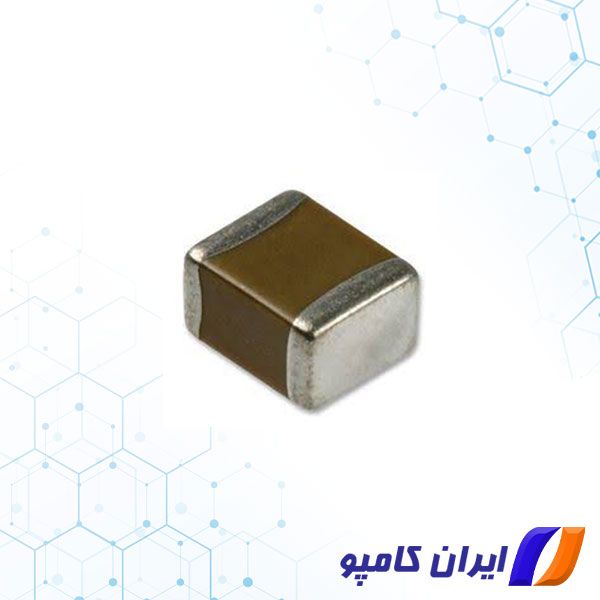

NFM41CC102R2A3L خازن 1 نانو فاراد

خازن فیدترو یک خازن سه ترمینالی است، اما در مقایسه با خازن معمولی ، به دلیل اینکه مستقیماً روی پانل فلزی نصب می شود، اندوکتانس آن کم تر است و تقریباً هیچ تأثیری از اندوکتانس سرب وجود ندارد. انتهای آن توسط یک صفحه فلزی جدا می شود و اتصال فرکانس بالا را حذف می کند. این دو مشخصه مشخص می کند که خازن فیدترو دارای اثر فیلترینگ نزدیک به خازن ایده آل است. NFM41CC102R2A3L یک خازن فیدترو 1 نانو فاراد 100 ولت می باشد که توسط شرکت Murata تولید شده است. برای مشاهده قیمت و خرید انواع دیگر خازن نیز می توانید به فروشگاه سایت ایران کامپو مراجعه کنید.

خازن فیدترو چیست؟

یک خازن (نوع C) یا دو خازن (نوع Pi) با الکترودهای داخلی و خارجی و سرامیک ساختار ساده‌تری را تشکیل می‌دهند. محیط هسته خازن سرامیکی است و ظرفیت خازن سرامیکی با تغییر دمای محیط تغییر می کند. نرخ قطع فیلتر تحت تأثیر این تغییر ظرفیت قرار خواهد گرفت. سرعت تغییر دمای ظرفیت خازن های سرامیکی توسط خود محیط سرامیکی تعیین می شود. در نتیجه، انتخاب یک محیط سرامیکی مناسب بسیار مهم است.

این یک محیط سرامیکی است و ظرفیت خازن سرامیکی با تغییر دمای محیط تغییر می کند. این تغییر در ظرفیت بر نرخ قطع فیلتر تأثیر می گذارد. سرعت تغییر دمای ظرفیت خازن سرامیکی توسط خود محیط سرامیکی تعیین می شود. بنابراین، انتخاب یک محیط سرامیکی مناسب بسیار مهم است. خازن مورد استفاده در فیلتر عموماً یک خازن سرامیکی است. این خازن سرامیکی به دلیل ساختار فیزیکی خود، خازن فیدترو نیز نامیده می شود.
برای مشاهده انواع خازن فیدترو اینجا را کلیک کنید

خود القایی خازن فیدترو به طور مثال خازن NFM41CC102R2A3L بسیار کمتر از خازن معمولی است، بنابراین فرکانس خود تشدید بسیار بالا است. در عین حال، طراحی ورودی به طور موثر مانع از جفت شدن مستقیم سیگنال های فرکانس بالا از ورودی به خروجی می شود. این ترکیب کم گذر و امپدانس بالا، سرکوب عالی را در محدوده فرکانس 1 گیگاهرتز فراهم می کند. ساده ترین ساختار هسته ای یک (نوع C) یا دو خازن (نوع Pi) است که از الکترودهای داخلی و خارجی و سرامیک تشکیل شده است. ( به طور کلی خازن های فیدترو سه دسته بندی Type C , L  و Pi را شامل می شوند )

کاربرد خازن فیدترو

خازن های استاندارد برای فیلتر کردن برنامه ها مناسب نیستند زیرا تمایل به معرفی امپدانس بالایی دارند. این امپدانس، معمولاً به شکل اندوکتانس Shunt، نامطلوب است و می تواند عملکرد یک مدار فیلتر را به طور قابل توجهی تحت تأثیر قرار دهد. در مقایسه، خازن های فیدترو این اندوکتانس نامطلوب را در شاخه شنت فیلتر ندارند. اندوکتانس این قطعات در شاخه سری است.

خازن های فیدترو معمولاً در خطوط تغذیه AC/DC برای سرکوب تداخل مضر استفاده می شوند. آنها همچنین به طور گسترده در مدارهای الکترونیکی برای ایستگاه های مخابراتی، مبادلات تلفن، اتاق های محافظ، منابع تغذیه و غیره استفاده می شوند.

خازن های جریان RF بیشتر برای کاربردهای توان بالا مانند تجهیزات گرمایش دی الکتریک و القایی، ژنراتورهای پلاسما و فرستنده های پخش رادیویی استفاده می شوند. آنها همچنین به طور گسترده برای تطبیق مدارهای تنظیم شده با توان بالا، دور زدن و جفت کردن مدارهای RF و اتصال مدارهای آنتن استفاده می شوند.

خازن های فیدترو SMT همانند NFM41CC102R2A3L برای طیف گسترده ای از کاربردها از جمله موارد زیر مناسب هستند: جداسازی توان در مدارهای تقویت کننده، جداسازی فرکانس بالا در خطوط برق، فیلتر کردن در مدارهای واسط دیجیتال به RF، تهویه ولتاژ در مدارهای تقویت کننده RF و جداسازی فرکانس بالا در داده ها، ساعت و خطوط کنترل.

مشخصات
