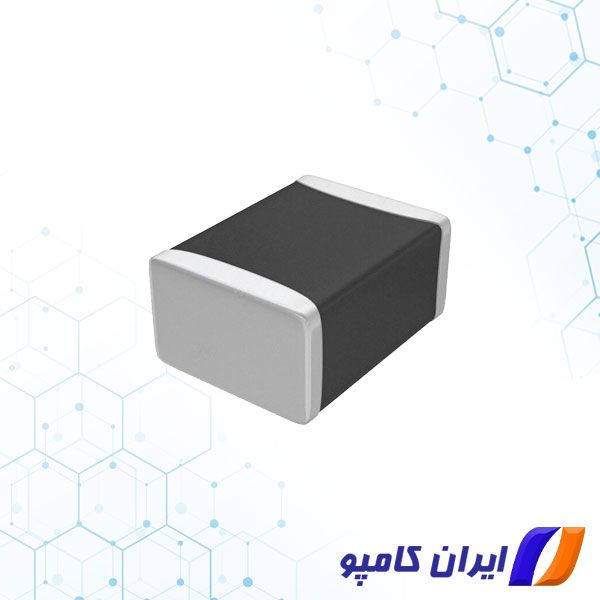

GRM1555C1H102JA01D یک خازن 1 نانو فاراد سرامیکی چند لایه ( MLCC ) می باشد که توسط شرکت Murata تولید شده است. از ویژگی های این خازن مولتی لایر می توان به ولتاژ 50 ولت و تلرانس 5% اشاره کرد. شما می توانید برای خرید محصولات Murata و سایر برندها با کارشناسان ایران کامپو در تماس باشید. ایران کامپو ارائه دهنده کلیه قطعات الکترونیکی اورجینال در ایران می باشد.
خازن سرامیکی چند لایه
در الکترونیک به خازن های سرامیکی چند لایه MLCC یا Multi Layer Ceramic Capacitor گفته می شود. همانطور که می دانید، یک خازن شامل دو هادی الکتریکی و یک محیط دی الکتریک است .یک خازن سرامیکی از ماده سرامیکی به عنوان محیط دی الکتریک خود استفاده می کند. هنگام قرار دادن چندین خازن سرامیکی (معمولاً 500 لایه یا بیشتر) در یک بسته، یک MLCC تشکیل می شود. به دلیل قرار گرفتن بسیاری از لایه ها در کنار هم، خازن های سرامیکی چند لایه دارای اندازه کوچک و ظرفیت خازنی بالا می باشند.
برای مشاهده انواع خازن چند لایه اینجا را کلیک کنید
1) اندازه MLCC
کد اندازه خازن MLCC یک عدد 4 رقمی است مانند 0201، 0402، 0603 و … . 2 عدد اول به طول MLCC و 2 عدد آخر به عرض MLCC اشاره دارد، به عنوان مثال 0201 به معنی MLCC است با 0.02 اینچ طول و 0.01 اینچ عرض. به طور کلی 0402، 0603، 0805 پرکاربردترین سایزها هستند.
2) دی الکتریک MLCC
دی الکتریک به طور مستقیم عملکرد MLCC را تعیین می کند. دی الکتریک خازن سرامیکی چند لایه را می توان به 2 کلاس طبقه بندی کرد. کلاس 1 MLCC دارای ثبات و دقت بالاتری است. در حالی که کلاس 2 MLCC دارای گذردهی بالاتری می باشد(که به معنای ظرفیت بالاتر نسبت به حجم ثابت است)، اما با ثبات و دقت کمتر.
3) ظرفیت MLCC
بر اساس نیازهای کاربردی مختلف، ظرفیت خازن سرامیکی مولتی لایر تنوع زیادی دارد که از Pf10 تا صدها μF متغیر است. (ولی به طور کلی از 1nF~1μF )
با توجه به اینکه MLCC ها پرمصرف ترین خازن های تولید شده در صنعت الکترونیک هستند، کاربردهای بی شماری برای این خازن ها وجود دارد.
برای مشاهده قیمت و خرید خازن اینجا را کلیک کنید.
پارت نامبر GRM1555C1H102JA01D
ولتاژ | 50V |
ظرفیت خازنی | 1nF |
تلرانس | 5% |
جنس دی الکتریک | C0G-NP0 |
سایز | 0402 |
درجه حرارت | -55C تا +125C |
شرکت تولید کننده | Murata |
برای مشاهده قیمت و خرید خازن سرامیکی مولتی لایر با پارت نامبر GRM31CF51H475ZA01L کلیک کنید.
