MC100EL30DW یک آی سی فلیپ فلاپ D می باشد که توسط شرکت ON Semiconductor تولید شده است. فلیپ فلاپ D جدا از ورودی CLOCK، فقط یک ورودی اضافی دارد که عبارت است از ورودی DATA. اگر ورودی DATA زیاد باشد خروجی Q بالا می رود. اگر ورودی DATA کم باشد خروجی Q کم می شود. این نوع فلیپ فلاپ فقط با انتقال ساعت مثبت یا انتقال ساعت منفی عمل می کند. D همچنین به عنوان Delay شناخته می شود زیرا این نوع فلیپ فلاپ داده های خود را پس از یک پالس ساعت تاخیر بین ورودی و خروجی خود منتقل می کند. اکثر فلیپ فلاپ های D شامل ورودی های S و R هستند که به شما امکان تنظیم یا تنظیم مجدد فلیپ فلاپ را می دهند.
آی سی فلیپ فلاپ چیست ؟
فلیپ فلاپ یک قطعه الکترونیکی است که می تواند وضعیت یک مدار را ذخیره کند. ساده ترین آنها یک فلیپ فلاپ RS است که از دو گیت NOR، دو ترمینال ورودی و دو ترمینال خروجی تشکیل شده است .مدلهای پیچیده و پیشرفته تر مثل فلیپ فلاپ های D با بخش ساعت (CLK) و ترمینال D (Data) هستند، که وقتی ترمینال CLK در سطح بالایی قرار دارد، از وضعیت ترمینال D پیروی می کنند و در لحظه ای که ترمینال CLK سطح پایین می شود، سیگنال را قفل می کنند. بیشتر مورد استفاده، فلیپ فلاپ D است. به طور گسترده ای در قطعات الکترونیکی مانند شمارنده ها، واحدهای حسابی و حافظه ها استفاده می شود.
سیستم دیجیتال اصلی شامل تعداد زیادی سلول حافظه است و اغلب لازم است که همزمان عمل کنند. برای دستیابی به این هدف، یک پالس ساعت (CLK) به عنوان سیگنال کنترل در هر مدار سلول حافظه معرفی می شود. فقط زمانی که CLK می آید، مدار “راه اندازی” می شود تا عمل کند و وضعیت خروجی را با توجه به سیگنال ورودی تغییر دهد. این نوع مدار سلول حافظه که تنها زمانی می تواند عمل کند که توسط سیگنال ساعت راه اندازی شود، فلیپ فلاپ نامیده می شود تا لچ هایی را تشخیص دهد که توسط سیگنال ساعت کنترل نمی شوند.
برای مشاهده انواع آی سی فلیپ فلاپ اینجا را کلیک کنید

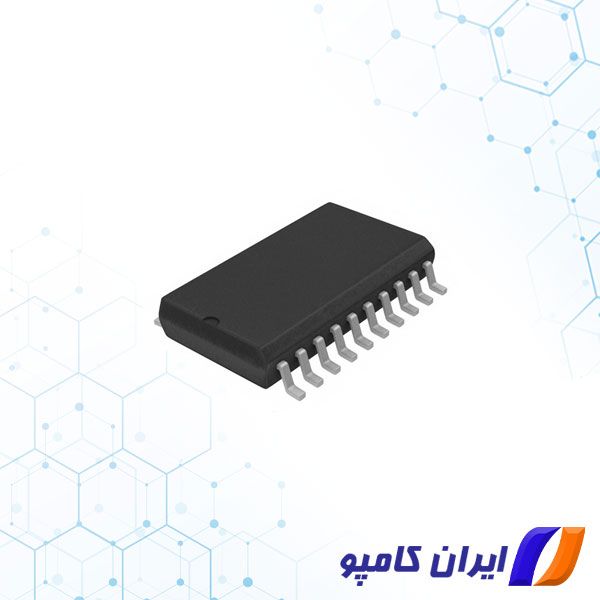

مشخصات آی سی MC100EL30DW
نوع مونتاژ | SMD |
تعداد پایه | 20 |
پکیج | SO |
نوع فلیپ فلاپ | D-Type |
دمای عملیاتی | -40°+85°C |
شرکت تولید کننده | NXP Semicondutor |
