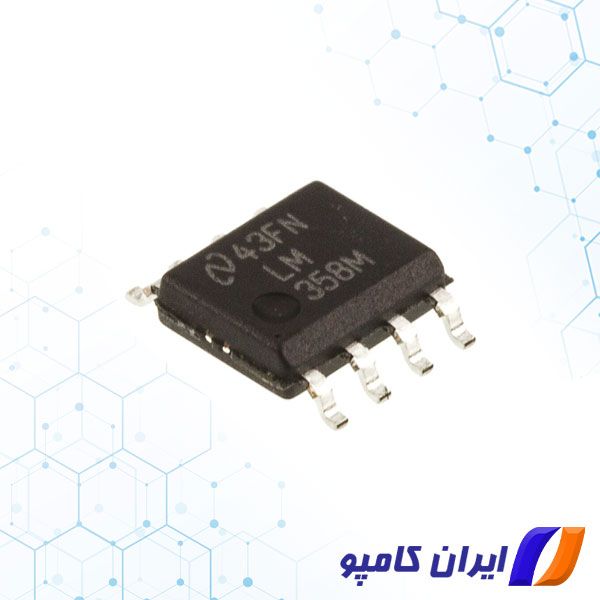

LM358M یک آپ امپ ( OP AMP ) یا تقویت کننده عملیاتی است که توسط شرکت Texas Instruments تولید شده است.
تقویت کننده عملیاتی یک مدار است که می تواند سیگنال های الکتریکی ضعیف را تقویت کند.
یک تقویت کننده عملیاتی دارای دو پایه ورودی و یک پایه خروجی است. نقش اصلی LM358M تقویت و خروجی اختلاف ولتاژ بین دو پایه ورودی است.
تقویت کننده عملیاتی به تنهایی مورد استفاده قرار نمی گیرد، بلکه برای اتصال به مدارهای دیگر برای انجام عملیات های مختلف طراحی شده است.
هنگامی که یک تقویتکننده عملیاتی با یک مدار تقویتکننده ترکیب میشود، میتواند سیگنالهای ضعیف را به سیگنالهای قوی تقویت کند. مانند یک مگافون رفتار میکند که در آن سیگنال ورودی صدای شخص و مگافون مدار تقویتکننده عملیاتی است.
برای مشاهده انواع تقویت کننده عملیاتی اینجا را کلیک کنید
آپ امپ
تقویت کننده عملیاتی یا به اختصار op-amp، اساساً یک دستگاه تقویت کننده ولتاژ است که برای استفاده با اجزای خارجی مانند مقاومت ها و خازن ها بین ترمینال های خروجی و ورودی طراحی شده است. این اجزای بازخورد عملکرد حاصل از تقویت کننده را تعیین می کنند و به دلیل پیکربندی های مختلف بازخورد اعم از مقاومتی، خازنی یا هر دو، تقویت کننده می تواند انواع مختلفی از عملیات را انجام دهد که باعث ایجاد نام “تقویت کننده عملیاتی” می شود.
بخش های مختلف این قطعه
تقویت کننده عملیاتی اساساً یک دستگاه سه ترمینالی است که از دو ورودی امپدانس بالا تشکیل شده است. یکی از ورودیها ورودی معکوس نامیده میشود که با علامت منفی (-) مشخص شده است. ورودی دیگر، ورودی غیر معکوس نامیده می شود که با علامت مثبت (+) مشخص شده است.
ترمینال سوم نشان دهنده پورت خروجی تقویت کننده های عملیاتی است که می تواند ولتاژ یا جریان را تامین کند. در یک تقویت کننده عملیاتی خطی، سیگنال خروجی ضریب تقویت است که به بهره تقویت کننده (A) معروف است که در مقدار سیگنال ورودی ضرب می شود و بسته به ماهیت این سیگنال های ورودی و خروجی، می توان چهار طبقه بندی مختلف عملیاتی داشت. بهره تقویت کننده
- ولتاژ = ولتاژ “in” و ولتاژ “out”
- جریان = جریان «in» و جریان «out»
- رسانایی = ولتاژ “in” و ولتاژ “out”
- مقاومت عبوری = جریان “in” و جریان “out”
بیشتر مدارهایی که با تقویت کننده های عملیاتی سروکار دارند، تقویت کننده های ولتاژ می باشند.
سیگنال ولتاژ خروجی از یک تقویت کننده عملیاتی، تفاوت بین سیگنال هایی است که به دو ورودی جداگانه اعمال می شود. به عبارت دیگر، سیگنال خروجی op-amps تفاوت بین دو سیگنال ورودی است زیرا مرحله ورودی یک تقویت کننده عملیاتی در واقع یک تقویت کننده دیفرانسیل است.
درباره شرکت تگزاس اینسترومنت بیشتر بدانیم
پارت نامبر LM358M
پکیج | SO |
نوع مونتاژ | Smd |
دمای عملیاتی | 0° +70°C |
تعداد پایه | 8 |
شرکت تولید کننده | Texas Instruments |
