بافر و درایور آی سی هایی هستند که مدار ورودی را از مدار خروجی جدا می کنند. این امر بار مدار ورودی را کاهش میدهد و سیگنالها را موجود می کند که بر روی PCB یا کابلها در فواصل طولانیتر با گنجایش خروجی بالاتر ارسال میکند. Fan out ( گنجایش خروجی ) به معنی تعداد ورودیهای معمولی است که یک خروجی در حال انجام است. HD74HC244P یک آی سی درایور میباشد که توسط شرکت Microchip Technology تولید شده است.
هر ورودی یک بار خازنی به تقویت کننده در حال کار اضافه می کند. با افزایش ظرفیت خازن، جریان پیک مورد نیاز برای انتقال ولتاژ از یک سطح به سطح دیگر بیشتر می شود. اگر از حد توان خروجی بالاتر باشد یا شیب تغییرات سطح سیگنال خیلی کم شود، عملکرد مدار به خطر می افتد.
بیش از این، خروجی ممکن است ناپایدار شده، آسیب ببیند و یا بیش از حد بارگذاری شود. بافرها همچنین در برنامه های bus و در برنامه هایی یافت می شوند که ورودی/خروجی دیجیتال یک سیستم برای هدایت بار بسیار ضعیف است. بافرها معمولاً ESD و محافظت بهتری نسبت به ورودی/خروجی مستقیم روی میکروکنترلر نشان میدهند و بنابراین برای جداسازی و محافظت از دستگاهها استفاده میشوند.
برای مشاهده انواع آی سی بافر و درایور اینجا را کلیک کنید
بافر و درایور
برخی از بافرها و درایورها از ورودی های سیگنال منطقی به خروجی سریال پرسرعت تبدیل می شوند. ورودی ممکن است یک گذرگاه موازی برای برآوردن نیازهای داده با سرعت بالا باشد. درایورهای کابل تمایل به خروجی سیگنال های سریال دیفرانسیل با استانداردی دارند که از انتقال داده با سرعت بسیار بالا روی کابل پشتیبانی می کند. این امر به ویژه در مورد سیستم های ویدئویی با کیفیت بالا و کیفیت بسیار بالا صادق است. اینها می توانند به جریان های داده سریالی 12 گیگاهرتز نیاز داشته باشند که از طریق صدها متر کابل مسی ارسال می شوند. از CML در این کاربردها استفاده می شود زیرا جفت های دیفرانسیل ترانزیستورها به نوسان ولتاژ بسیار کمی برای سوئیچ نیاز دارند و بنابراین می توانند بسیار سریعتر از جایگزین های ولتاژ محور عمل کنند. این استاندارد در استانداردهای رابط مانند SDI و HDMI استفاده می شود.
بافرها که به عنوان بافرهای Logic نیز شناخته می شوند آی سی هایی (مدار مجتمع) هستند که از دو اینورتر ساخته شده اند که پشت به هم می باشند و یک گیت منطقی اصلی را ارائه می دهند که ورودی خود را بدون تغییر به خروجی خود می گذراند. آی سی های بافر نیز به دو صورت معکوس و غیر معکوس در دسترس هستند. به منظور خرید بافر با پارت نامبر HD74HC244P می توانید با متخصصان ما تماس بگیرید.
انواع بافر و طریقه کار آنها
بافرها با پیکربندیهای مختلفی مانند تغییرات در تعداد کانالهای موجود، پشتیبانی از انواع ورودیها و خروجیهای مختلف مانند CMOS، DTL (منطق دیود ترانزیستور) و تک پایه در دسترس هستند و برای طیف وسیعی از دسته های Logic مانند HC, HEF و TTL پشتیبانی میکنند. بافرها در ترکیب با مبدل نیز موجود هستند.
نوع دیگری از بافرهای موجود Bus Buffers هستند. Buffer یک آی سی است که چندین منبع داده را به یک گذرگاه متصل می کند. درایورهای باز را می توان به صورت یک زیاد منطقی، یک کم منطقی یا امپدانس بالا انتخاب کرد که به بافرهای دیگر اجازه می دهد تا Bus را هدایت کنند. مانند بافرها، انواع بافرهای باس مانند پشتیبانی از خانوادههای منطقی مختلف، ورودیها، خروجیها و همچنین تعداد پینهای پیکربندی شده روی آیسی در دسترس هستند.
هدف اصلی یک IC بافرهمانند HD74HC244P ، بازسازی ورودی است، در درجه اول با استفاده از کم و زیاد قوی و همچنین برای بازسازی خروجی ضعیف از منطق غیر بازیابی. آنها همچنین برای افزایش تاخیر انتشار مدارها با هدایت بار خازنی بزرگ استفاده می شوند.
بافرها همچنین دارای فرستنده و گیرنده و درایورهایی هستند که برای بازسازی ورودی با استفاده از یک مقدار زیاد و یک پایین قوی استفاده می شود. گیت های بافر به عنوان تقویت کننده یک منبع سیگنال ضعیف عمل می کنند که نمی تواند جریان زیادی را منبع کند در حالی که ظرفیت فعلی سیگنال را افزایش می دهد تا بتواند بار را هدایت کند.
کاربرد
Buffer کاربردهای مختلفی در تجهیزات تلویزیون و ویدئو، کنترل های صنعتی و تجهیزات قابل حمل دارا می باشند. از دیگر کاربردهای بافر می توان به موارد زیر اشاره کرد:
- تجهیزات تست اتوماتیک
- سیستم های تست برد
- تجهیزات ابزار دقیق
- سیستم های تست نیمه هادی

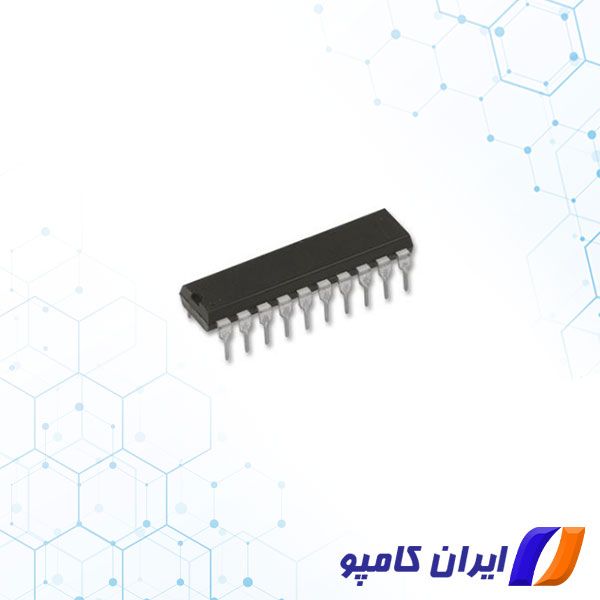

مشخصات فنی HD74HC244P
پکیج | Dip |
نوع مونتاژ | Dip |
دمای عملیاتی | -40C تا +85C |
تعداد پایه | 20 |
شرکت تولید کننده | Microchip Technology |
برای مشاهده قیمت و خرید آی سی بافر با پارت نامبر SN74HC244N کلیک کنید.
