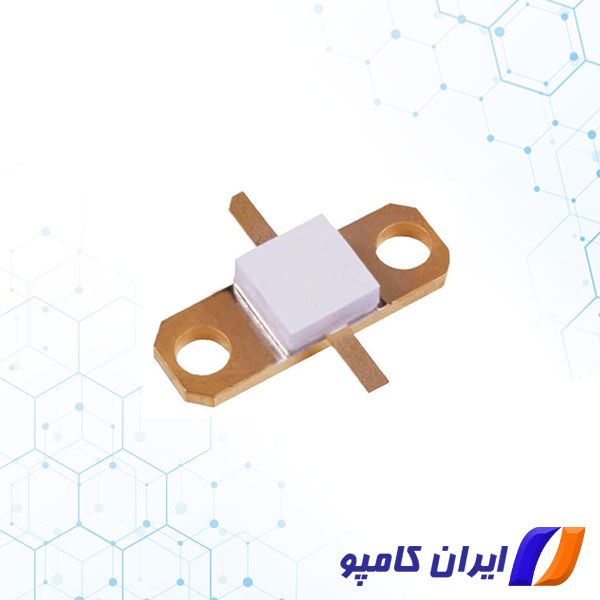

D2202UK یک ترانزیستور ماسفت کانال N تولید شرکت Semelab می باشد. نوع مونتاژ این ترانزیستور SMD و پیکربندی آن Single می باشد.
ترانزیستور MOSFET ( Metal Oxide Semiconductor Field Effect Transistor ) یک دستگاه نیمه هادی است که استفاده اصلی آن برای سوئیچینگ و برای تقویت سیگنال های الکترونیکی در دستگاه های الکترونیکی می باشد. ماسفت یا یک هسته یا یک مدار است، که به صورت یک چیپ طراحی و ساخته شده است، زیرا دستگاه در اندازه های بسیار کوچکی موجود است. معرفی دستگاه ماسفت تحولی در حوزه سوئیچینگ در الکترونیک ایجاد کرده است.
شما می توانید برای خرید انواع ماسفت از جمله D2202UK با بهترین قیمت با کارشناسان ما در ایران کامپو تماس بگیرید.
برای مشاهده قیمت و خرید انواع ترانزیستور اینجا را کلیک کنید.
ماسفت و کاربرد آن
ماسفت یک دستگاه چهار ترمینال است که دارای ترمینال های Source (S)، Gate (G)، Drain (D) و Body (B) می باشد. به طور کلی، بدنه ماسفت با ترمینال Source در ارتباط است، بنابراین یک دستگاه سه ترمینال مانند ترانزیستور اثر میدانی را تشکیل می دهد. ماسفت به طور کلی به عنوان یک ترانزیستور در نظر گرفته می شود و در مدارهای آنالوگ و دیجیتال به کار می رود.
برخی از کاربردهای ماسفت ها :
- آمپلی فایرهای ساخته شده از ماسفت در کاربردهای فرکانسی به طور گسترده ای مورد استفاده قرار می گیرند
- نظم مربوط به موتورهای DC توسط این دستگاه ها ارائه می شود
- از آنجایی که سرعت سوئیچینگ آنها افزایش یافته است، برای ساخت تقویت کننده های Chopper بسیار مناسب می باشند
برای مشاهده انواع ترانزیستور ماسفت اینجا را کلیک کنید
ماسفت کانال P و کانال N
ماسفت کانال P دارای یک ناحیه کانال P است که بین ترمینال های Source و Drain قرار دارد. این یک دستگاه چهار ترمینالی است که دارای ترمینال هایی به عنوان Gate، Drain، Source و Bodyمی باشد. Drain و Source دارای ناحیه p+ به دوپ شده و بدنه از نوع n است. جریان در جهت سوراخ هایی با بار مثبت است.
وقتی ولتاژ منفی را با نیروی دافعه در ترمینال گیت اعمال می کنیم، آنگاه الکترون های موجود در زیر لایه اکسید به سمت پایین به زیرلایه رانده می شوند.
ماسفت کانال N دارای یک ناحیه کانال N است که بین ترمینال های Source و Drain قرار دارد. این یک دستگاه چهار ترمینالی است که دارای ترمینال هایی به عنوان Gate، Drain، Source و Body است. در این نوع ترانزیستور اثر میدانی، Drain و Source به شدت دوپ شده از ناحیه n+ و زیرلایه یا بدنه از نوع P هستند.
حرکت جریان در این نوع ماسفت به دلیل الکترون هایی با بار منفی اتفاق می افتد. هنگامی که ولتاژ مثبت را با نیروی دافعه در ترمینال Gateاعمال می کنیم، سوراخ های موجود در زیر لایه اکسید به سمت پایین به زیرلایه رانده می شوند. ناحیه تخلیه توسط بارهای منفی محدودی که با اتم های پذیرنده مرتبط هستند پر شده است.
با رسیدن الکترون ها، کانال تشکیل می شود. ولتاژ مثبت همچنین الکترون ها را از منبع n+ جذب می کند و نواحی تخلیه را به داخل کانال جذب می کند. حال، اگر ولتاژی بین Drain و Source اعمال شود، جریان آزادانه بین Source و Drain جریان مییابد و ولتاژ Gate الکترونهای کانال را کنترل میکند. به جای ولتاژ مثبت، اگر ولتاژ منفی اعمال کنیم، کانال سوراخ ، زیر لایه اکسید تشکیل می شود.
پارت نامبر D2202UK
پکیج | DP |
نوع مونتاژ | Smd |
درجه حرارت | -65° تا +150°C |
تعداد پایه | 3 |
پلاریته ترانزیستور | N-Channel |
پیکربندی ترانزیستور | Single |
نوع ترانزیستور | DMOS |
Id_Drain Current | 0.2A |
Vds_Drain Source Voltage | 12.5V |
شرکت تولید کننده | Semelab |
