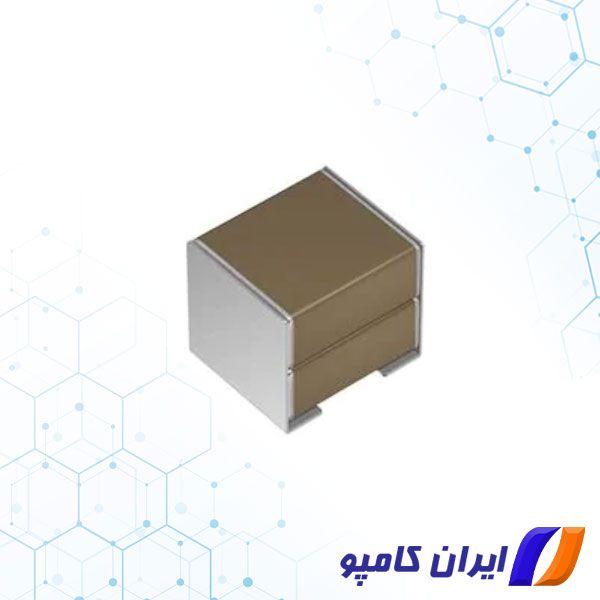

CKG57NX7T2E335M500JH یک خازن سرامیکی چند لایه ( MLCC ) می باشد که توسط شرکت TDK Corporation تولید شده است. ظرفیت خازنی آن 3.3uF و تلرانس آن 20% است. شما می توانید برای خرید محصولات TDK و سایر برندها با کارشناسان ایران کامپو در تماس باشید.
خازن سرامیکی چند لایه
در الکترونیک به خازن های سرامیکی چند لایه MLCC یا Multi Layer Ceramic Capacitor گفته می شود. همانطور که می دانید، یک خازن شامل دو هادی الکتریکی و یک محیط دی الکتریک است .یک خازن سرامیکی از ماده سرامیکی به عنوان محیط دی الکتریک خود استفاده می کند. هنگام قرار دادن چندین خازن سرامیکی (معمولاً 500 لایه یا بیشتر) در یک بسته، یک MLCC تشکیل می شود. به دلیل قرار گرفتن بسیاری از لایه ها در کنار هم، خازن های سرامیکی چند لایه دارای اندازه کوچک و ظرفیت خازنی بالا می باشند.
برای مشاهده انواع خازن چند لایه اینجا را کلیک کنید
1) اندازه MLCC
کد اندازه خازن MLCC یک عدد 4 رقمی است مانند 0201، 0402، 0603 و … . 2 عدد اول به طول MLCC و 2 عدد آخر به عرض MLCC اشاره دارد، به عنوان مثال 0201 به معنی MLCC است با 0.02 اینچ طول و 0.01 اینچ عرض. به طور کلی 0402، 0603، 0805 پرکاربردترین سایزها هستند.
2) دی الکتریک MLCC
دی الکتریک به طور مستقیم عملکرد MLCC را تعیین می کند. دی الکتریک خازن سرامیکی چند لایه را می توان به 2 کلاس طبقه بندی کرد. کلاس 1 MLCC دارای ثبات و دقت بالاتری است. در حالی که کلاس 2 MLCC دارای گذردهی بالاتری می باشد(که به معنای ظرفیت بالاتر نسبت به حجم ثابت است)، اما با ثبات و دقت کمتر.
3) ظرفیت MLCC
بر اساس نیازهای کاربردی مختلف، ظرفیت خازن سرامیکی مولتی لایر تنوع زیادی دارد که از Pf10 تا صدها μF متغیر است. (ولی به طور کلی از 1nF~1μF )
با توجه به اینکه MLCC ها پرمصرف ترین خازن های تولید شده در صنعت الکترونیک هستند، کاربردهای بی شماری برای این خازن ها وجود دارد.
برای مشاهده قیمت و خرید خازن اینجا را کلیک کنید.
پارت نامبر CKG57NX7T2E335M500JH
ولتاژ | 250V |
ظرفیت خازنی | 3.3uF |
تلرانس | 20% |
جنس دی الکتریک | X7T |
درجه حرارت | 55°C to +125°- |
شرکت تولید کننده | TDK Corporation |
برای مشاهده قیمت و خرید خازن سرامیکی مولتی لایر با پارت نامبر FK22Y5V1H106Z کلیک کنید.
