تضعیف کننده ها کامپوننت های الکتریکی هستند که برای کاهش دامنه سیگنال عبوری از کامپوننت طراحی شده اند، بدون اینکه به طور قابل توجهی یکپارچگی آن سیگنال را کاهش دهند. آنها در کاربردهای RF و اپتیکال استفاده می شوند. AA113-310 یک تضعیف کننده ثابت است که توسط شرکت Skywork Solution طراحی شده است. تضعیف کننده های RF به طور کلی در مدارهای الکترونیکی استفاده می شوند، و این در حالی است که مدل های اپتیکال آن در فیبر نوری استفاده می شوند. اساساً شش نوع مختلف طراحی RF وجود دارد:
Fixed – Step – Continuously variable – programmable – DC bias – DC blocking
تضعیف کننده یک وسیله الکتریکی است که قدرت سیگنال را بدون کاهش یکپارچگی آن کاهش می دهد. اگر به طور ساده تر بیان کنیم یک دستگاه تضعیف الکتریکی یا الکترونیکی، دستگاهی است که انرژی الکتریکی عبوری را با تبدیل کردن بخشی از انرژی به گرما یا منحرف کردن آن به زمین کاهش میدهد.
برای مشاهده انواع تضعیف کننده اینجا را کلیک کنید
تضعیف کننده یا Attenuator
فناوری ارتباطات بی سیم یا وایرلس زمینه را برای اختراعات بسیار جالبی فراهم کرده است. این فناوری ارتباطات به صورت موبایل و بین سیاره ای را به واقعیت تبدیل کرد. اولین تلفن همراه که در سال 1880 اختراع شد “Photophone” بود که از نور خورشید برای انتقال صدا از نقطه ای به نقطه دیگر استفاده می کرد. در سیستم های مخابراتی،از نوعی انرژی مانند امواج رادیویی یا انرژی صوتی برای انتقال اطلاعات از یک مکان به مکان دیگر استفاده می شود. در اینجا هیچ سیمی استفاده نمی شود و محیط انتشار معمولاً هوا است. این فناوری با چالش های مختلفی مواجه است، مواردی که می تواند کارایی و پایداری آن را کاهش دهد. یکی از این چالش ها Attenuation است. دستگاه مورد استفاده برای تضعیف Attenuator می باشد که شما می توانید برای خرید این قطعه با پارت نامبر AA113-310 با کارشناسان ما در ایران کامپو تماس بگیرید.
طراحی
تضعیف کننده ها، مدارهای الکترونیکی دو پورت غیرفعال هستند که صرفاً با استفاده از مقاومت طراحی شده اند. طراحی تضعیف کننده به هندسه خط سیم های اتصال بین دستگاه ها بستگی دارد. بسته به اینکه یک خط متعادل یا نامتعادل است، تضعیف کننده های مورد استفاده با خط باید متعادل یا نامتعادل باشند. تضعیف کننده های مورد استفاده با خطوط کواکسیال به شکل نامتعادل هستند.
مدار تضعیف کننده بر اساس کاربرد، هم خطی و هم دوجانبه است که می تواند یک طرفه یا دو طرفه باشد. هنگامی که مدار تضعیف کننده به صورت متقارن ساخته می شود، هیچ تفاوتی بین پورت ورودی و خروجی وجود نخواهد داشت. به عنوان یک قاعده کلی در این حالت، پورت سمت چپ به عنوان ورودی و پورت سمت راست به عنوان خروجی در نظر گرفته می شود.
کاربرد تضعیف کننده ها
برخی از کاربردهای قابل توجه Attenuators به شرح زیر است:
- تضعیف کننده ها به عنوان تجهیزات کنترل صدا در استودیوهای صدا استفاده می شوند.
- برای تست کردن در آزمایشگاه ها برای به دست آوردن سیگنال های ولتاژ کوچکتر، از تضعیف کننده ها استفاده می شود
- از تضعیف کننده های ثابت برای بهبود تطابق امپدانس در مدارها استفاده می شود
- برای محافظت از مدارها در برابر آسیب های ناشی از مقادیر ولتاژ بالا استفاده می شوند
- تضعیف کننده های RF برای اتلاف حفاظتی توان در اندازه گیری سیگنال های RF استفاده می شود.

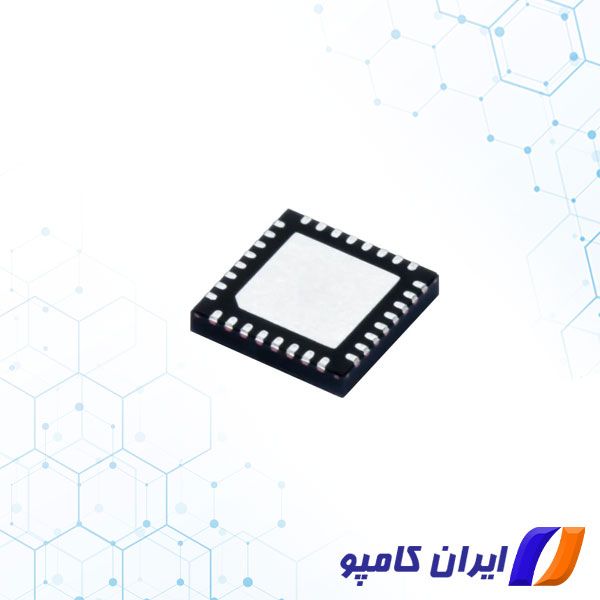

پارت نامبر AA113-310
دمای عملیاتی | -40C تا +85 |
نوع مونتاژ | SMD |
میرایی | 31.5dB-0.5dB |
محدوده فرکانسی | 0Hz-1GHz |
شرکت تولید کننده | Skywork Solution |
برای مشاهده قیمت و خرید تضعیف کننده ثابت با پارت نامبر PAT-10+ کلیک کنید.
