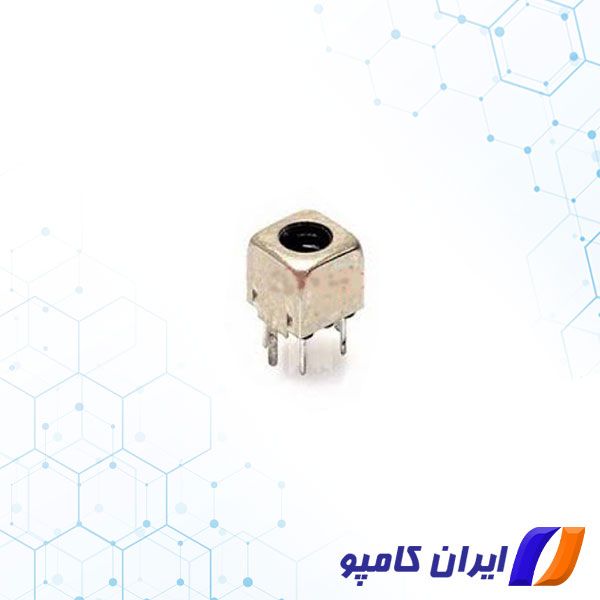

369SNS-1664Z یک سلف متغیر است که توسط شرکت Toko تولید شده است. مقدار سلف آن 3.3uH و مدل آن Shielded می باشد. شما می توانید برای خرید انواع سلف با کارشناسان ما در ایران کامپو تماس بگیرید.
سلف متغیر
محصولات سلف متغیر، محصولات سیم پیچی هستند که با تغییر موقعیت هسته فریت در ساختار رزوه ای، اندوکتانس را به راحتی تغییر می دهند.
فضای داخلی توسط یک محفظه فلزی پوشانده شده است که دارای محافظ مغناطیسی است، در حالی که یک ساختار رزینی از سیم پیچ ها با درجه بالایی از اطمینان محافظت می کند.
همانطور که از نام آن پیداست، این سلف ها به گونه ای طراحی شده اند که اندوکتانس متغیر داشته باشند. این سلف متغیر به بیش از یک روش طراحی شده است.
برای مشاهده انواع سلف متغیر اینجا را کلیک کنید
روش های طراحی
رایج ترین طراحی سلف های متغیر، داشتن هسته فریت متحرک است. حرکت هسته در طول سیم پیچ باعث افزایش یا کاهش نفوذپذیری می شود که بر اندوکتانس تأثیر می گذارد. هسته را می توان به گونه ای طراحی کرد که به داخل یا خارج از سیم پیچ لغزنده یا پیچ شود.
روش دیگر طراحی سلف متغیر، افزایش یا کاهش تعداد چرخش ها از طریق تماس متحرک در بالای سیم پیچ ها است. هادی مورد استفاده در این سیم پیچ ها فاقد عایق است (بنابراین هسته باید عایق باشد) بنابراین حرکت کنتاکت در بالای پیچ تعداد دورهای موثر را تغییر می دهد. از آنجایی که تعداد دورها به طور مستقیم با سیم پیچ متناسب است، اندوکتانس متناسب با آن تغییر می کند.
سلف های متغیر در برنامه های رادیویی و فرکانس های بالا که نیاز به تنظیم دارند استفاده می شوند. این القاگرها معمولاً از 10 μH تا 100 μH و در روزهای کنونی از 10nH تا 100 mH متغیر هستند.
برای مشاهده قیمت و خرید انواع سلف اینجا را کلیک کنید.
پارت نامبر 369SNS-1664Z
مقدار سلف | 3.3uH |
تلرانس | 6% |
مدل | Shielded |
سایز | 6.1×5.9×6.2 |
حالت | Radiall |
SRF | 7.96MHz |
Q | 25 |
شرکت تولید کننده سلف متغیر | Toko |
برای مشاهده قیمت و خرید سلف متغیر با پارت نامبر 369SNS-1657Z اینجا را کلیک کنید.
