082-5378 کانکتور N-Type

082-5378 پرکاربردترین نوع کانکتور RF در دسته کانکتور N Type است. کانکتور N Type در حدود سال 1935 میلادی در آزمایشگاه بل توسعه یافت. این کانکتور در حالی که تا فرکانس 11 گیگاهرتز را به خوبی عبور می دهد؛ نمونه ی دقیق آن در فرکانس 18 گیگاهرتز نیز به خوبی عمل می کند. کانکتور N Type در کوپلر، اتصال LAN و اسپکتروم کاربرد دارد و اتصالی مطمئن را در امپدانس های 50 و 75 اهم فراهم می کند. کانکتور مخابراتی PL259 و کانکتور مخابراتی PL258 نیز از سایر انواع کانکتور ها می باشند. برند Amphenol یکی از شرکت های قوی در تولید این محصول بوده است.

طراحی

در اصل،کانکتور n type برای حمل سیگنال در فرکانس‌های 1 گیگاهرتز در کاربردهای نظامی طراحی شده بود، اما نوع N رایج امروزی به راحتی فرکانس‌های تا 11 گیگاهرتز را کنترل می‌کند. پیشرفت‌های دقیق‌تر اخیر توسط جولیوس بوتکا در هیولت پاکارد، این فرکانس را به ۱۸ گیگاهرتز رسانده است.کانکتور نری با دست سفت میشود (اگرچه نسخه هایی با مهره شش گوش نیز موجود است) و دارای یک شکاف هوا بین مرکز و هادی بیرونی است. کوپلینگ دارای رزوه UNEF 5⁄8-24 است.

کانکتورهای نوع N دارای مکانیسم‌های جفت رزوه‌ای هستند و به طور کامل با کانکتورهای N ساخته شده با مشخصات MIL-C-39012 قابل تعویض است. این کانکتورها در همه سیستم هایی که عملکرد RF عالی و مکانیکی بسیار مهم است استفاده می شود.

082-5378 کانکتور نوع N در صنایعی چون هوافضا، پخش صدا و تصویر و همچنین بسیاری از اجزای مایکروویو مانند فیلترها، جفت‌کننده‌ها، تقسیم‌کننده‌ها، تقویت‌کننده‌ها و تضعیف‌کننده‌ها استفاده می‌شود.

برای مشاهده انواع کانکتور N-Type اینجا را کلیک کنید

توان نامی

اوج قدرت یک کانکتور N با شکست ولتاژ/یونیزاسیون هوا در نزدیکی پین مرکزی تعیین می شود. منحنی‌های سازندگان معمولی برای یک کانکتور نو با بار کامل (VSWR=1.0) محدودیت‌های تقریبی 5000 وات در 20 مگاهرتز و تقریبی 500 وات در 2 گیگاهرتز را ارائه می‌دهند. برای دستیابی به عملکرد قابل اعتماد در عمل در یک دوره طولانی، ضریب ایمنی 5 یا بیشتر غیر معمول نیست، به ویژه هنگامی که قطعات عمومی ممکن است جایگزین شوند، یا محیط عملیاتی احتمالا منجر به کدر شدن نهایی کنتاکت ها شود.

سازگاری

اتصال داخلی کانکتور 75 اهمی N، قطر کوچکتری از نسخه 50 اهمی خود دارد. بنابراین دو کانکتور 50 و 70 اهمی N  قابلیت آمیختگی و Mateable بودن را ندارند و نمی توانند در صورت نیاز به هم وصل شوند که 082-5378 کانکتور N-Type با آمپدانس 50 اهم شامل این مورد میشود.

ویژگی ها کانکتور N-Type

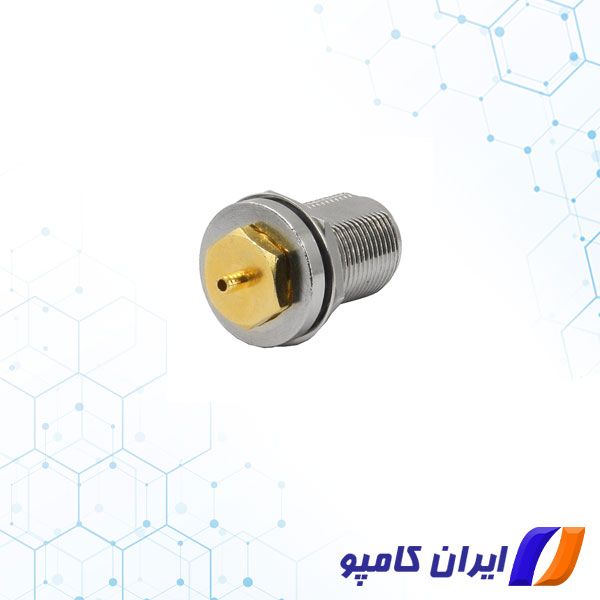

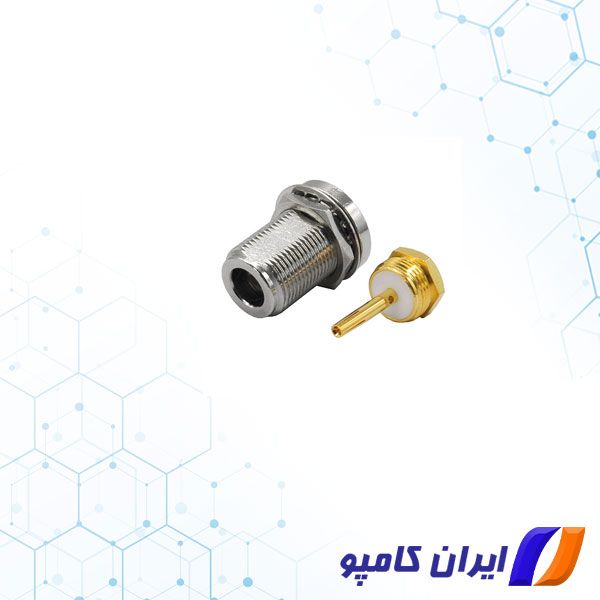

082-5378 کانکتور 50 اهمی n

• رابط مطابق با استانداردهای IEC 61169-16، MIL-PRF-39012، CECC 22210
• محدوده فرکانس DC تا 11 گیگاهرتز
• تلفات برگشتی (کانکتور کابل مستقیم) ≥ 26 دسی بل

کانکتور 70 اهمی n

• رابط مطابق با استاندارد IEC 61169-16
• محدوده فرکانس DC تا 6 گیگاهرتز
• تلفات برگشتی (کانکتور کابل مستقیم) ≥ 26 دسی بل

ابعاد محل اتصال: ( کانکتور های نری و مادگی ) در 082-5378 کانکتور 50 اهم

ابعاد محل اتصال: ( کانکتور های نری و مادگی ) در کانکتورهای 75 اهم

مشخصات کانکتورهای N-type

الکتریکی:

• امپدانس: 50/75 اهم
• رنج فرکانسی: 0 تا 11 گیگاهرتز (50 اهم) –  0 تا 1.5 گیگاهرتز (75 اهم)
• VSWR: کوچکتر مساوی 1.3 (برای کانکتورهای مستقیم)
•  کوچکتر مساوی 1.35 ( برای کانکتورهای 90 درجه)
• نشتی RF: بزرگتر مساوی 60 دسی بل
• ولتاژ مقاوم دی الکتریک: 2500 ولت RMS
• ولتاژ نامی: بزرگتر مساوی 1000 ولت RMS  (وابسته به نوع کابل)
• مقاومت تماس درونی: کوچکتر مساوی 1 میلی اهم
• مقاومت تماس بیرونی: کوچکتر مساوی 1 میلی اهم
• مقاومت عایق: بزرگتر مساوی 5 گیگا اهم

مکانیکی:

• نحوه اتصال: 5/8-24 UNEF Screw-on Coupling
• دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)
• گشتاور جفت گیری توصیه شده: 6 تا 10 پوند
• نیروی حفظ مهره کوپلینگ: بزرگتر مساوی 101.3 پوند
• نیروی نگهدارنده کابل: بزرگتر مساوی 12.1 پوند (برای کابل RG316)
• بزرگتر مساوی 28.7  پوند (برای کابل RG58)، بزرگتر مساوی 94.5 پوند (برای کابل RG213)

شرایط محیطی:

• رنج مطلوب دمائی: منفی 55 – مثبت 155 درجه سانتیگراد
• خوردگی (نمک اسپری):  MIL-STD-202, Method 101, Cond. B
• لرزش:  MIL-STD-202, Method 204, Cond. B
• شوک حرارتی: MIL-STD-202, Method 107, Cond. B
• شوک مکانیکی: MIL-STD-202, Method 213, Cond. I

مشخصات کانکتور 082-5378

• آمپدانس: 50 اهم
• جنسیت بدنه: Jack (socket)
• جهت: Straight
• جنس بدنه: برنج
• خاصیت مغناطیسی: ندارد
• فرکانس: 11 گیگاهرتز

کابل های سازگار :

• RG174/U
• RG316/U

جهت مشاهده و خرید 172245 کانکتور N-Type کلیک کنید.
