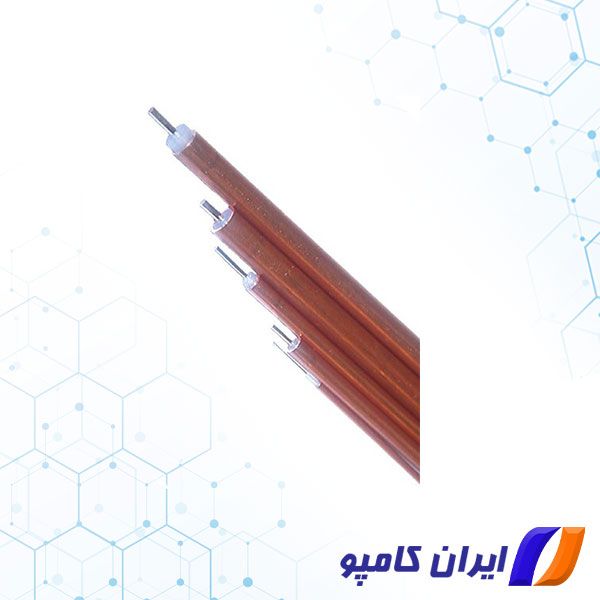

کابل کواکسیال نیمه سخت (Semi-rigid) مدل UT-044-12 یک کابل مسی عایق بندی شده و شیلددار تولید شده توسط برند Micro-Coax است که کاربردهای متنوعی دارد. از کابلهای کواکسیال عمدتاً در شبکه های کامپیوتری و مخابراتی استفاده میشود. ساختار کابل کواکسیال به گونه ای است که شامل چهار جزء مهم است:

در مرکز یک هادی مسی مرکزی قرار دارد که به عنوان کانال اصلی برای سیگنال ها عمل می کند.
جزء دوم عایق پلاستیکی دی الکتریک است که هادی مسی اولیه را عایق می کند.
جزء سوم با تشکیل لایه محافظ دیگری بر روی عایق دی الکتریک، از کانال اولیه محافظت بیشتری میکند. این لایه دوم به شکل غلاف آلومینیومی یا مسی بافته شده است که از تداخل سیگنال های الکترومغناطیسی خارجی با سیگنال های داده جلوگیری می کند.
آخرین جزء، یک پوشش پلاستیکی است که از ساختار داخلی در برابر عوامل محیطی محافظت می کند.

انواع کابل های کواکسیال RF

کابلهای کواکسیال از جمله UT-044-12 برای ارسال سیگنال‌های ضعیف در مسافت طولانی به دلیل محافظت لایه‌ای داخلی عالی هستند. وقتی صحبت از کابل کواکسیال به میان می‌آید، وضعیت یکسانی وجود ندارد. بسته به موقعیت جغرافیایی و کاربری مورد نظر، کابل های کواکسیال متفاوت برای هر منظوری وجود دارد. با توجه به این موضوع، در اینجا انواع کابل های کواکسیال RF آورده شده است.

برای مشاهده انواع سیم و کابل اینجا را کلیک کنید

نحوه انتخاب کابل کواکسیال مناسب

از آنجایی که هر کابل کواکسیال کاربرد متفاوتی دارد، باید کابل مناسب را برای کار مورد نظر شناسایی و استفاده کرد. از آنجایی که آسیبها میتوانند جبران ناپذیر باشند، در اینجا چند نکته وجود دارد که می تواند به شما در انتخاب کابل کواکسیال مناسب کمک کند.

اولین نکته این است که باید برنامه ای را که برای آن از کابل ها استفاده می کنید شناسایی کنید. همه کابل ها به یک اندازه ساخته نمی شوند و همین امر در مورد شاخصه هایی چون محدوده عملیاتی، قدرت و سطح عملکرد آنها صدق می کند. بنابراین، کابلی را انتخاب کنید که نیازهای با کارایی بالا شما را برآورده کند.
قبل از خرید باید محیط خود را در نظر بگیرید. تداخل الکترومغناطیسی سایر دستگاه ها و خم شدن شیارها و گوشه ها، انتخاب هر کابلی را برای شما دشوار می کند.
کابل های کواکسیال دارای امپدانس 50 و 75 اهم هستند. جفت کردن یک دستگاه با امپدانس نادرست می تواند به دستگاه و اتصالات تجهیزات آسیب برساند یا منجر به کاهش عملکرد شود. به خاطر داشته باشید که کابل های با امپدانس 75 اهم در برنامه های ویدیویی و امپدانس 50 اهم برای اهداف بی سیم استفاده می شود.
اگر می خواهید از تقویت کننده کواکسیال استفاده کنید، به خاطر داشته باشید که آنها فقط با امپدانس 75 اهم کار می کنند.
همه کابل های کواکسیال دارای درجه بندی قدرت متفاوتی هستند. اگر توان هر کابل کواکسیال به طور ناخواسته افزایش یابد، می تواند منجر به فرسودگی سریع، احتراق، تخریب دی الکتریک و خرابی ماژول و غیره شود.

در نهایت، از کابل های تقلبی یا قطع کننده دوری کنید. استفاده از هر چیزی غیر از کابل های معتبر نه تنها غیرقانونی است بلکه می تواند به تجهیزات آسیب برساند. بنابراین، بهتر است فقط روی کابل های باکیفیت سرمایه گذاری کنید. شما مستوانید از طریق ارتباط با شرکت ایران کامپو و مشاوره با کارشناسان فروش ما اطلاعات کامل راجع به سیم و کابل و خرید انواع کانکتور RF اطلاعات کسب نمایید.

کابل کواکسیال نیمه سخت (Semi-rigid)

کابل Semi-rigid با طراحی هم محور منعطف، مهندسان مجبور بودند برای حفظ ماهیت انعطاف پذیر کابل، عامل عملکرد بالا را قربانی کنند. این نقص در طراحی Semi-rigid با قربانی کردن ماهیت بسیار انعطاف پذیر برای افزایش عملکرد برطرف شده است. در مقایسه با طراحی کواکسیال انعطاف پذیر، طرح های Semi-rigid به دلیل تلفات کم و پایداری فاز، عملکرد بهتری دارند.

این کابل ها از یک غلاف بیرونی مسی جامد با دی الکتریک PTFE استفاده می کند. غلاف مسی به طور کلی اثربخشی محافظتی عالی را ارائه می دهد و خواص دی الکتریک عملکرد فرکانس بالا را افزایش می دهد. با طراحی آنها، این نوع کابل کواکسیال برای اصلاح یا خم شدن پس از انجام عملیات شکل دهی اولیه در نظر گرفته نشده است.این کابل ها گران هستند و از آنها برای :

تجهیزات بیسیم
هوافضا
تجهیزات تست
کاربردهای پزشکی
دفاعی

استفاده می شوند.

Semi-rigid از این نظر منحصر به فرد است چون میتواند به راحتی خم شود و به شکل نهایی که میخواهیم تبدیل کنیم و پس از خم شدن همچنان همان حالت را حفظ کند. خمیدگی هم به صورت دستی و هم بوسیله تجهیزات خمکاری صورت میگیرد. حداکثر فرکانس قابل استفاده 67 گیگاهرتز و نصب راحت و دقیقی دارد.
