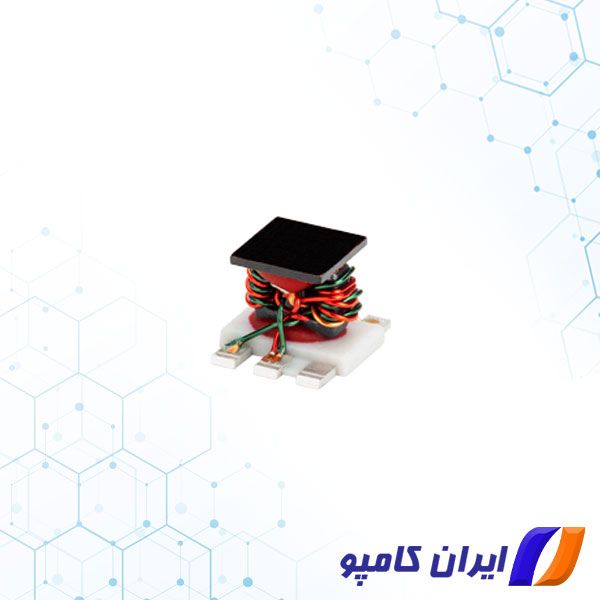

TCM2-33WX+ یک ترانسفورماتور صوتی است که توسط شرکت Mini-Circuits تولید شده است. محدوده فرکانسی این ترانسفورماتور 10 تا 3000MHz می باشد. شما می توانید به منظور خرید انواع ترانسفورماتور با کارشناسان ما در ایران کامپو تماس بگیرید.
ترانسفورماتور چیست ؟
ترانسفورماتور یک دستگاه الکتریکی است که به سیگنال ورودی AC (مانند صدا) اجازه می دهد تا سیگنال خروجی AC مرتبط را بدون اتصال فیزیکی ورودی و خروجی به یکدیگر تولید کند. این کار با داشتن دو (یا بیشتر) سیم پیچ سیم عایق دور یک هسته فلزی مغناطیسی انجام می شود. به این سیم پیچ ها Winding می گویند. هنگامی که یک سیگنال AC از سیم پیچ ورودی (اولیه) عبور می کند، یک سیگنال AC مرتبط روی سیم پیچ خروجی (ثانویه) از طریق پدیده ای به نام جفت القایی ظاهر می شود.
با تغییر تعداد چرخش سیم در هر سیم پیچ، ترانسفورماتور را می توان ساخت که نسبت های امپدانس مختلفی داشته باشند. نسبت بین امپدانس ورودی و خروجی افزایش یا کاهش سطح سیگنال را با عبور سیگنال از ترانسفورماتور فراهم می کند. ترانسفورماتور دو طرفه هستند به طوری که یک سیم پیچ ورودی می تواند به سیم پیچ خروجی تبدیل شود و یک خروجی می تواند به ورودی تبدیل شود. به دلیل ماهیت دو طرفه ترانسفورماتور، می تواند افزایش در سطح سیگنال را زمانی که در یک جهت استفاده می شود یا در صورت استفاده معکوس از دست می دهد.
ترانسفورماتورها را می توان با چند سیم پیچ اولیه یا ثانویه تولید کرد. یک سیم پیچ همچنین می تواند چندین اتصال داشته باشد.
برای مشاهده قیمت و خرید انواع ترانسفورماتور کلیک کنید.
ترانسفورماتور صوتی
ترانسفورماتور صوتی از جمله TCM2-33WX+ برای استفاده در برنامه های تقویت کننده صوتی برای اتصال و تطبیق امپدانس تقویت کننده ها و بلندگوها طراحی شده اند.
علاوه بر افزایش یا کاهش ولتاژ سیگنال، یک ویژگی بسیار مفید دیگر به نام جداسازی(ایزوله سازی) نیز دارند. از آنجایی که اتصال الکتریکی مستقیمی بین سیم پیچ های اولیه و ثانویه ترانسفورماتورها وجود ندارد، جداسازی الکتریکی کاملی را بین مدارهای ورودی و خروجی خود ایجاد می کنند و می توان از این خاصیت جداسازی بین تقویت کننده ها و بلندگوها نیز استفاده کرد.
ترانسفورماتور وسیله ای الکتریکی است که به یک سیگنال ورودی سینوسی (مانند سیگنال صوتی یا ولتاژ) اجازه می دهد تا سیگنال یا ولتاژ خروجی تولید کند بدون اینکه سمت ورودی و خروجی به طور فیزیکی به هر یک از آنها متصل باشد. این جفت با داشتن دو (یا بیشتر) سیم پیچ سیم مسی عایق شده در اطراف یک هسته آهنی مغناطیسی نرم به دست می آید.
برای مشاهده انواع ترانسفورماتور صوتی اینجا را کلیک کنید
پارت نامبر TCM2-33WX+
| نوع | SMT Transformers |
| نوع نصب | SMD |
| آمپدانس اولیه | 50 Ohms |
| آمپدانس | 50 Ohms |
| دمای عملیاتی | 40C to +85C- |
| تعداد کانال | Single |
| حداکثر جریان DC | 30mA |
| محدوده فرکانس | 10 تا 3000MHz |
| نسبت تبدیل | 2 |
| شرکت تولید کننده | Mini-Circuits |
برای مشاهده قیمت و خرید ترانسفورماتور صوتی با پارت نامبر TCM2-43X+ اینجا را کلیک کنید.
