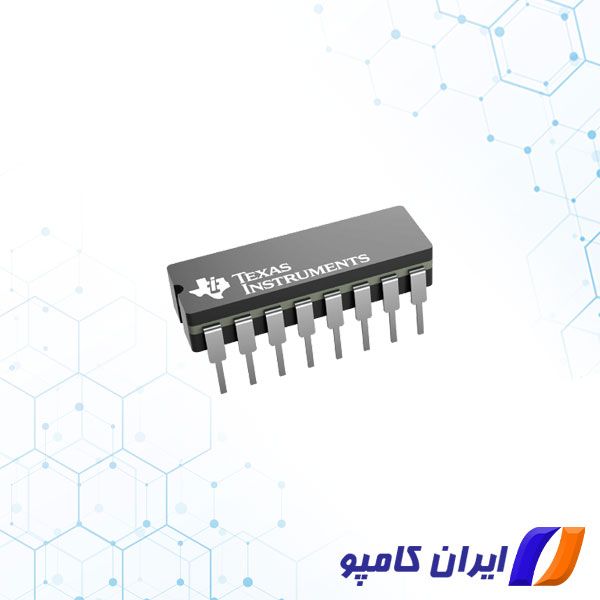

آی سی کانتر باینری 4 بیتی مدل SN54LS390J

SN54LS390J یک آی سی شمارنده 4 بیتی است که توسط شرکت Texas Instruments تولید شده است. ولتاژ تغذیه 5.5 ولت و نوع آن Binary می باشد. در ادامه به بررسی بیشتر این آی سی ها میپردازیم.

آی سی شمارنده چیست ؟

شمارنده ها دستگاه های دیجیتالی هستند که خروجی آنها از حالت های از پیش تعریف شده با توجه به کاربرد پالس های ساعت تشکیل شده است. شمارنده های الکترونیکی به طور گسترده ای در الکترونیک دیجیتال برای ثبت تعداد دفعات وقوع یک رویداد استفاده می شوند. آنها می توانند اعدادی را که ثبت کرده اند ذخیره یا به صورت خروجی ارائه دهند. شمارنده ها به عنوان تایمر نیز شناخته می شوند.

علاوه بر شمارش، آی سی شمارنده برای اندازه گیری فرکانس و زمان نیز استفاده می شوند. شمارنده ها در حال حاضر در بسیاری از کاربردها مانند فرکانس شمار، ساعت های دیجیتال، مبدل های آنالوگ به دیجیتال، مدارهای تقسیم کننده فرکانس و تایمرهای دستگاه های الکترونیکی استفاده می شوند. شما می توانید برای خرید انواع آی سی شمارنده 4 بیتی مثل SN54LS390J، پنج بیتی و سایر مدلهای آن با کارشناسان ما در ایران کامپو تماس بگیرید.

همچنین می توانیم اینها را در داخل وسایل الکترونیکی که در خانه استفاده می کنیم پیدا کنیم. اجاق‌های مایکروویو و ماشین‌های لباسشویی از شمارنده برای پیگیری زمان سپری شده استفاده می‌کنند. کانترها همچنین در شمارش افراد ورودی و خروجی از استادیوم یا سالن نمایش استفاده می شوند.

برای مشاهده انواع آی سی شمارنده اینجا را کلیک کنید

شمارنده Synchronous

انواع مختلفی از شمارنده ها برای کاربردهای مختلف وجود دارد. دو نوع متداول آنها عبارتند از Synchronous و Asynchronous که در ادامه به بررسی تک تک آنها می پردازیم :

آی سی شمارنده های Synchronous ( سنکرون ) از جمله آی سی شمارنده 4 بیتی SN54LS390J، شمارنده هایی هستند که از سیگنال ساعت برای تغییر انتقال خود استفاده می کنند. این بدان معنی است که شمارنده های سنکرون برای تغییر مقادیر حالت به ورودی ساعت بستگی دارند. فلیپ فلاپ‌ها، مدارهای الکترونیکی هستند که برای ذخیره داده‌های باینری استفاده می‌شوند، در شمارنده‌های سنکرون با همان سیگنال ساعت راه‌اندازی می‌شوند.

شمارنده های سنکرون از نظر طراحی بسیار ساده می باشند. همه فلیپ فلاپ ها به هم متصل هستند و توسط سیگنال ساعت یکسانی هدایت می شوند. خروجی حالت فلیپ فلاپ قبلی تغییر حالت فلیپ فلاپ بعدی را تعیین می کند. از آنجایی که فلیپ فلاپ ها به صورت همزمان کار می کنند، شمارنده های سنکرون نیازی به تنظیم ندارند. تعداد مورد نیاز گیت منطقی برای پیاده سازی شمارنده های سنکرون وجود دارد و عملیات سریع است.

برخلاف شمارنده اسنکرون، شمارنده سنکرون دارای یک ساعت جهانی است که هر فلیپ فلاپ را به حرکت در می آورد، بنابراین خروجی به صورت موازی تغییر می کند. مزیت شمارنده های سنکرون نسبت به شمارنده های اسنکرون این است که می تواند در فرکانس بالاتری کار کند زیرا تاخیر تجمعی از ساعت ندارد.

شمارنده Asynchronous

تغییر شمارنده های Asynchronous ( آسنکرون ) بدون وابستگی به ورودی سیگنال ساعت می باشد. برای این شمارنده ها، اولین فلیپ فلاپ به سیگنال ساعت خارجی متصل می شود و بقیه توسط خروجی های حالت (Q & Q) فلیپ فلاپ قبلی کلاک می شوند. به همین دلیل شمارنده های آسنکرون را شمارنده موج دار نیز می نامند. از تعداد کمتری گیت منطقی استفاده می کند و عملکرد آن در مقایسه با شمارنده های سنکرون بسیار کند است.

این شمارنده برای هر چرخه بین 0 تا 1 و 1 تا 0 متناوب می شود. توجه داشته باشید که این یک ساعت جدید با چرخه کاری 50٪ دقیقاً با نصف فرکانس ساعت ورودی ایجاد می کند. می توانید به افزودن فلیپ فلاپ های اضافی ادامه دهید، همیشه خروجی را به ورودی خودش معکوس کنید و از خروجی فلیپ فلاپ قبلی به عنوان سیگنال ساعت استفاده کنید. نتیجه یک شمارنده موج دار نامیده می شود که می تواند تا (2n)-1 شمارش کند که n تعداد بیت ها (مراحل فلیپ فلاپ) در شمارنده است.

شمارنده‌های ریپل از خروجی‌های ناپایدار رنج می‌برند زیرا سرریز از مرحله‌ای به مرحله دیگر موج می‌زند. اما آن‌ها در کاربردهایی مانند تقسیم‌کننده‌ها برای سیگنال‌های ساعت مفید هستند، جایی که شمارش لحظه‌ای مهم نیست، اما نسبت تقسیم کلی این است. برای روشن شدن این موضوع، یک شمارنده یک بیتی معادل مداری است که بر دو تقسیم شده است. فرکانس خروجی دقیقاً نیمی از ورودی است وقتی که به طور منظم با پالس ساعت تغذیه می شود. استفاده از خروجی‌های فلیپ فلاپ به‌عنوان ساعت منجر به انحراف زمان‌بندی بین بیت‌های داده‌های شمارش می‌شود و این تکنیک ریپل را با سبک‌های طراحی مدار سنکرون معمولی ناسازگار می‌کند.
