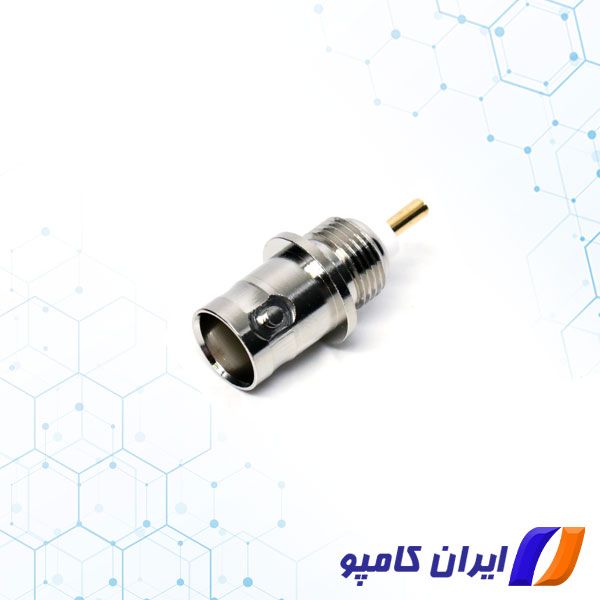

R141563161 در دسته بندی کانکتورهای کواکسیال BNC و یکی از محبوب ترین کانکتورهای RF در جهان از تولیدات برند Radiall می باشد. جنسیت بدنه این کانکتور Plug با قابلیت نصب به روی پنل از طریق Solder Cup میباشد. این کانکتور دارای استانداردهای IEC 169-8 و MIL-STD-348B است. کانکتور BNC مینیاتوری و سبک وزن بوده و میتواند به طور رضایت بخشی تا 4 گیگاهرتز کار کند.
BNC مخفف عبارت British Naval Connector است. در واقع BNC یک رابط برای کابل کواکسیال است. رایج ترین استفاده از فیش BNC جهت اتصال دوربین مداربسته به دستگاه ضبط تصاویر DVR از طریق کابل کواکسیال است.
جهت مشاهده قیمت و خرید انواع کانکتور اینجا را کلیک کنید.
کاربرد کانکتور BNC
کانکتور BNC از جمله R141563161 بدلیل سایز کوچک و هزینه نصب پایین در پروژه های مرتبط با:
- شبکه های کامپیوتری
- صدا
- پردازش داده آنتن‌ها
- پخش‌کننده‌ها
- اتصالات مخابراتی
- خودروسازی
- تجهیزات پزشکی
- مودم‌ها
- ابزارهای حساس
- تجهیزات مخابراتی و رادیو تلویزیون
کاربرد فروان و چشمگیری دارند. برخی از موارد نامبرده نیز از کاربری کانکتورهای SMA میباشد. از این رو میتوان این دو محصول را در برخی صنایع همسو دانست.
برای مشاهده انواع کانکتور BNC اینجا را کلیک کنید
انواع کانکتور BNC
کانکتور BNC در دو نوع 50 و 75 اهم موجود می باشد. از ویژگی های خاص این کانکتور می توان به نحوه اتصال سریع، بدون نیاز به رزوه پیچ و امکان به کار بردن دو نوع کانکتور 50 و 75 در جایی که فرکانس متفاوت، قابل چشم پوشی است اشاره کرد.
کانکتورهای BNC با امپدانس نامی 50 اهم همانند R141563161 ، برای استفاده در پروژه های مخابراتی، ارتباطات داده و تجهیزات تست و ابزار دقیق کاربرد بیشتری دارد. همچنین کانکتورهای BNC با امپدانس نامی 75 اهم، برای استفاده در پروژه های پخش، ویدئو و دیگر نرم افزارهایی که نیاز به عملکرد مطابق با امپدانس خاص را دارد، به کار می رود که کانکتور 112291 در همین دسته قرار دارد.
بیشتر بدانیم : کانکتور BNC چیست ؟
ابعاد محل اتصال: ( کانکتور های نری و مادگی )
کانکتور BNC نری و مادگی 50 اهم
مشخصات کانکتورهای BNC
الکتریکی:
امپدانس: 50/75 اهم (جهت مشاهده و خرید انواع کانکتور 75 اهمی کلیک کنید)
رنج فرکانسی: 0 تا 4 گیگاهرتز (50 اهم) – 0 تا 1 گیگاهرتز (75 اهم)
VSWR: کوچکتر مساوی 1.3 (برای کانکتورهای مستقیم)، کوچکتر مساوی 1.35 ( برای کانکتورهای 90 درجه)
نشتی RF: بزرگتر مساوی 55 دسی بل
ولتاژ مقاوم دی الکتریک: 1500 ولت RMS
ولتاژ نامی: بزرگتر مساوی 500 ولت RMS (وابسته به نوع کابل)
مقاومت تماس درونی: کوچکتر مساوی 1.5 میلی اهم
مقاومت تماس بیرونی: کوچکتر مساوی 1 میلی اهم
مقاومت عایق: بزرگتر مساوی 5 گیگا اهم
مکانیکی:
نحوه اتصال: Bayonet Coupling
دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)
نیروی حاصل از ENGAGEMENT: از 0.6 تا 2.5 پوند
نیروی حفظ مهره کوپلینگ: بزرگتر مساوی 101.2 پوند
نیروی نگهدارنده کابل: بزرگتر مساوی 12.1 پوند ( برای کابل RG316 )، بزرگتر مساوی 28.7 پوند (برای کابل RG58)، بزرگتر مساوی 38.3 پوند (برای کابل RG59)
شرایط محیطی:
رنج مطلوب دمائی 112291 کانکتور BNC: منفی 65 – مثبت 165 درجه سانتیگراد
خوردگی (نمک اسپری): MIL-STD-202, Method 101, Cond. B
لرزش: MIL-STD-202, Method 204, Cond. B
شوک حرارتی: MIL-STD-202, Method 107, Cond. B
شوک مکانیکی: MIL-STD-202, Method 213, Cond. G
پارت نامبر R141563161
دسته بندی: کانکتور
سری: BNC
جهت: Straight
آمپدانس: 50 اهم
نحوه اتصال: Solder Cup
قابلیت نصب روی پنل: دارد
خاصیت مغناطیسی: ندارد
کابل های سازگار با R141563161
- Mini Coaxial Cable
- Flexible Cable
جهت مشاهده و خرید کانکتور BNC آمپدانس 75 اهم با پارت نامبر 112654 کلیک کنید.
مواد به کار رفته در کانکتورهای BNC :
| نام قطعات | ماده به کار رفته | جنس آبکاری |
| بدنه | برنج | نیکل یا طلا |
|
اتصال درونی |
نری: برنجی
مادگی: مس بریلیم فسفر برنز |
طلا |
| عایق | PTFE یا Delrin | — |
| واشر | لاستیک سیلیکونی | —- |
| Crimp Ferrule | مس آنیل شده | مثل بدنه |
