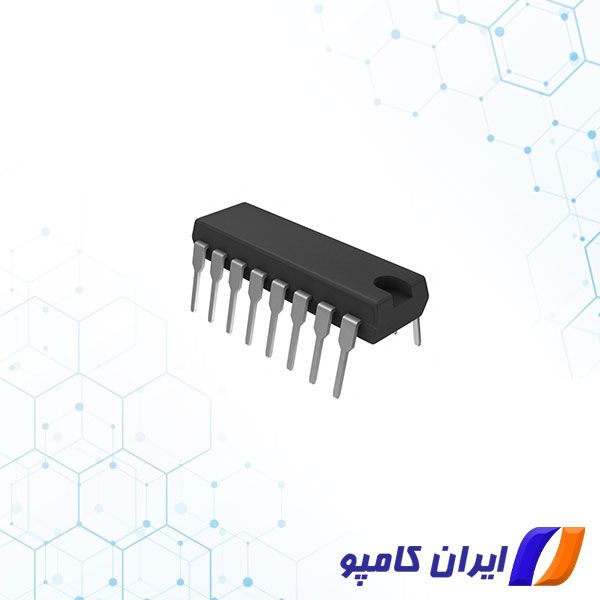

مالتی پلکسر مداری است که ورودی های زیادی را می پذیرد اما تنها یک خروجی می دهد. یک دی مالتی پلکسر دقیقاً برعکس یک مالتی پلکسر عمل می کند، یعنی یک دی مالتی پلکسر تنها یک ورودی را می پذیرد و خروجی های زیادی می دهد. به طور کلی، مالتی پلکسر و دی مالتی پلکسر با هم در بسیاری از سیستم های ارتباطی استفاده می شوند. MC14555BCP یک دی مالتی پلکسر است که توسط شرکت ON Semiconductor تولید شده است.
دی مالتی پلکسر چیست ؟
Demultiplexer به معنای یک به چند است. دی مالتی پلکسر مداری است با یک ورودی و خروجی های متعدد. با اعمال سیگنال کنترل، می توانیم هر ورودی را به خروجی هدایت کنیم. چند نوع دی مالتی پلکسر متعارف 1 به 2، 1 به 4، 1 به 8 و 1 به 16 می باشند.
برای مشاهده قیمت و خرید انواع گیت های منطقی ( Logic Gate ) کلیک کنید.
دی مالتی پلکسر از جمله MC14555BCP برای اتصال یک منبع واحد به چندین مقصد استفاده می شود. حوزه کاربرد اصلی دی مالتی پلکسر سیستم ارتباطی است که در آن از مالتی پلکسرها استفاده می شود. بیشتر سیستم های ارتباطی دو طرفه هستند یعنی به هر دو صورت (انتقال و دریافت سیگنال) عمل می کنند. از این رو، برای اکثر برنامه‌ها، مالتی پلکسر و دی مالتی پلکسر به صورت همگام کار می‌کنند. دی مالتی پلکسر همچنین برای بازسازی مدارهای داده موازی و ALU استفاده می شود.
کاربرد دی مالتی پلکسر
سیستم ارتباطی : سیستم ارتباطی از مالتی پلکسر برای حمل داده های متعدد مانند صدا، تصویر و سایر اشکال داده با استفاده از یک خط واحد برای انتقال استفاده می کند. این فرآیند انتقال را آسان تر می کند. دی مالتی پلکسر سیگنال های خروجی مالتی پلکسر را دریافت می کند و آنها را به شکل اصلی داده در انتهای دریافت کننده تبدیل می کند. مالتی پلکسر و دی مالتی پلکسر با هم کار می کنند تا فرآیند انتقال و دریافت داده ها را در سیستم ارتباطی انجام دهند.
ALU (Arithmetic Logic Unit) : در مدار ALU، خروجی ALU را می توان در چندین رجیستر یا واحد ذخیره سازی با کمک مالتی پلکسر ذخیره کرد. خروجی ALU به عنوان ورودی داده به دی مالتی پلکسر تغذیه می شود. هر خروجی دی مالتی پلکسر به رجیسترهای چندگانه متصل است که می توانند در رجیسترها ذخیره شوند.
مبدل سریال به موازی : مبدل سریال به موازی برای بازسازی داده های موازی از جریان داده های سریال ورودی استفاده می شود. در این تکنیک، داده های سریال از جریان داده سریال ورودی به عنوان ورودی داده به دمالتی پلکسر در فواصل زمانی منظم داده می شود. یک شمارنده به ورودی کنترلی دی مالتی پلکسر متصل است. این شمارنده سیگنال داده را به خروجی دی مالتی پلکسر جایی که این سیگنال های داده ذخیره می شود هدایت می کند. هنگامی که همه سیگنال های داده ذخیره شده اند، خروجی دی مالتی پلکسر را می توان به صورت موازی بازیابی و خواند.
برای مشاهده انواع آی سی مالتی پلکسر و دی مالتی پلکسر اینجا را کلیک کنید
مشخصات فنی MC14555BCP
| Independent Circuits | 2 |
| Circuit | 1×2:4 |
| تعداد پایه | 16 |
| مونتاژ | Dip |
| دمای عملیاتی | 55°C to +125°C- |
| ولتاژ تغذیه | 3V-18V |
| پکیج | Dip |
| نوع | Demultiplexer |
| شرکت تولید کننده | ON Semiconductor |
