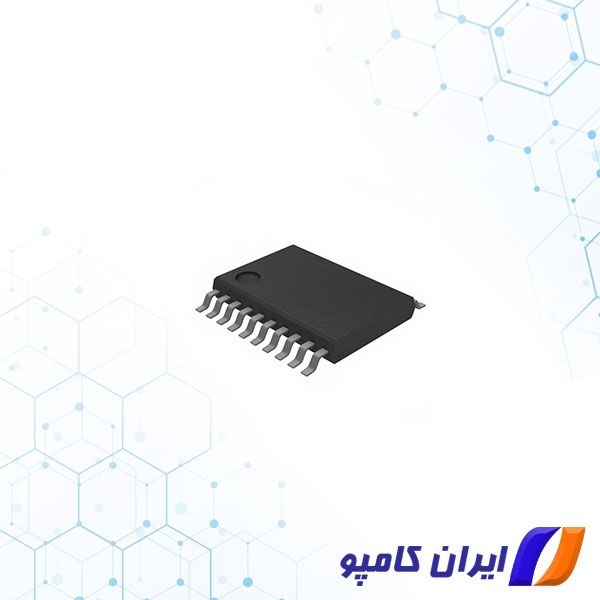

آی سی سینتی سایزر مدل LMX2377UTM

LMX2377U یک آی سی سینتی سایزر فرکانس با کارایی بالا، با پیش مقیاس کننده های مدول دوگانه یکپارچه  تولید شرکت Texas Instruments می باشد. آی سی  LMX2377UTM برای استفاده به عنوان یک نوسانگر لوکال برای RF اول و دوم یک فرستنده رادیویی تبدیل دوگانه طراحی شده است. نسبت پیش مقیاس 16/17 یا 32/33 را می توان برای سینتی سایزر اصلی انتخاب کرد. نسبت پیش مقیاس 8/9 یا 16/17 را می توان برای سینت سایزر Aux انتخاب کرد. با استفاده از تکنیک قفل فاز دیجیتال اختصاصی، دستگاه LMX2377U سیگنال های کنترلی بسیار پایدار و کم نویز را برای نوسانگرهای کنترل شده با ولتاژ UHF و VHF تولید می کند. هر دو سینتی سایزر Main و Aux دارای یک پمپ شارژ قابل برنامه ریزی دو سطحی هستند. سینت سایزر اصلی مدار Fastlock را اختصاص داده است.

داده های سریال از طریق یک رابط سه سیم (ِData، LE، Clock) به دستگاه ها منتقل می شود. رابط منطقی ولتاژ پایین امکان اتصال به دستگاه های 1.8 ولت را فراهم می کند. ولتاژ تغذیه از 2.7 ولت تا 5.5 ولت پشتیبانی می شود. LMX2377U دارای مصرف جریان بسیار کم، معمولاً 3.5 میلی آمپر در 3.0 ولت است. دستگاه‌های LMX2377U در بسته‌های پلاستیکی 20 پین TSSOP، 24 پین PLGA و 20 پین ULGA نصب می‌شوند.

برای مشاهده انواع آی سی سینتی سایزر اینجا را کلیک کنید

امکانات و تجهیزات سینتی سایزر LMX2377UTM

• Ultra Low Current Consumption
• Upgrade and Compatible to the LMX2370
• 7V to 5.5V Operation
• 8V to 5.0V MICROWIRE Logic Interface
• Selectable Synchronous or Asynchronous
  • Powerdown Mode

ICC-PWDN = 1 μA typical

• Selectable Dual Modulus Prescaler:

– Main: 16/17 or 32/33

– Aux: 8/9 or 16/17

• Selectable Charge Pump TRI-STATE Mode
• Programmable Charge Pump Current Levels

Main and Aux: 0.95 or 3.8 mA

• Selectable Fastlock Mode for the Main Synthesizer
• Open Drain Analog Lock Detect Output
• Available in 20-pin TSSOP, 24-Pin PLGA, and 20-Pin ULGA

APPLICATIONS of LMX2377UTM

• Mobile Handsets

– (GSM, GPRS, W-CDMA, CDMA, PCS, AMPS,

PDC, DCS)

• Cordless Handsets

– (DECT, DCT)

• Wireless Data
• Cable TV Tuners
