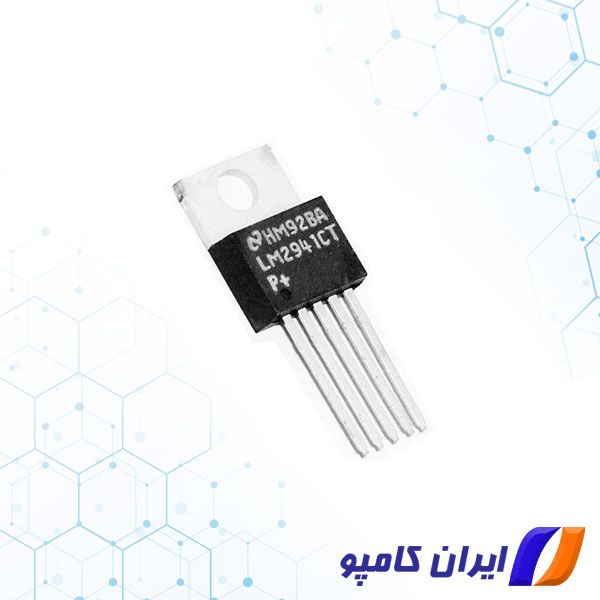

LM2941CT رگولاتور ولتاژ خطی

LM2941CT یک آی سی رگولاتور ولتاژ می باشد که توسط شرکت National Semiconductor تولید شده است.

رگولاتور ولتاژ مداری است که بدون توجه به تغییرات ولتاژ ورودی یا شرایط بار، یک ولتاژ خروجی ثابت را ایجاد و حفظ می کند.

تنظیم کننده های ولتاژ (VR) ولتاژهای منبع تغذیه را در محدوده ای که با سایر اجزای الکتریکی سازگار است حفظ می کنند. در حالی که رگولاتورهای ولتاژ بیشتر برای تبدیل برق DC/DC استفاده می شوند، برخی می توانند تبدیل برق AC/AC یا AC/DC را نیز انجام دهند.

برای مشاهده انواع رگولاتور اینجا را کلیک کنید

انواع رگولاتور ولتاژ

Linear و Switching دو نوع اصلی رگولاتور ولتاژ هستند که هر دو نوع ولتاژ سیستم را تنظیم می کنند، اما رگولاتورهای Linear با راندمان پایین و رگولاتورهای سوئیچینگ با راندمان بالا کار می کنند. در رگولاتورهای سوئیچینگ با راندمان بالا، بیشتر توان ورودی بدون اتلاف به خروجی منتقل می شود.

Linear

Linear یک تنظیم کننده ولتاژ خطی از یک دستگاه گذر فعال (مانند BJT یا MOSFET) استفاده می کند که توسط یک تقویت کننده عملیاتی با بهره بالا کنترل می شود. برای حفظ ولتاژ خروجی ثابت، رگولاتور خطی مقاومت دستگاه عبور را با مقایسه مرجع ولتاژ داخلی با ولتاژ خروجی نمونه‌ برداری شده تنظیم می‌کند و سپس خطا را به صفر می‌رساند.

رگولاتورهای خطی، مبدل های کاهنده هستند، بنابراین طبق تعریف، ولتاژ خروجی همیشه زیر ولتاژ ورودی است. با این حال، این رگولاتورها چند مزیت را ارائه می دهند: به طور کلی طراحی آسان، قابل اعتماد بودن، مقرون به صرفه، نویز کم و همچنین موج ولتاژ خروجی کم را ارائه می دهند.

رگولاتورهای Linear، برای کار کردن فقط به یک خازن ورودی و خروجی نیاز دارند .سادگی و قابلیت اطمینان بودن، آنها را برای مهندسین ساده می کند و اغلب مقرون به صرفه هستند.

شما می توانید به منظور خرید رگولاتور ولتاژ خطی LM2941CT با بهترین قیمت با کارشناسان ایران کامپو در ارتباط باشید.

Switching

طراحی مدار رگولاتور سوئیچینگ معمولاً پیچیده‌تر از رگولاتور Linear است و به انتخاب مقادیر اجزای خارجی، تنظیم حلقه‌های کنترل برای پایداری و طراحی دقیق چیدمان نیاز دارد.

رگولاتور سوئیچینگ می توانند مبدل های کاهنده، مبدل های افزایش دهنده یا ترکیبی از این دو باشند که آنها را نسبت به یک تنظیم کننده خطی همه کاره تر می کند.

از مزایای رگولاتور سوئیچینگ می توان به کارایی بسیار بالا، عملکرد حرارتی بهتری اشاره کرد و می تواند از جریان بالاتر و برنامه های VIN/VOUT گسترده تر پشتیبانی کند. آنها می توانند بازدهی بیش از 95٪ را بسته به نیازهای برنامه به دست آورند. برخلاف رگولاتورهای Linear، یک سیستم منبع تغذیه سوئیچینگ ممکن است به اجزای خارجی اضافی مانند سلف، خازن، FET یا مقاومت فیدبک نیاز داشته باشد. HF920 نمونه ای از رگولاتور سوئیچینگ است که قابلیت اطمینان بالا و تنظیم توان کارآمد را ارائه می دهد.

پارت نامبر LM2941CT
