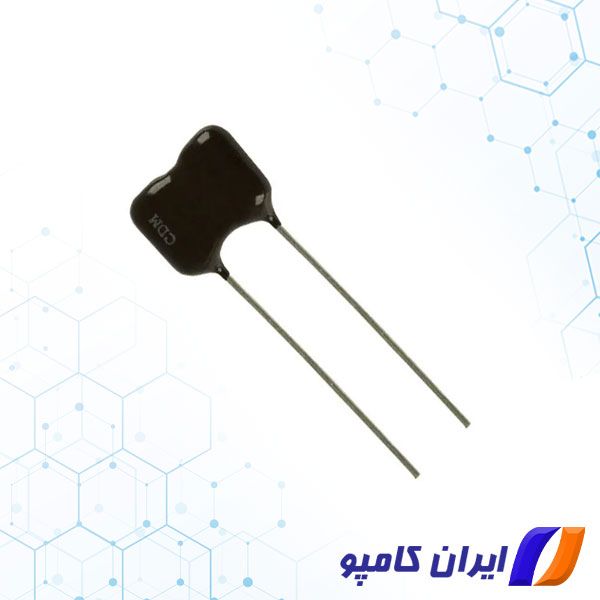

CDV19CF150JO3F یک خازن میکا می باشد که توسط شرکت Cornell Dubilier طراحی و ساخته شده است. از مشخصه های این خازن می توان به تلرانس 5% ، ظرفیت خازنی 15pF و ولتاژ 1000 ولت آن اشاره کرد. در ادامه به بررسی جامعی از خازن میکا می پردازیم. توجه داشته باشید که شما می توانید برای خرید انواع قطعات به صورت اورجینال با کارشناسان ما در ایران کامپو در ارتباط باشید.
برای مشاهده قیمت و خرید انواع خازن کلیک کنید.
خازن میکا چیست ؟
میکا گروهی از مواد معدنی طبیعی است. خازن های نقره ای میکا خازن هایی هستند که از میکا به عنوان دی الکتریک استفاده می کنند. دو نوع خازن میکا وجود دارد: Clamp Mica Capacitors و Silver Mica Capacitors. خازن های میکای کلمپ شده به دلیل ویژگی های کمی که دارند اکنون منسوخ شده اند. به جای آن از خازن های نقره ای میکا استفاده می شود. آنها با ساندویچ کردن ورق های میکا که از دو طرف با فلز پوشانده شده اند ساخته می شوند. سپس این مجموعه در اپوکسی قرار می گیرد تا از آن در برابر محیط محافظت شود. خازن‌های میکا معمولاً زمانی استفاده می‌شوند که طراحی خازن‌های پایدار و قابل اعتماد با مقادیر نسبتاً کوچک را می‌طلبد. خازن های کم تلفاتی هستند که امکان استفاده از آنها را در فرکانس های بالا فراهم می کنند و مقدار آنها در طول زمان تغییر چندانی نمی کند.
برای مشاهده انواع خازن میکا اینجا را کلیک کنید
کانی های میکا از نظر الکتریکی، شیمیایی و مکانیکی بسیار پایدار هستند. به دلیل اتصال ساختار کریستالی خاص آن، ساختار لایه ای معمولی دارد. این امر امکان ساخت ورق های نازک در حد 0.025-0.125 میلی متر را فراهم می کند. میکاهای مسکوویت و فلوگوپیت بیشترین استفاده را دارند. اولی خواص الکتریکی بهتری دارد، در حالی که دومی مقاومت دمایی بالاتری دارد. میکا در هند، آفریقای مرکزی و آمریکای جنوبی کشف می شود. تنوع زیاد در ترکیب مواد خام منجر به هزینه بالای مورد نیاز برای بازرسی و مرتب‌سازی می‌شود. میکا با اکثر اسیدها، آب، روغن و حلال ها واکنش نشان نمی دهد. شما می توانید برای خرید خازن میکا با پارت نامبر CDV19CF150JO3F با کارشناسان ما در تماس باشید.
کاربردها
خازن‌های میکای نقره‌ای در کاربردهایی استفاده می‌شوند که به مقادیر کم خازن و پایداری بالا نیاز دارند، در حالی که تلفات کمی را نشان می‌دهند. کاربرد اصلی آنها در مدارهای RF Power است که در آن پایداری از اهمیت بالایی برخوردار است.
خازن های نقره ای میکا در مدارهای تنظیم شده با فرکانس بالا مانند فیلترها و نوسان سازها استفاده می شوند. آنها گاهی اوقات در کاربردهای پالسی به عنوان snubber استفاده می شوند. اگرچه زمانی آنها به عنوان خازن های با کیفیت بسیار محبوب بودند، اما امروزه به دلیل اندازه و هزینه آنها به طور فزاینده ای با انواع دیگر خازن ها جایگزین می شوند که می تواند به چندین دلار در هر قطعه برسد.
در کاربردهای کم توان RF، خازن های سرامیکی جایگزین مناسبی برای خازن های میکا هستند. اگر تلرانس های خازنی و تلفات کم فاکتور مهمی باشد، می توان از خازن های سرامیکی کلاس 1 استفاده کرد، زیرا این خازن ها تلرانس های مشابهی با کسری از قیمت دارند.
در برخی از کاربردها، خازن های نقره ای میکا هنوز ضروری هستند. به عنوان مثال، طراحان مدار هنوز به خازن میکا ( CDV19CF150JO3F ) برای کاربردهای پرقدرت مانند فرستنده های RF روی می آورند. یکی دیگر از کاربردهایی که میکای نقره در آن به طور گسترده مورد استفاده قرار می گیرد، کاربردهای ولتاژ بالا است، به دلیل ولتاژ شکست بالای میکا.
پارت نامبر CDV19CF150JO3F
| تلرانس | 5% |
| ظرفیت خازنی | 15pF |
| ولتاژ | 1000V |
| فاصله پایه | 8.7mm |
| جنس دی الکتریک | Mica |
| دمای عملیاتی | -55 تا +125 |
| سری | CDV19 |
| شرکت تولید کننده | Cornell Dubilier |
برای مشاهده قیمت و خرید خازن میکا با پارت نامبر CDV16FF121JO3F کلیک کنید.
