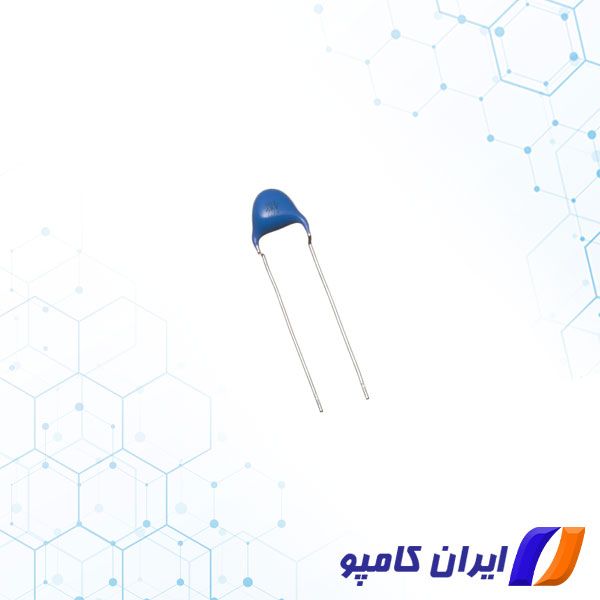

CC45SL3DD271JYNNA یک خازن سرامیکی است که توسط شرکت TDK تولید شده است. ولتاژ این قطعه 2000V، ظرفیت خازنی آن 270pF و تلرانس آن 5% می باشد. خازن های سرامیکی از خازن های رایجی هستند که به دلیل قابل اطمینان بودن و قیمت به صرفه،در اکثر ابزارهای الکتریکی مورد استفاده قرار می گیرند.
خازن سرامیکی
یک نوع خازن با مقدار ثابت که در آن مواد سرامیکی داخل خازن به عنوان دی الکتریک عمل می کند، خازن سرامیکی است. این خازن از تعداد بیشتری لایه متناوب با سرامیک و همچنین یک لایه فلزی تشکیل شده است که به عنوان الکترود عمل می کند. ترکیب این ماده سرامیکی در این خازن نشان دهنده رفتار الکتریکی و کاربردهای آن است. خازن سرامیکی را می توان به صورت زیر تعریف کرد:
یک خازن با مقدار ثابت که در آن مواد سرامیکی به عنوان دی الکتریک عمل می کند.
ماده سرامیکی یک ماده معدنی، غیر فلزی، اغلب اکسید، نیترید یا کاربید کریستالی است. به عنوان مثال: کربن و سیلیکون
برای مشاهده انواع خازن سرامیکی اینجا را کلیک کنید
قطبیت خازن سرامیکی
درک این نکته مهم است که قطبیت خازن یکی از نکات ضروری است که باید هنگام اتصال خازن ها در مدار الکتریکی مورد توجه قرار گیرد. خازن ها را می توان بر اساس قطبیت به دو گروه تقسیم کرد:
- پلاریزه
- غیر پلاریزه
هنگامی که یک خازن پلاریزه می شود، دارای دو ترمینال (قطب) خواهد بود که به آن آند و کاتد می گویند. باید هنگام اتصال این خازن ها به مدار، به قطب های آن توجه کرد. در حالی که وقتی خازن غیر پلاریزه است، ترمینال درگیر است و بنابراین می توان از هر دو طرف استفاده کرد.
خازن سرامیکی یک دستگاه غیر قطبی است که معمولاً در هر دستگاه الکتریکی یافت می شود و ماده دی الکتریکی که در خازن استفاده می شود یک ماده سرامیکی است. دستگاه غیر قطبی به این معنی است که خازن هیچ قطبی ندارد.
انواع آن
Ceramic Disc Capacitors
Multi Layer Ceramic Capacitors (MLCC)
برای مشاهده قیمت و خرید انواع خازن کلیک کنید.
پارت نامبر CC45SL3DD271JYNNA
| ولتاژ | 2000V |
| ظرفیت خازنی | 270PF |
| تلرانس | 5% |
| جنس دی الکتریک | Ceramic |
| درجه حرارت | -25° +125°C |
| حالت | Radial |
| شرکت تولید کننده | TDK |
برای مشاهده قیمت و خرید خازن سرامیکی با پارت نامبر D331G47U2JH63L2R کلیک کنید.
