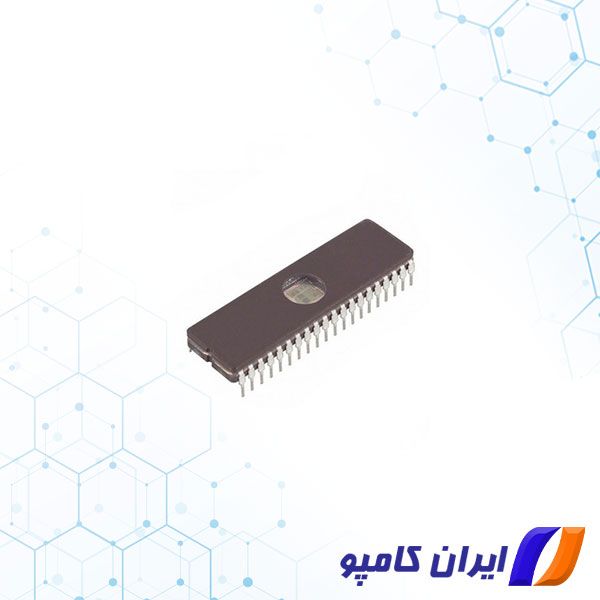

حافظه EPROM مدل AM27C010-150DC

EPROM حافظه ای است که با قطع منبع تغذیه ( قطع برق ) اطلاعات خود را از دست نمی دهد. داده ها را می توان با تابش شدید نور فرابنفش (UV) از طریق پنجره طراحی شده به تراشه حافظه را پاک کرد و تراشه را دوباره برنامه ریزی کرد. این فرآیند به عنوان رایت شناخته می شود و به دستگاه خاصی به نام برنامه نویس PROM نیاز دارد که به یک رایتر EPROM متصل می شود. AM27C010-150DC یک حافظه EPROM 1Mb می باشد که توسط شرکت AMD تولید شده است.

حافظه EPROM چیست؟

یک EPROM حاوی برنامه می تواند داده های خود را برای 10 تا 20 سال حفظ کند. برخی از تراشه های EPROM می توانند داده ها را برای مدت طولانی تری حفظ کنند. داده ها حتی زمانی که برق قطع می شود حفظ می شوند و پس از روشن شدن مجدد برق قابل بازیابی هستند و به نوعی حافظه غیر فرار تبدیل می شود.

برای پاک کردن و برنامه ریزی مجدد EPROM، نور UV مورد نیاز است. نور، داده های تراشه را پاک می کند و با تمرکز بر روی یک پنجره کریستال کوارتز در بالای EPROM آن را برای برنامه ریزی مجدد آماده می کند. این پنجره شفاف است و تراشه سیلیکونی از طریق آن قابل مشاهده است که اجازه می دهد در هنگام پاک کردن در معرض نور UV قرار بگیرید.

به طور کلی، نورپردازی معمولی اتاق حاوی نور UV کافی برای پاک کردن اطلاعات در EPROM نیست. با این حال، نور شدید خورشید حاوی مقدار زیادی نور UV است که می تواند باعث پاک شدن شود. برای محافظت از تراشه در برابر چنین پاک شدن‌های تصادفی، که ممکن است از طریق فلاش‌های درخشان دوربین یا اشعه ایکس نیز امکان‌پذیر باشد، پنجره با یک برچسب مات پوشانده می‌شود.

برای مشاهده انواع حافظه EPROM اینجا را کلیک کنید

نحوه کار EPROM

یک تراشه EPROM از مجموعه بزرگی از ماسفت ها در زیر یک ترانزیستور گیت کنترل تشکیل شده است. ترانزیستورها توسط یک لایه اکسید عایق نازک از هم جدا می شوند. برای برنامه ریزی EPROM، یک ولتاژ بالا به گیت کنترل اعمال می شود که باعث می شود الکترون ها از طریق لایه اکسید به سمت گیت شناور حرکت کنند. گیت شناور مانع ازعملیات بعدی گیت کنترل می شود.

تا زمانی که گیت شناور به گیت کنترل متصل است، مقدار سلول 1 است. برای تغییر مقدار به 0، فرآیندی به نام تونل سازی مورد نیاز است که قرارگیری الکترون ها را در گیت شناور تغییر می دهد. هنگامی که به گیت شناور بار الکتریکی وارد می شود، وارد گیت شناور می شود و سپس به زمین تخلیه می شود.

الکترون های برانگیخته در طرف دیگر لایه اکسید به دام می افتند و دارای بار منفی می شوند. آنها همچنین به عنوان یک مانع بین گیت کنترل و گیت شناور عمل می کنند. اگر جریان الکترون از گیت بیشتر از 50 درصد بار باشد، مقدار سلول 1 است. اما وقتی بار به زیر 50 درصد می‌رسد، مقدار سلول به 0 تغییر می‌کند.

برای مشاهده قیمت و خرید انواع حافظه دیجیتال کلیک کنید.

مزایا و معایب EPROM

تولید حافظه EPROM در حجم های کمتر می تواند مقرون به صرفه باشد. از آنجایی که قابل برنامه ریزی مجدد است، داده ها را می توان چندین بار پاک و دوباره برنامه ریزی کرد تا بتوان از تراشه برای برنامه های مختلف استفاده مجدد کرد. از آنجایی که EPROM ها فرار نیستند، در صورت قطع برق، خطر از دست رفتن اطلاعات وجود ندارد. در نهایت، EPROM ها از جمله AM27C010-150DC یک گزینه مناسب برای آزمایش و اشکال زدایی برنامه ها و برای برنامه های قابل ارتقا طراحی شده برای استفاده مکرر هستند.

بزرگترین اشکال حافظه EPROM از جمله AM27C010-150DC این است که برای پاک کردن داده ها به نور UV یا اشعه ایکس نیاز دارد. مشکل دیگر این است که امکان پاک کردن تنها بایت های معینی از داده ها ( بایت به بایت ) در EPROM وجود ندارد. بلکه کل تراشه باید پاک شود و دوباره برنامه ریزی شود. همچنین، بسته به مقدار داده، فرآیند پاک کردن و برنامه‌ریزی مجدد می‌تواند زمان زیادی را ببرد.

مشخصات فنی AM27C010-150DC
