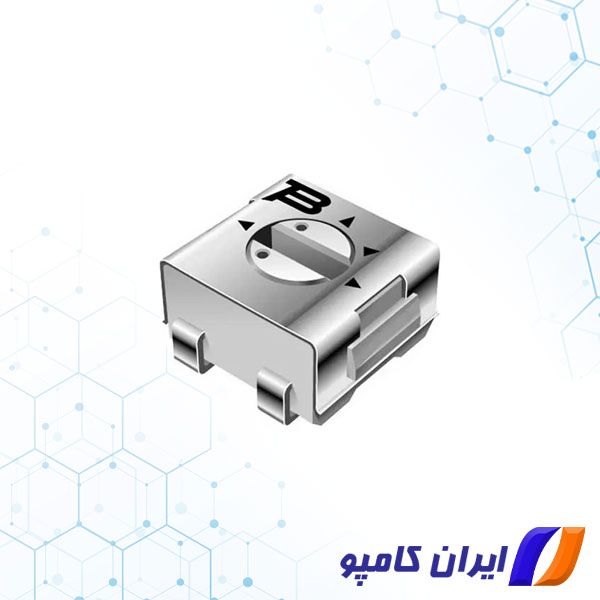

3314J-1-104E یک پتانسیومتر با تلرانس 20% و مقاومت 100K می باشد که توسط شرکت Bourns تولید شده است. شما می توانید برای تهیه کلیه قطعات شرکت Bourns و سایر شرکت ها با کارشناسان ما در ایران کامپو در ارتباط باشید. ایران کامپو ارائه دهنده کلیه قطعات اورجینال در ایران می باشد.
پتانسیومتر تریمر
پتانسیومتر تریمر ( Trimmer Potentiometer )، پتانسیومتر کوچکی است که برای تنظیم و کالیبراسیون در مدارها استفاده می شود. هنگامی که از آنها به عنوان یک مقاومت متغیر استفاده می شود، به آنها مقاومت های از پیش تعیین شده می گویند. پتانسیومترهای تریمر یا از پیش تنظیم شده ها معمولاً روی بردهای مدار چاپی نصب شده و با استفاده از پیچ گوشتی تنظیم می‌شوند. موادی که آنها به عنوان یک مسیر مقاومتی استفاده می کنند متفاوت است، اما رایج ترین آنها ترکیب کربن یا Cermet می باشد. هنگامی که پتانسیومترهای تریمر به عنوان جایگزینی برای پتانسیومترهای معمولی استفاده می شود، باید مراقب بود زیرا طول عمر آنها اغلب تنها 200 چرخه است.
پتانسیومتر چیست و بررسی انواع پتانسیومتر
انواع پتانسیومترهای تریمر
چندین نسخه مختلف از این پتانسیومتر تریمر با استفاده از روش‌های مختلف نصب (Through Hole، SMD) و جهت‌های تنظیم (بالا، کنار)، و همچنین تغییرات تک دور و چند دور در دسترس هستند.
تک دور
پتانسیومتر تریمر تک دور بسیار رایج هستند و در مواردی استفاده می‌شوند که وضوح یک دور کافی باشد. آنها مقرون به صرفه ترین مقاومت های متغیر موجود هستند.
چند دور
برای تنظیمات رزولوشن های بالاتر، از پتانسیومترهای تریمر چند دور استفاده می شود. مقدار چرخش تقریباً بین 5 تا 25 متغیر است، اما به طور کلی 5،12 و 25 دور رایج ترین آنها می باشند. آنها اغلب با استفاده از مکانیزم چرخ دنده (مسیر چرخشی) یا مسیر خطی برای دستیابی به وضوح بالا ساخته می شوند. به دلیل ساخت و ساز پیچیده تر، آنها نسبت به مقاومت های از پیش تعیین شده تک چرخشی گران تر هستند.
برای مشاهده انواع پتانسیومتر تریمر اینجا را کلیک کنید
ویژگی های عملکرد پتانسیومتر تریمر
- محدوده مقاومت از 10 تا 5 مگا اهم شروع می شود
- محدوده ولتاژ حداکثر از 300 تا 400 ولت است
- تلرانس: ± 10 % std
- محدوده دما از -55 درجه سانتیگراد تا 125 درجه سانتیگراد می باشد
پارت نامبر 3314J-1-104E
| مقدار مقاومت | 100K |
| تلرانس | 20% |
| توان | 0.25W |
| ضریب حرارتی | 100ppm/°C |
| ابعاد | 4.5×4.5×2.55 |
| تعداد دور | 1 |
| نوع تنظیم | Top Adjustment |
| چیدمان پایه | J Lead |
| شکل قطعه | Square |
| شرکت تولید کننده | Bourns |
برای مشاهده قیمت و خرید پتانسیومتر تریمر با پارت نامبر 3296W-1-101 کلیک کنید.
