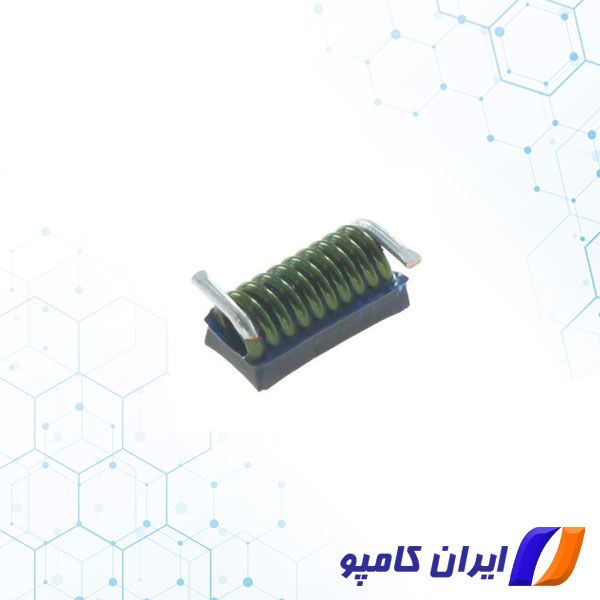

2508-23NGL یک سلف هسته هوا می باشد که توسط شرکت Coilcraft تولید شده است. مقدار سلف 23nH و تلرانس آن 2% می باشد. شما می توانید برای خرید انواع سلف از برندهای معتبر جهانی با کارشناسان ایران کامپو در تماس باشید. سلف کویل هوا یا سلف هسته هوا، سلف بدون هسته مغناطیسی است، و تنها دارای هوا در داخل سیم پیچ است. کلاف ها به طور کلی با مواد مسی، سیم عایق، انتهای صاف و بدون نوار و انتهای قلع یا لخت تولید می شوند. انواع سلف با اندوکتانس های متفاوت در شرکت ایران کامپو موجود می باشد، همچنین در نظر داشته باشید شما می توانید جهت واردات قطعه الکترونیکی مد نظر خود متناسب با پروژه و نیازتان با کارشناسان ما مشورت کنید.
برای مشاهده قیمت و خرید انواع سلف اینجا را کلیک کنید.
طریق کار سلف ثابت
سلف های ثابت از سیم پیچ هایی از مواد با رسانایی بالا مانند مس یا آلومینیوم ساخته شده اند که به دور هسته ای از مواد آهنی پیچیده شده است. جریان الکتریکی در حال عبور از سیم پیچ، یک میدان مغناطیسی در سلف ایجاد می کند. هنگامی که جریان عبوری از سلف تغییر می کند، میدان مغناطیسی نیز تغییر می کند که باعث ایجاد نیروی حرکتی الکتریکی می شود. این ولتاژ را اندوکتانس می نامند. واحد اندازه گیری آن هانری (H) است.
سلف هسته هوا
این سلف چیزی جز هوا به عنوان ماده اصلی ندارد. سلف هسته هوا از هر ماده غیر مغناطیسی مانند پلاستیک و سرامیک به عنوان هسته برای کاهش تلفات هسته مانند جریان گردابی استفاده می کند، به خصوص زمانی که فرکانس کارکردن بسیار بالا است. با این حال، استفاده از یک هسته غیر مغناطیسی نیز اندوکتانس آن را کاهش می دهد.
سلف های هسته هوا برای ساخت کویل های تنظیم RF استفاده می شوند. آنها همچنین در مدارهای فیلتر، مدارهای snubber و برنامه های کاربردی با فرکانس بالا از جمله گیرنده های تلویزیون و رادیو کاربرد دارند. به منظور خرید سلف هسته هوا با پارت نامبر 2508-23NGL با کارشناسان ما تماس بگیرید.
هوا رسانایی الکتریکی پایینی دارد و بنابراین ضعیف ترین میدان مغناطیسی را در مقابل جریان عبوری ایجاد می کند.
یکی از بزرگترین مزایای یک سلف هسته هوا، حداقل تلفات سیگنال است که در قدرت میدان مغناطیسی بالاتر رخ می دهد. با هسته‌های فرومغناطیسی مانند آهن، وقتی میدان مغناطیسی بیش از حد قوی است، هسته می‌تواند از نظر مغناطیسی اشباع شود. این منجر به از دست دادن اندوکتانس می شود، اما سلف هسته هوا چنین مشکلی ندارد. یک سلف هسته هوا می‌تواند فرکانس‌های الکترومغناطیسی را تا 1 گیگاهرتز حمل کند، اما سلف‌های هسته فرومغناطیسی زمانی که فرکانس بیش از 100 مگاهرتز باشد، از دست می‌دهند.
برای مشاهده انواع سلف هسته هوا اینجا را کلیک کنید
پارت نامبر 2508-23NGL
| مقدار سلف | 23nH |
| تلرانس | 2% |
| مدل | Air Core ( هسته هوا ) |
| درجه حرارت | -40° +85°C |
| SRF | 2.6GHz |
| حداکثر جریان DC | 4A |
| حداکثر مقاومت DC | 0.0068R |
| Q | 110 |
| شرکت تولید کننده | Coilcraft |
برای مشاهده قیمت و خرید سلف هسته هوا با پارت نامبر 132-11SMGL کلیک کنید.
