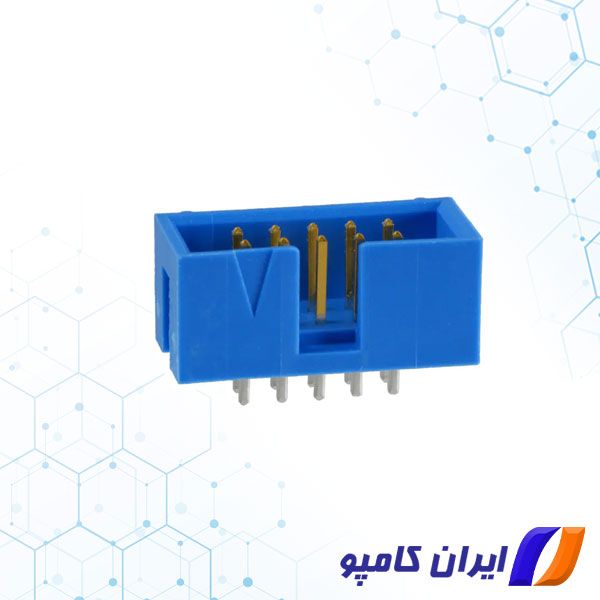

پین هدر نوعی کانکتور الکتریکی است که به برد مدار چاپی (PCB) متصل می شود. وسایل برقی مانند کامپیوتر، چاپگر، تلویزیون و بسیاری دیگر دارای برد مدار چاپی هستند. این باعث می شود متوجه شویم که کانکتور پین هدر چقدر مهم است. مانند سایر کانکتورها، دارای پین هدر نری و مادگی می باشد که به سادگی به عنوان Female Header شناخته می شود. 2-1761603-3 یک پین هدر نری 10 پین می باشد که توسط شرکت TE Connectivity تولید شده. شما می توانید به منظور سفارش و خرید این قطعه و سایر کانکتورها با کارشناسان ما تماس بگیرید.
پین هدر نری
متشکل از یک سری پین است که به یک سطح متصل شده و دارای یک یا دو ردیف یا بیش از دو ردیف می باشد. متداول ترین در این میان کانکتورهای پین هدر یک و دو ردیفه هستند. فاصله بین دو پین (پیچ) معمولاً 2.54 میلی متر از هم، همچنین 5.08 میلی متر، 5.00 میلی متر، 3.96 میلی متر، 2.00 میلی متر، 1.27 میلی متر و 1.00 میلی متر است. تعداد پین‌های مورد استفاده در هدرهای تک پین به تعداد ردیف‌ها و گام بستگی دارد، می‌تواند از 2 تا 50 پین در هر کانکتور متفاوت باشد. پین (اتصال با استفاده از ذوب فلز پرکننده) به محل نصب روی برد مدار چاپی لحیم شده است. برای اتصال آسان باید عمود بر تخته باشد.
برای مشاهده قیمت و خرید انواع پین هدر نری اینجا را کلیک کنید.
همچنین دارای هدرهای شکسته است به این معنی که می توان آن را بر اساس نیاز و تعداد پین ها به قطعات کوچکتر تقسیم کرد. مثلاً یک کانکتور پین هدر داریم که شامل یک سری 10 پین است و ما فقط به 3 پین نیاز داریم، سپس می‌توانیم اندازه 3 پین را با دقت از کانکتور بشکنیم و از آن استفاده کنیم.
برای مشاهده انواع پین هدر اینجا را کلیک کنید
مشخصات فنی 2-1761603-3
| فاصله پایه | 2mm |
| جنسیت | Plug |
| جهت | Straight |
| روش نصب ترمینال | PCB-Through Hole |
| رنگ | Blue |
| تعداد پین | 10 |
| تعداد ردیف | 2×5 |
| دمای عملیاتی | -65C تا +105C |
| شرکت تولید کننده | TE Connectivity |
