143105 کانکتور SSMB یا Nano SMB در سال 1995 ساخته و مطابق با استاندارد IEC 60169-19 توسعه یافت. کانکتور SSMB ساخت برند Amphenol با جنسیت Plug و Jack استاندارد کوچک شده کانکتورهای SMB است. این قطعه از زیر مجموعه کانکتوهای RF است و برای فرکانس های تا 3 گیگاهرتز استفاده میشود. با سایز مینیاتوری خود عملکرد الکتریکی عالی را به همراه دارد. از ویژگی های بارز SSMB میتوان به جفت شدن سریع، نصب فوری و بسته بندی متراکم اشاره کرد. همچنین بدلیل اجرای عملکرد عالی میتواند در برخی پروژه ها، جایگزین کانکتورهای بزرگتری همچون SMA شود.
جهت بررسی و خرید کانکتورهای SMA کلیک کنید.
کابل های انعطاف پذیر و Semi Rigid مناسب کانکتور SSMB میباشند و قابلیت نصب در نسخه های PCB و پنلی را دارند. (برای کسی اطلاعات بیشتر و خرید سیم و کابل کلیک کنید)
برای مشاهده انواع کانکتور SSMB کلیک کنید
مزایای کانکتور SSMB
- جایگزین سبک و کم مصرف برای کانکتورهای SMB
- بعنوان رابط Snap-on برای نصب سریع و آسان
- آبکاری شده با طلا و نیکل
کاربرد SSMB
- کارت های UMTS
- مدارهای کوچک RF
- کاربری های نظامی
- ابزار دقیق
- فناوری های بی سیم
- PC/ LAN
ویژگی های الکتریکی
آمپدانس: 50 اهم
فرکانس: DC – 12.4 GHz
ولتاژ: 250 Vrms
ولتاژ مقاوم دی الکتریک: حداکثر 750 Vrms
مقاومت عایق: 1000MΩ Min
مرکز تماس مقاومت: 5.0MΩ Max
مقاومت تماس بیرونی: 2.5MΩ Max
ویژگی های محیطی
دمای کارکرد: 65- تا 165+ سانتی گراد
شوک حرارتی: 200+ سانتی گراد- مطابق با استاندارد MIL-STD- 202
نوسان (لرزش): MIL-STD-202 , Method 204 (Test condition B)
شوک مکانیکی: MIL-STD-202 , Method 2013 (Test condition B) بدون ناپیوستگی مجاز است.
ویژگی های مکانیکی
سیکل جفت شدن: 500 دقیقه
مکانیسم کوپلینگ: Push- on
مشخصات رابط: MIL-STD-348
نیروی درگیر: 6 lbs (26.5 N) Max
حداکثر نیروی گسستگی: 2.5 lbs (9N) Max

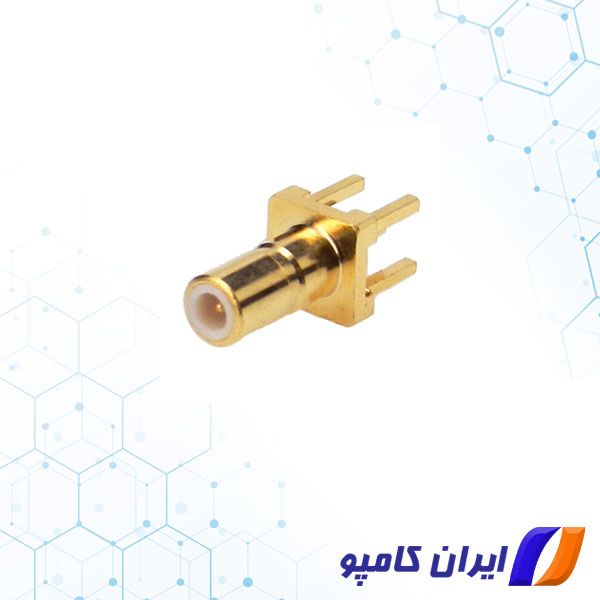

143105 کانکتور SSMB
جنسیت: Jack (Socket)
آمپدانس: 50 اهم
فرکانس حداکثری: 4 گیگاهرتز
جهت: مستقیم
جنس بدنه: برنجی
مکانیسم کوپلینگ: Push-On
