122122 کانکتور TNC مادگی یک نسخه رزوه ای از کانکتور BNC است. کانکتورهای TNC واحدهای مینیاتوری و ضد آب و هوا هستند که دارای امپدانس ثابت 50 اهم هستند و عملکرد بهتری نسبت به کانکتور BNC در فرکانسهای مایکروویو دارند و در محدوده فرکانس 0-11 گیگاهرتز کار میکنند. (جهت کسب اطلاعات بیشتر مقاله کانکتور BNC چیست را مطالعه فرمایید.)
کانکتورهای TNC با قطبیت استاندارد و معکوس تولید میشوند. قطبیت معکوس یک سیستم کلید زنی است که با رابط معکوس انجام میشود و تضمین می کند که کانکتورهای رابط قطبی معکوس با کانکتورهای رابط استاندارد جفت نمی شوند. شرکت آمفنول این کار را با قرار دادن کنتاکت های ماده در شاخه ها و کنتاکت های نر در جک ها برای اطمینان از کیفیت انجام میدهد. تولیدکنندگان دیگر ممکن است از رزوه معکوس برای کلید زدن قطبیت معکوس استفاده کنند.
اکثر کانکتورهای TNC از نوع 50 اهم هستند، حتی زمانی که با کابل کواکسیال با امپدانسهای دیگر استفاده میشوند، اما یک سری 75 اهم نیز موجود است. اینها را می توان با کاهش مقدار دی الکتریک در انتهای جفت گیری تشخیص داد. آنها با انواع استاندارد قابل تطبیق هستند.
جهت بررسی و خرید کانکتور BNC کلیک کنید.
کاربرد کانکتور TNC مادگی 122122
کانکتورهای TNC گزینه ای ایده آل برای استفاده در:
- ارتباطات تلفن
- تجهیزات تست و ابزار تبدیل
- بدنه هواپیما
- هوافضا
- رادار که در آن لرزش شدید یک عامل است استفاده می شوند.
بیشتر بدانیم : کانکتور TNC چیست ؟
انواع مشخصات مکانیکی و جنسیت کانکتورهای TNC
جنسیت | TNC نرمال | TNC قطبیت معکوس (RP) |
نری |
||
مادگی |
برای مشاهده انواع کانکتورهای TNC اینجا را کلیک کنید
کانکتور TNC نری / پلاگ
در کانکتور نری TNC، پین مرکزی توسط یک فضای استوانه ای شکل با رزوه هایی در داخل احاطه شده است. کانکتورهای نری TNC با نام کانکتورهای TNC Plug نیز شناخته می شوند. قطر آنها 0.590 اینچ (15.0 میلی متر) و دارای مهره شش گوش است که می توان از آن برای سفت کردن یا شل کردن اتصال با آچار گشتاور استفاده کرد.

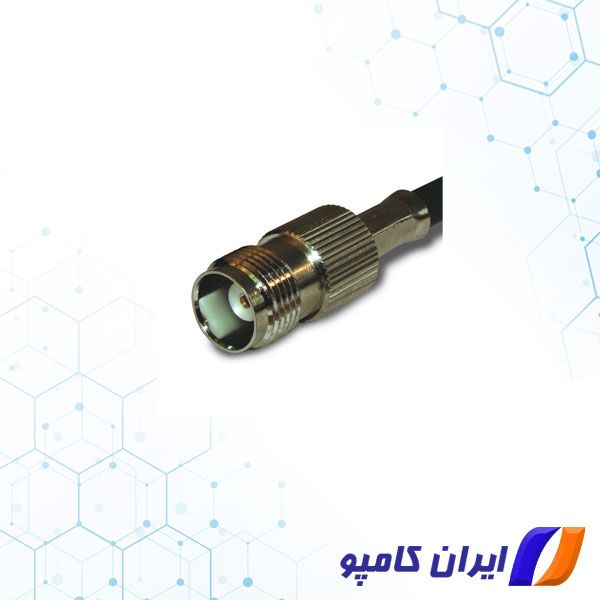

کانکتور TNC مادگی / جک 122122
در کانکتورهای مادگی TNC، روکش مرکزی توسط یک فضای استوانه ای شکل با رزوههایی در خارج احاطه شده است. به کانکتورهای مادگی TNC کانکتورهای Jack TNC نیز گفته می شود. کانکتور دارای طول رزوه خارجی 0.378 اینچ (9.6 میلی متر) است.
انواع کانکتورهای TNC به لحاظ ظاهر
حالات مختلف اتصال کانکتورهای TNC
دی الکتریک کانکتور TNC مادگی
دی الکتریک که هادی های داخلی و خارجی را در یک کانکتور جدا می کند، در درجه اول مسئول تضعیف سیگنال، عایق کاری و امپدانس کانکتور است. هوا عایق ایده آل خواهد بود. با این حال، ما به نوعی ماده نیاز داریم که پین مرکزی کانکتور را در جای خود نگه دارد. اتصالات TNC معمولاً از پلی تترا فلوئورواتیلن (PTFE) یا دی الکتریک تفلون در امتداد صفحه جفت استفاده میکنند.
جنس بدنه اتصال دهنده TNC:
کانکتورهای TNC معمولا دارای بدنه برنجی یا فولادی ضد زنگ هستند. برنج معمولا دارای روکش نیکل یا طلایی است.
پین مرکزی کانکتورTNC:
پین مرکزی کانکتور TNC معمولاً از مس بریلیوم ساخته شده است.
ابعاد محل اتصال کانکتور TNC نری
ابعاد محل اتصال کانکتور TNC مادگی 122122
مشخصات کانکتورهای TNC
الکتریکی:
- امپدانس: 50/75 اهم
- ولتاژ نامی: 500 ولت RMS ( بسته به نوع کابل متغیر)
- رنج فرکانسی: 0 تا 11 گیگاهرتز (50 اهم) – 0 تا 1 گیگاهرتز (75 اهم)
- VSWR: کوچکتر مساوی 1.3
- مقاومت تماس درونی: کوچکتر مساوی 1.5 میلی اهم
- مقاومت تماس بیرونی: کوچکتر مساوی 0.4 میلی اهم
- مقاومت عایق: بزرگتر مساوی 5 گیگا اهم
- ولتاژ مقاوم دی الکتریک: بزرگتر مساوی 1500 ولت RMS
مکانیکی:
- نحوه اتصال: 7/16-28 UNEF Screw-on Coupling
- دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)
شرایط محیطی:
- رنج مطلوب دمائی: منفی 65 – مثبت 165 درجه سانتیگراد
- خوردگی (نمک اسپری): MIL-STD-202, Method 101, Cond. C
- لرزش: MIL-STD-202, Method 204, Cond. B
- شوک حرارتی: MIL-STD-202, Method 107, Cond. B
- شوک مکانیکی: MIL-STD-202, Method 213, Cond. I
مشخصات 122122 کانکتور TNC
- رده محصول: RF Connectors / Coaxial Connectors
- سری: TNC
- جنسیت: Jack (Socket)
- آمپدانس: 50 اهم
- فرکانس: 11 گیگاهرتز
- اتصال پایانه: Crimp
- جهت:Straight
- جنس بدنه: برنجی
- قابلیت نصب پنلی: ندارد
- خاصیت مغناطیسی: ندارد
کابل های سازگار با 122122
- Mini Coaxial Cable
- RG174/U
- RG178/U
- RG316/U
جهت بررسی و خرید کانکتور TNC مادگی 122370 کلیلک کنید.
مواد استفاده شده در کانکتور مادگی 122122
نام قطعات | ماده به کار رفته | جنس آبکاری |
بدنه | برنج | نیکل یا طلا |
اتصال درونی |
نری: برنجی
مادگی: مس بریلیم یا فسفر برنز |
نیکل یا طلا |
عایق | PTFE یا Delrin | — |
واشر | لاستیک سیلیکونی، لاستیک | —- |
Crimp Ferrule | مس آنیل شده | مثل بدنه |
