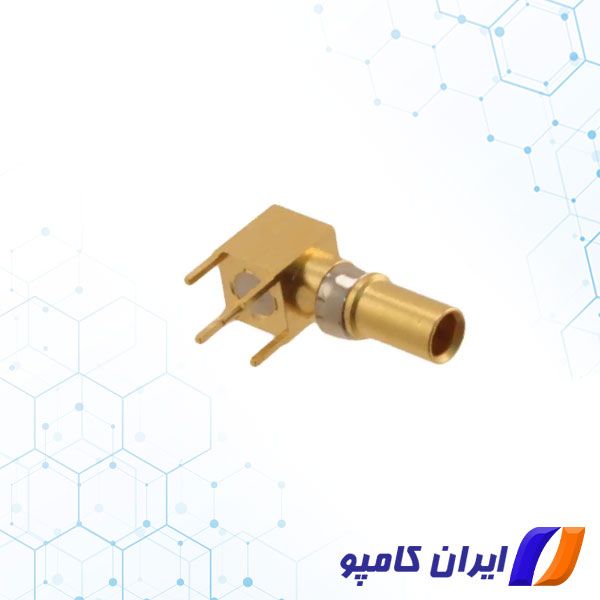

09030006262 کانکتور DIN41612

اتصالات DIN 41612 به طور گسترده ای در سیستم های الکتریکی Rack استفاده می شود. عملکرد استاندارد این کانکتورها ظرفیت حمل جریان 2 آمپر در هر پین و ولتاژ کاری 500 ولت است. هر دو رقم ممکن است به دلیل شرایط ایمنی و محیطی متغیر باشند. استفاده اصلی از کانکتورهای DIN 41612 به صورت ااتصال برد به برد است که در کانکتورهای PCB و مادربردها بیشتر استفاده می شوند. 09030006262 یک کانکتور دین 41612 نوع M می باشد. این کانکتور توسط شرکت Harting تولید شده است.
برای مشاهده انواع کانکتور DIN 41612 اینجا را کلیک کنید

کانکتور DIN 41612

یک کانکتور استاندارد صنعتی است که به طور گسترده برای اتصال بردها، ماژول ها به برد دیگری مانند مادربرد در یک سیستم مورد استفاده قرار می گیرد.

کانکتور مطابق با استاندارد DIN 41612 است. با توجه به محبوبیت کانکتور و استفاده جهانی آن، این استاندارد توسط سایر نهادها پذیرفته شده است و ممکن است به عنوان IEC 60603-2 و EN 60603-2 نامیده شود. با وجود این پذیرش، این کانکتور همچنان به عنوان کانکتور DIN 41612 شناخته می شود.

این کانکتور کاربردهای خاصی در سیستم‌هایی پیدا می‌کند که دارای ساختار باز هستند، جایی که کارت‌ها، ماژول‌ها و سیستم‌های Rack را می‌توان از تولیدکنندگان و تامین‌کنندگان مختلف دریافت کرد. برای اینکه بتوان این کار را انجام داد، عناصر مختلف از سازندگان مختلف باید قابلیت اتصال مطمئن را داشته باشند و برای این کار یک اتصال دهنده استاندارد مورد نیاز است.

کانکتورها دارای کنتاکت هایی هستند که در ردیف های یک، دو و یا سه تایی قرار گرفته اند که دو و سه ردیفه معروف ترین آنها می باشند. این ردیف‌ها دارای برچسب‌های a، b و c هستند، برای مثال ممکن است یک پین با شماره 21a یا 22b و غیره بسته به موقعیت و ردیف باشد.

به طور معمول ردیف ها دارای 16 یا 32 کنتاکت در هر ردیف هستند که امکان جابجایی 16، 32، 48، 64 یا 96 کنتاکت را فراهم می کند. پین ها در فاصله 0.1 اینچی (2.54 میلی متر) قرار دارند. برای خرید کانکتور دین 41612 با پارت نامبر 09030006262 با ما تماس بگیرید.
