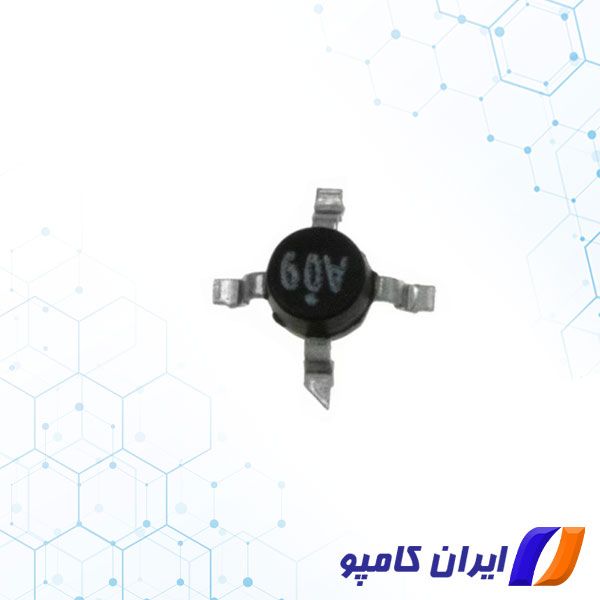

آی سی های تقویت کننده RF ( آمپلی فایر RF ) یا تقویت کننده های فرکانس رادیویی نوعی تقویت کننده هستند. تقویت کننده ها دستگاه های الکترونیکی هستند که قدرت سیگنال را افزایش می دهند. آمپلی فایرهای RF دستگاه هایی هستند که سیگنال کم توان را به سیگنال فرکانس بالا در ارتباطات فرکانس رادیویی افزایش می دهند. تقویت کننده های پاور RF معمولاً آنتن فرستنده را هدایت می کنند. آنها آی سی هایی هستند که در مدارهای الکترونیکی در کنار سایر قطعات مورد استفاده قرار می گیرند. MSA-0986-BLKG یک آمپلی فایر RF می باشد که توسط شرکت Avago Technologies تولید شده است.
نوع مونتاژ این قطعه SMD، بازه فرکانس آن 100MHz to 5.5GHz و ولتاژ تغذیه آن 9.4 ولت می باشد.
برای مشاهده انواع تقویت کننده اینجا را کلیک کنید
تقویت کننده RF چیست ؟
تقویت کننده های RF از جمله MSA-0986-BLKG می توانند در محدوده دلخواه فرکانس های ورودی تنظیم شوند. آنها همچنین می توانند Gain، Buffer و Drive برای سیگنال های ضعیف را فراهم کنند. انواع مختلفی از تقویت کننده های RF وجود دارد که با محدوده فرکانس، جریان تغذیه، ولتاژ تغذیه، بهره و توان خروجی مشخص می شوند. محدوده فرکانس که به عنوان پهنای باند نیز شناخته می شود، بر حسب مگاهرتز داده می شود و به ظرفیت کانال ارتباطی اشاره دارد.
هرچه دامنه فرکانس بیشتر باشد، تقویت کننده برای کاربردهای عمومی بهتر است. محدوده فرکانس با فرکانس کاری که اغلب بر حسب گیگاهرتز داده می شود متفاوت است. Power Gain که به dB محاسبه می شود، نسبت توان خروجی به توان ورودی را نشان می دهد.
تقویت کننده ها بر اساس کلاس خود دسته بندی می شوند. این یک نمای کلی از ویژگی ها و عملکرد تقویت کننده می دهد. آنها با استفاده از نمادهای حروف، مانند Class-A، Class-B، Class-C، Class-D یا Class-AB طبقه بندی می شوند.
اگرچه تقویت کننده RF شکل سیگنال را تغییر نمی دهد و هیچ پردازش سیگنال آنالوگ را انجام نمی دهد، اما همچنان نقش های حیاتی و متفاوتی در هر مرحله از زنجیره سیگنال دارد. تقویت کننده RF اساساً یک تقویت کننده تنظیم شده است که سیگنال ورودی اطلاعات پخش یا ارسال شده را قادر می سازد سیگنال خروجی را کنترل کند. این قطعه از شبکه های تعیین کننده فرکانس برای تبدیل سیگنال ورودی به سیگنال خروجی استفاده می کند و پاسخ مورد نیاز را در یک فرکانس مشخص ارائه می دهد.
از ویژگی های اصلی تقویت کننده RF خطی بودن، راندمان، توان خروجی و افزایش سیگنال است. با این حال، تقویت کننده های RF بر اساس کاربردشان دسته بندی می شوند.
انواع آی سی تقویت کننده
اصطلاح تقویت کننده RF در واقع مجموعه گسترده ای از توابع تقویت کننده را در سراسر طیف RF، از چند مگاهرتز تا محدوده چند گیگاهرتز، در بر می گیرد. اجزای تقویت کننده RF در بسته های نیمه هادی استاندارد LFCSP، SOT-89 و MSOP عرضه می شوند ( پکیج MSA-0986-BLKG به صورت SOT-86 می باشد ). از انواع تقویت کننده RF می توان به موارد زیر اشاره کزد:
- RF Amplifier Power Gain :اگر سیگنال آنقدر کم باشد که در جای دیگری از مدار مفید نباشد، می توان آن را توسط این تقویت کننده افزایش داد. تقویت کننده سطح سیگنال را با حداقل نویز افزایش می دهد و حتی می تواند با سیگنال های بسیار سطح پایین مانند سیگنال های آنتن استفاده شود.
- تقویت کننده قدرت RF : این نوع تقویت کننده برق الکترونیکی سیگنال فرکانس رادیویی کم توان را به سیگنال توان بالاتر تبدیل می کند.
شما می توانید برای دریافت اطلاعات تکمیلی درباره ویژگی ها و مشخصات آمپلی فایر MGA-81563 با متخصصان ما در ایران کامپو تماس بگیرید.
کاربرد
کارکردن با سیگنال های RF در مدارها یک چالش همیشگی است. سیگنال های فرکانس بالا، که در سطوح ولتاژ پایین هستند، به سرعت نویز اضافه شده را از اطراف جذب کرده و overload می شوند. استفاده از تقویت کننده RF سیگنال ها را تقویت و اصلاح می کند.
یک کاربرد عادی تقویت کننده RF تقویت سیگنال دریافتی از آنتن قبل از از دست دادن آن با سیگنال نوسانگر محلی در اولین آشکارساز گیرنده رادیویی است. آمپلی فایرهای RF کاربردهای گوناگون و بسیاری دارند. هر زمانی که نیاز به تبدیل کردن سیگنال فرکانس رادیویی به سیگنال با توان بالاتر داشته باشد، تقویت کننده RF نقش محوری را ایفا می کند. آنها در هواپیماهای تجاری و جنگی، فضا، سخت افزار الکترونیکی، دستگاه های دریایی، اینترنت موبایل، ارتباطات ماهواره ای و ارتباطات بی سیم استفاده می شوند.
تقویت کننده های RF کاربردهای بی سیم متنوعی از جمله تست ارتباطات و تشخیص پزشکی و همچنین ارتباطات صوتی دارند. از دیگر برنامه های کاربردی می توان به ایستگاه های 4G و 5G، وایرلس و رادیوها اشاره کرد. شما می توانید به منظور خرید آمپلی فایر RF با پارت نامبر MSA-0986-BLKG با کارشناسان ما تماس بگیرید.
تقویت کننده های کم نویز (LNA) : عمدتاً در سیستم های ارتباطی برای تقویت سیگنال های ضعیف گرفته شده توسط آنتن استفاده می شوند.
تقویتکنندههای Broadband : تقویتکنندههای RF با پاسخ صاف در طیف وسیعی از فرکانسها.
تقویت کننده های قدرت RF : تقویت کننده های RF که سیگنال فرکانس رادیویی کم توان را به سیگنال بزرگتر برای هدایت آنتن فرستنده تبدیل می کند. آنها در طیف گسترده ای از دستگاه ها، از جمله ارتباطات بی سیم، تلویزیون، رادار، و گرمایش RF استفاده می شوند.
تقویت کنندههای مایکروویو حالت جامد : تقویتکنندههای RF برای کاربردهایی که پهنای باند گسترده و بهره بالا لازم است کاربرد دارند.
پارت نامبر MSA-0986-BLKG
پکیج | SOT-86 |
نوع مونتاژ | Smd |
دمای عملیاتی | +150C |
تعداد پایه | 4 |
نوع | General Purpose Amplifiers |
تکنولوژی | Si |
فرکانس | 100MHz to 5.5GHz |
Gain | 7.2dB |
ولتاژ تغذیه | 9.4V |
تعداد کانال | 1 |
شرکت تولید کننده | Avago Technologies |
برای مشاهده قیمت و خرید آمپلی فایر فرکانس بالا با پارت نامبر TQP3M9009 کلیک کنید.
