LL1608-FSL12NJ یک سلف چند لایه است که همانطور که از نام آن پیداست، این سلف ها دارای چندین لایه سیم هستند که روی هم پیچیده شده اند. چنین سلف هایی به دلیل افزایش تعداد چرخش سیم پیچ، اندوکتانس زیادی دارند. در این سلف های چند لایه نه تنها اندوکتانس سلف افزایش می یابد بلکه ظرفیت بین سیم ها نیز افزایش می یابد. بزرگترین مزیت این سلفها این است که با دادن فرکانسهای کاری کمتر، میتوانیم نتایج اندوکتانس بالاتری به دست آوریم. این انواع در فرکانسهای بالا برای کاهش نویز، در ماژولهای پردازش سیگنال مانند شبکههای محلی بیسیم، بلوتوث و غیره استفاده میشوند. همچنین در سیستمهای ارتباطی سیار کاربرد دارند.
سلف چند لایه چیست ؟
یک سلف چند لایه شامل یک الگوی سیم پیچ رسانای اول و یک الگوی سیم پیچ رسانای دوم است که در دو لایه در قسمت بالایی یک بدنه چند لایه قرار گرفته اند و به صورت الکتریکی به صورت متوالی به صورت سری به 2 الگوی سیم پیچ رسانای دیگر متصل می شوند. قسمت پایینی بدنه چند لایه و در نتیجه یک سیم پیچ مارپیچ را تشکیل می دهد.
انواع مختلفی از سلفهای چندلایه وجود دارد که ما در Irancompoco بسیاری از رایجترین انواع آن را که بر اساس اندازه، حداکثر جریان، اندوکتانس ، مقاومت DC، نوع بستهبندی و تحمل طبقهبندی میشوند، عرضه میکنیم. همچنین شما می توانید برای دریافت مشاوره با کارشناسان ما در ارتباط باشید.
رایج ترین اندازه ها برای مقاومت DC 100 mΩ، 300 mΩ و 500 mΩ هستند. اندوکتانس اسمی می تواند بین 2 nH تا 100 μH باشد، که رایج ترین سلف های چند لایه دارای اندوکتانس اسمی 4.7 nH، 100 nH، 1 μH یا 10 μH هستند.
کاربرد سلف های مولتی لایر
سلف های چندلایه را می توان در سیستم های ارتباطی سیار و برنامه هایی که نیاز به کاهش نویز در فرکانس بالا و تطابق امپدانس دارند استفاده کرد. در کاربردهای فرکانس بالا، سلف های چندلایه را می توان در ماژول های پردازش سیگنال مانند تلفن های همراه، بلوتوث، شبکه های WLAN و تیونرها استفاده کرد.

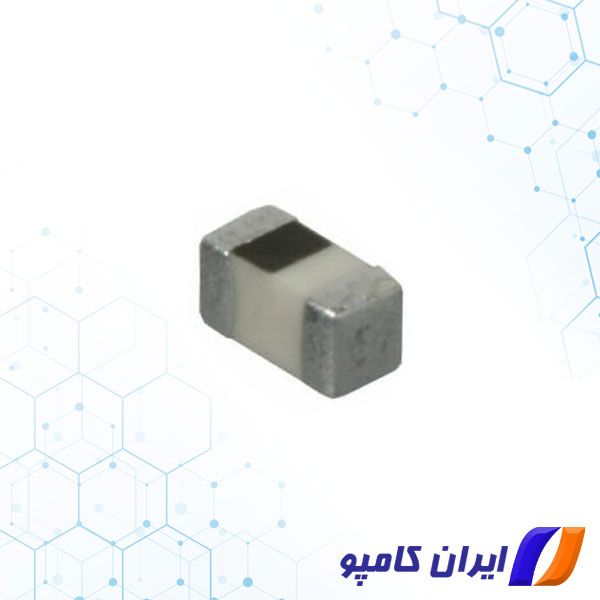

Irancompoco دارای مجموعه ای کامل از سلف های چند لایه از چندین سازنده می باشد از جمله LL1608-FSL12NJ که یک سلف 12 نانو هانری تولید شرکت Toko می باشد که شما می توانید به عنوان سلف های smd، سلف های تراشه چند لایه یا برای هر مداری که ممکن است به یک سلف الکتریکی نیاز داشته باشد، استفاده شود.
همچنین اگر شما یک برند خاصی در نظر دارید، ما با تولیدکنندگان متعددی مانند AVX، موراتا، دستگاههای صنعتی پاناسونیک یا TDK و سایر تولیدکنندگان سروکار داریم. شما می توانید تمامی محصولات آنها را در سایت ما مشاهده کنید و یا با تماس با ما آنها را سفارش دهید.
برای مشاهده انواع سلف اینجا را کلیک کنید
مشخصات فنی سلف LL1608-FSL12NJ
مقدار سلف | 12nH |
تلرانس | 5% |
مدل | Un Shielded |
سایز | 1608 |
SRF | 2.5GHz |
حداکثر جریان DC | 600mA |
حداکثر مقاومت DC | 0.28R |
Q | 46 |
شرکت تولید کننده | Toko |
