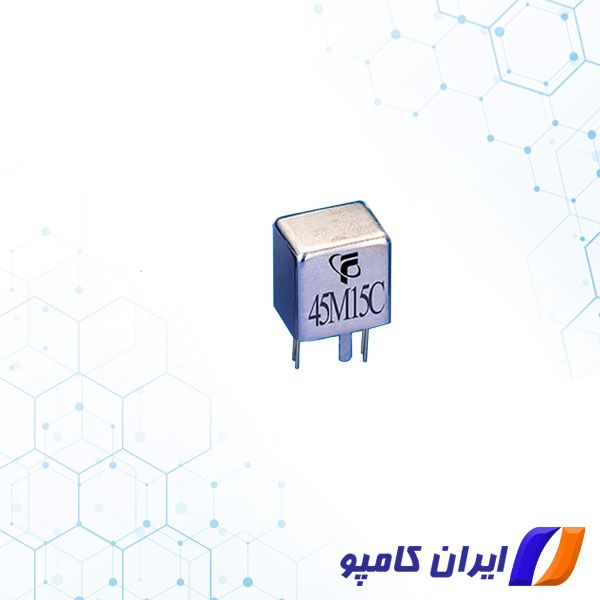

فیلترها مدارهای الکترونیکی هستند که سیگنال های خاصی راتایید و قبول می کنند و سیگنال های دیگر را رد می کنند. فیلترهای کریستالی فیلترهای الکترونیکی هستند که از کریستال های یکپارچه استفاده می کنند. از آنها در انواع وسایل ارتباطی الکترونیکی و رادیویی استفاده می شود. یک فیلتر کریستالی یکپارچه از یک کریستال بزرگ به جای چندین کریستال مجزا استفاده می کند. 45M15C یک فیلتر کریستالی با نوع مونتاژ Dip و فرکانس مرکزی 45 مگاهرتز می باشد که توسط شرکت CSPXO تولید شده است.
برای مشاهده انواع فیلتر اینجا را کلیک کنید
فیلتر کریستالی
فیلتر کریستالی معمولاً از کوارتز مصنوعی ساخته می شود. کریستال کوارتز به شکل خام بریده شده و سپس صیقل داده می شود تا سطحی صاف ایجاد شود. پس از صاف شدن کریستال، سطح آن به روش شیمیایی حکاکی می شود تا سطح آن را بیشتر اصلاح کند و اثرات گذر زمان را به حداقل برساند. در یک فیلتر یکپارچه، تک کریستال با دو مجموعه الکترود در دو طرف نصب می شود.
الکترودها بر روی سطوح بالا و پایین کریستال قرار می گیرند و معمولاً از نقره، طلا یا آلومینیوم ساخته می شوند. الکترودها از کیفیت رزونانس کریستال برای ارسال سیگنال استفاده می کنند.
فیلترهای کریستالی از اثر پیزوالکتریک برای انتقال سیگنال های فیلتر شده از یک مجموعه الکترود به مجموعه دیگر استفاده می کنند. سیگنال های روی الکترودهای مبدأ باعث می شود کریستال در فرکانس خاصی ارتعاش کند. فقط سیگنالهای داخل باند گذر فیلتر از طریق کریستال به مجموعه دوم الکترودها اجازه داده میشوند. این فیلتر Band pass کریستالی در فرکانس 30 مگاهرتز یا کمتر از آن به طور موثر و مقرون به صرفه عمل می کند.
برای مشاهده انواع فیلتر کریستالی اینجا را کلیک کنید
دلایل و موارد استفاده
- هزینه کمتر
- زمان تولید کمتر
- اندازه بسته بندی کوچکتر
موارد استفاده از فیلتر کریستالی
- ایستگاه های مخابرات
- رادیوها (گیرنده/فرستنده)
- مودم ماهواره ای
- رادار
پارت نامبر 45M15C
دمای عملیاتی | -20C to +70C |
نوع مونتاژ | Dip |
پهنای باند (3db) | 7.5KHz |
فرکانس مرکزی | 45MHz |
افت باند عبور | 5dB |
شرکت تولید کننده | CSPXO |
