2N5160 ترانزیستور PNP

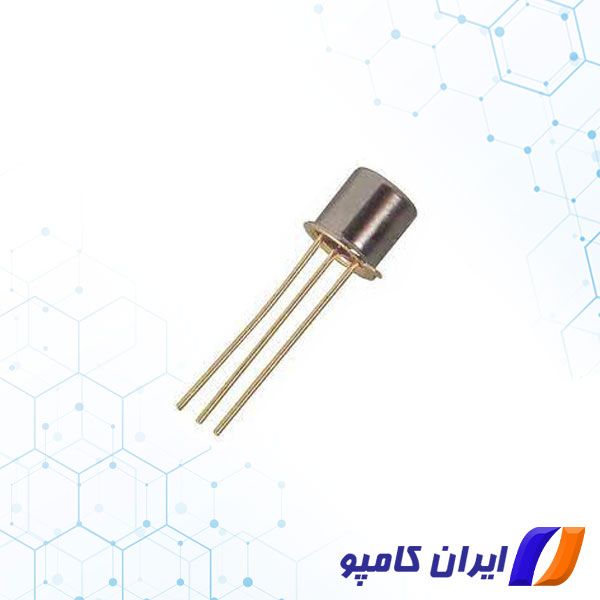

2N5160 یک ترانزیستور PNP سیلیکونی است که توسط شرکت موتورولا تولید شده است. نوع مونتاژ آن Dip و تعداد پایه های آن 3 می باشد.

ترانزیستور PNP دقیقا برعکس دستگاه ترانزیستور NPN است.

اساساً، در این نوع ساخت ترانزیستور، دو دیود نسبت به نوع NPN معکوس می‌شوند و یک نوع پیکربندی (مثبت-منفی-مثبت) را نشان می‌دهند، با فلشی که ترمینال Emitter را نیز مشخص می‌کند، این بار در نماد ترانزیستور به سمت داخل اشاره می‌کند.

همچنین، تمام قطبیت‌های یک ترانزیستور PNP معکوس می‌شود که به این معنی است که جریان را به پایه خود می‌ریزد، در مقابل ترانزیستور NPN که جریان را از پایه خود «Source» می‌کند. تفاوت اصلی بین دو نوع ترانزیستور این است که سوراخ ها حامل مهم تر برای ترانزیستورهای PNP هستند، در حالی که الکترون ها حامل مهم ترانزیستورهای NPN هستند.

ترانزیستورهای PNP از یک جریان پایه کوچک و یک ولتاژ پایه منفی برای کنترل جریان Emitter-Collector بسیار بزرگتر استفاده می کنند. به عبارت دیگر برای یک ترانزیستور PNP، Emitter نسبت به پایه و همچنین نسبت به Collector مثبت تر است.

ساختار یک ترانزیستور PNP از دو ماده نیمه هادی نوع P در دو طرف یک ماده نوع N تشکیل شده است .

برای مشاهده انواع ترانزیستور PNP اینجا را کلیک کنید

موارد استفاده PNP

ترانزیستور PNP برای منبع جریان استفاده می شوند، یعنی جریان از Collector خارج می شود.

ترانزیستور PNP به عنوان سوئیچ استفاده می شوند.

در مدارهای تقویت کننده استفاده می شوند.

ترانزیستور PNP زمانی استفاده می‌شوند که باید چیزی را با فشار دادن یک دکمه خاموش کنیم. یعنی خاموشی اضطراری

در مدار Darlington pair استفاده می شود.

مدارهای جفت همسان برای تولید توان پیوسته استفاده می شود.

موتورهای سنگین برای کنترل جریان جریان استفاده می شود.

مورد استفاده در روباتیک.

برای مشاهده قیمت و خرید انواع ترانزیستور اینجا را کلیک کنید.

پارت نامبر 2N5160
