کانکتورهای RF (فرکانس رادیویی) در بسیاری از محصولات از جمله رادیوها، محافظ های برق، کابل های کواکسیال و آنتن ها کاربرد دارند. کانکتور RF مدلهای گوناگونی دارند از جمله Type-N ، SMA ، BNC ، TNC، MCX و… کاربرد دارند.

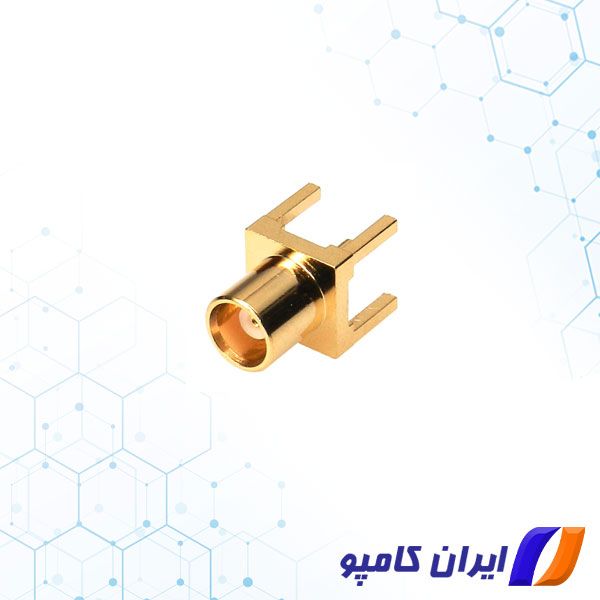

252105 میکرو کانکتور کواکسیال (MCX) مادگی یک اتصالدهندهی بسیار کوچک تولید شرکت Amphenol است که برای استفاده در موارد دارای محدودیت طراحی شده است. کانکتورها قطعات و یا وسایلی هستند که برای اتصال یا قطع مدارهای الکتریکی و … مورد استفاده قرار می گیرند.شما بدون نیاز به هیچ ابزار پیشرفته ای می توانید آنها را به راحتی قطع یا وصل کنید. در صنایع دیجیتال، ویدئو، صوتی، RF و مایکروویو، انواع مختلفی از کانکتور کابل کواکسیال وجود دارد. هر کدام بر اساس استفاده نهایی یا کاربرد، مزایای منحصر به فردی را ارائه می دهند.
کانکتور mcx
هنگامی که برای کار با محدودیت فضا، اندازه، وزن و زمان مواجه هستید، اتصال دهندههای میکروی کواکسیال به کمکتان میآیند. کانکتورهای MCX کاهش 30 درصدی فضا را نسبت به انواع SMB/SMC مشابه امکان پذیر می کنند. ویژگی اتصال Snap-On بین دستگاه ها به کاربر سهولت مونتاژ را در طرح بندی های بسته بندی متراکم ارائه می دهد و میتوانند فرکانسهای از ۰ تا ۶ گیگاهرتز را پوشش دهند. MCX در دو نوع 50 و 75 اهم موجود است و به لحاظ ساختار خود امکان اتصال حالات مختلف با کابل را دارا هستند. جهت مشاوره و خرید انواع کانکتور mcx با کارشناسان فروش ایران کامپو در تماس باشید.
جهت مشاهده قیمت و خرید کانکتور اینجا را کلیک کنید.
کاربرد 252105 کانکتور MCX مادگی
بیشترین موارد مصرف کانکتورهای MCX در
- اتصالات وایرلس
- GPS
- کارتهای تونر تلویزیون
- سخت افزارهای رادیویی و اتصالات دیجیتالی سلولی
میباشد که نوع اتصال این کانکتورها به صورت چفتی است و برای اتصال به هیچ ابزاری نیاز ندارند.
ابعاد محل اتصال 252105 کانکتور MCX مادگی
برای مشاهده انواع کانکتورهای MCX اینجا را کلیک کنید
مشخصات کانکتور MCX
الکتریکی:
- امپدانس: 50/75 اهم
- رنج فرکانسی: 0 تا 6 گیگاهرتز
- VSWR: کوچکتر مساوی 1.2
- نشتی RF: بزرگتر مساوی 60 دسی بل ( کابل های انعطاف پذیر)، بزرگتر مساوی 70 دسی بل ( کابل های Semi-rigid)
- ولتاژ مقاوم دی الکتریک: 750 ولت RMS
- ولتاژ نامی: بزرگتر مساوی 335 ولت RMS (وابسته به نوع کابل)
- مقاومت تماس درونی: کوچکتر مساوی 5 میلی اهم
- مقاومت تماس بیرونی: کوچکتر مساوی 2.5 میلی اهم
- مقاومت عایق: بزرگتر مساوی 1 گیگا اهم
مکانیکی:
- نحوه اتصال 252105 کانکتور MCX مادگی: Snap-on Coupling
- دوام کانکتور: بزرگتر مساوی 500 سیکل (فقط برای تماس مادگی مس برلیوم)، نیروی حاصل از ENGAGEMENT: کوچکتر مساوی 3.4 پوند
- نیروی انفصال : بین 1.4 تا 3.4 پوند
- نیروی نگهدارنده کابل: بزرگتر مساوی 7.3 پوند (برای کابل RG178)، بزرگتر مساوی 12.1پوند (برای کابل RG316)
شرایط محیطی:
- رنج مطلوب دمائی 252105 : منفی 55 – مثبت 155 درجه سانتیگراد
- خوردگی (نمک اسپری): MIL-STD-202, Method 101, Cond. B
- لرزش: MIL-STD-202, Method 204, Cond. C
- شوک حرارتی: MIL-STD-202, Method 107, Cond. F
- شوک مکانیکی: MIL-STD-202, Method 213, Cond. B
مشخصات کانکتور 252105
- رده محصول: RF Connectors / Coaxial Connectors
- سری: MCX
- جنسیت: Jack (Socket)
- آمپدانس: 50 اهم
- فرکانس: 6 گیگاهرتز
- اتصال پایانه: Solder Pin
- جهت: Straight
- قابلیت نصب پنلی : ندارد
- خاصیت مغناطیسی: ندارد
کابل های سازگار با 252105
- N/A
جهت مشاهده و خرید 252129 کانکتور MCX نری کلیک کنید.
مواد استفاده شده در کانکتور MCX
نام قطعات |
ماده به کار رفته |
جنس آبکاری |
بدنه |
برنج |
طلا یا نیکل |
اتصال بیرونی |
مس برلیوم |
طلا یا نیکل |
اتصال درونی |
نری: برنجی
مادگی: فسفر برنز یا مس بریلیم |
طلا یا نیکل |
عایق |
PTFE |
— |
واشر |
لاستیک سیلیکونی |
—- |
Crimp Ferrule |
مس آنیل شده |
مثل بدنه |
