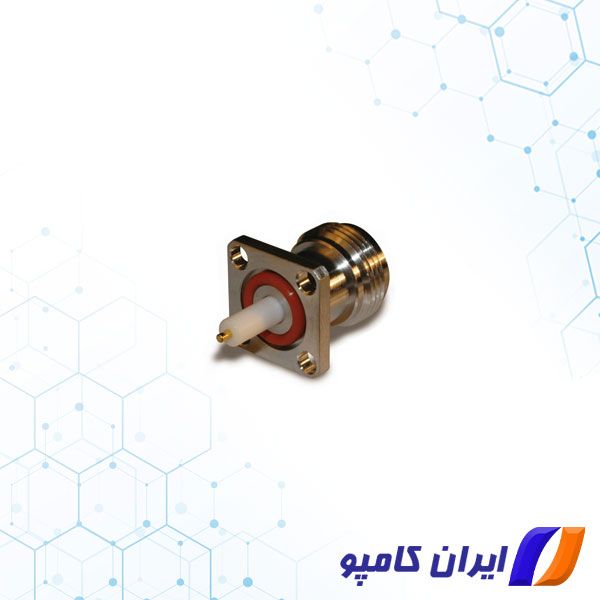

172117 یک کانکتور RF کواکسیال، مدل N-Type می باشد. این کانکتور توسط شرکت Amphenol که از پیشتازان تولید کانکتورهای RF می باشد ساخته شده است. از کانکتورها برای اتصال بخش های مختلف مدارها به یکدیگر استفاده می شود. معمولاً از یک کانکتور به این منظور استفاده می شود که ممکن است در آینده لازم باشد که بخش های مختلف از هم جدا شوند: ورودی های برق، اتصالات جانبی یا بردهایی که ممکن است نیاز به تعویض داشته باشند.
کانکتورهایRF (فرکانس رادیویی) در بسیاری از محصولات از جمله رادیوها، محافظ های برق، کابل های کواکسیال و آنتن ها کاربرد دارند. کانکتورهای RF مدل های گوناگونی دارند از جمله Type-N ، SMA ، BNC ، TNC و…
در صنایع دیجیتال، ویدئو، صوت، RF و مایکروویو، انواع مختلفی از کانکتور کابل کواکسیال وجود دارد. هر کدام بر اساس استفاده نهایی یا کاربرد، مزایای منحصر به فردی را ارائه می دهند. در زیر برخی از رایج ترین انواع اتصال دهنده های کواکسیال به همراه ویژگی های متمایز و کاربردهای مورد نظر آورده شده است.
برای مشاهده قیمت و خرید انواع کانکتور کلیک کنید.
کانکتور N-Type
کانکتور Type-N در دهه 1940 توسعه یافت و به نام Paul Neil از آزمایشگاه Bell نامگذاری شد. این کانکتور برای رفع نیاز به یک کانکتور RF با اندازه متوسط و مقاوم در برابر آب و هوا ساخته شده است. این یک کانکتور RF رزوه ای، مقاوم در برابر آب و هوا و با اندازه متوسط است که می تواند تا 18 گیگاهرتز کار کند.
اتصالات Type-N را می توان در طیف گسترده ای از برنامه ها مانند آنتن ها، تلفن های همراه، نظامی، هوافضا، ایستگاه ها، قطعات، مونتاژ کابل، ابزار دقیق، رادار، مایکروویو، WLAN، SATCOM و مخابرات استفاده کرد.
برای مشاهده انواع کانکتور N-Type اینجا را کلیک کنید
ویژگی ها
فرکانس : تا 11GHz (بعضی از آنها تا 18GHz کار می کنند)
آمپدانس کانکتور کواکسیال : 50 و 75 اهم
VSWR : 1.30:1 Typ.
Shielding Effectiveness : <-100 dB
Dielectric Withstanding Voltage : 3000 VRMS
دما : -55° C to +165° C
مشخصات مکانیکی
قطر خروجی در کانکتورهای N-Type نر : 0.827 inches / 20.3 mm
قطر خروجی در کانکتورهای N-Type مادگی : 0.628 inches / 15.7 mm
Connector Thread : 5/8 inch 24 turns per inch
172117 پارت نامبر
گروه | N Type |
جنسیت | Jack/Female Socket |
جنسیت بدنه | Plug |
روش نصب ترمینال | Round Post |
آمپدانس | 50R |
روش نصب پنل | Four Hole Flange |
حداکثر فرکانس | 11GHz |
نوع قفل شدن | Threaded |
شرکت تولید کننده | Amphenol |
برای مشاهده قیمت و خرید کانکتور N Type با پارت نامبر R161054000 کلیک کنید.
