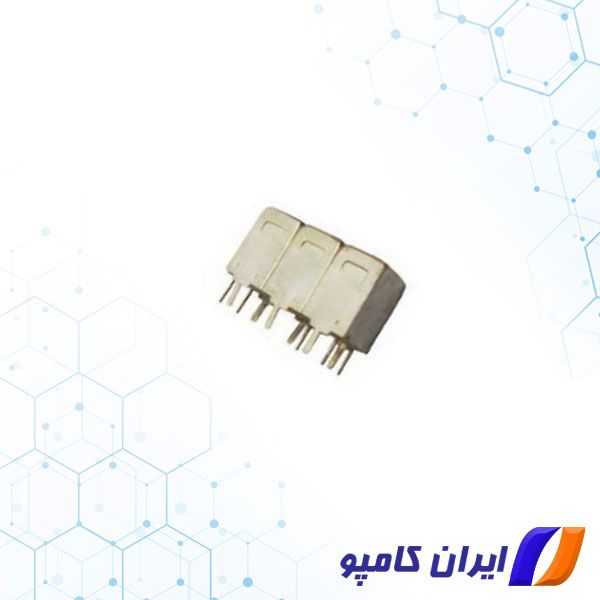

فیلتر RF (Helical Bandpass Filter) از تعدادی رزوناتور مختلف تشکیل شده است. TT67188B-72M یک فیلتر مارپیچ تولید شرکت Temwell Corporation می باشد که شما برای تهیه انواع این فیلترها و بررسی سایر فیلترهای الکترونیکی می توانید با کارشناسان تماس بگیرید. به طور معمول می تواند شامل 2 تا 6 بخش باشد و شکل ساختاری آن شبیه به یک مارپیچ است که به آن فیلتر مارپیچی (چوک فیلتر) نیز می گویند. ساختار اصلی و عملکرد فیلتر Helical Bandpass قطعات پسیو بدون برق هستند.
از نظر فیزیکی، یک فیلتر هلیکال RF یک سیم پیچ مارپیچی است که توسط یک پوسته محافظ رسانای مربع شکل احاطه شده است. یک سر سیم پیچ مارپیچی به بار متصل می شود و سر دیگر باز می ماند، اصل کار آن شبیه رزوناتور کواکسیال است، اما طول موج آن بسیار کوتاهتر است زیرا هادی داخلی مارپیچی شکل انتشار موج را کاهش می دهد. سرعت، و طول سیم تنها یک چهارم طول موج هدف است.
فیلتر هلیکال یا Helical Bandpass Filter
فیلتر هلیکال RF دارای سازگاری محیطی عالی است، به خصوص عملکرد عملیاتی مربوطه را می توان برای یک محیط دمایی خاص تنظیم کرد. به طور کلی، فیلتر مارپیچ RF می تواند از -30 درجه سانتیگراد تا +75 درجه سانتیگراد کار کند، با این حال، عملکرد را می توان به طور جداگانه برای -40 ℃ یا +85 درجه سانتیگراد تنظیم کرد. از نظر تئوری، به دلیل روش ساخت خاص، می تواند عملکرد Q بالاتری داشته باشد، بنابراین از نظر افت و میرایی عملکرد عالی دارد. دمای عملیاتی TT67188B-72M از 0 تا +60 درجه سانتی گراد می باشد.
فیلتر هلیکال RF معمولا برای فرکانس های مختلف بین 50 مگاهرتز تا 3000 مگاهرتز مناسب است. به طور کلی، به دلیل ساختار فیلتر هلیکال، استفاده از آن به شکل فیلتر BandPass بیشتر است. انعطاف پذیری طراحی بسیار بالایی دارد و ساختار آن را می توان به سرعت با توجه به نیازهای فرکانس مختلف تنظیم کرد تا نیازهای هر پهنای باند را برآورده کند. در عین حال، با افزایش تعداد تشدید کننده ها برای بهبود عملکرد فیلتر، همچنین می تواند به سرعت نیازهای عملکرد فیلتر را برآورده کند. در حال حاضر، فیلتر هلیکال دارای حداکثر 6 تشدید کننده است که می توان به آنها دست یافت و ایزوله می تواند به بالای 80-90dBc برسد.
علاوه بر این، فیلتر باند گذر هلیکال RF عملکرد تنظیم پارامترهای فرکانس مرکزی را فراهم می کند و به کاربران و مهندسان اجازه می دهد تا پارامترهای فرکانس مرکزی را در دامنه های کوچک، از 1-3 مگاهرتز تا 5-10 مگاهرتز تنظیم کنند. قابلیت تنظیم محدوده خود تنظیم با توجه به پارامترهای فیلتر RF در شبیه سازی طراحی تغییر می کند.
برای مشاهده انواع فیلتر الکترونیکی اینجا را کلیک کنید
کاربرد فیلتر مارپیچ یا چوک فیلتر
به طور کلی، کاربران می توانند فیلتر هلیکال RF را با پارامتر فرکانس مرکزی نزدیک به تقاضا و کاربرد مد نظر خود خریداری کنند و سپس پارامتر فرکانس مرکزی را پس از نصب بر روی دستگاه تنظیم کنند و در نهایت به بهترین عملکرد خروجی دست یابند. بنابراین از دیگر ویژگی های Helical Bandpass Filter میتوان به قابل تنظیم بودن (Tunable) نیز اشاره کرد.
از کاربردهای ارتباطاتی این فیلتر می توان به موارد زیر اشاره کرد:
تجهیزات ارتباطی وایرلس یا بدون سیم: ارتباطات کامیون، ارتباطات قطار، ارتباطات اقیانوسی و هوایی.
تجهیزات پخش: تلویزیون، تلویزیون کابلی
ارتباطی شبکه: دستگاه های TX و RX داخلی، واکی تاکی
تجهیزات ارتباطی پیشگیری از بلایا: آتش نشانی، پخش اضطراری
اندازه گیری تجهیزات: توسعه آزمایشگاهی، آزمایش مرکز آزمایش
پارازیت سیگنال: پارازیت ساختمان، پارازیت بیمارستان، پارازیت تاسیسات نظامی
جدول مشخصات TT67188B-72M
نوع مونتاژ | Dip |
پهنای باند 3db | 5MHz |
فرکانس مرکزی | 72MHz |
سری | 7H3 |
درجه فیلتر ( تعداد رزوناتور ) | 3 |
شرکت تولید کننده | Temwell Corporation |
