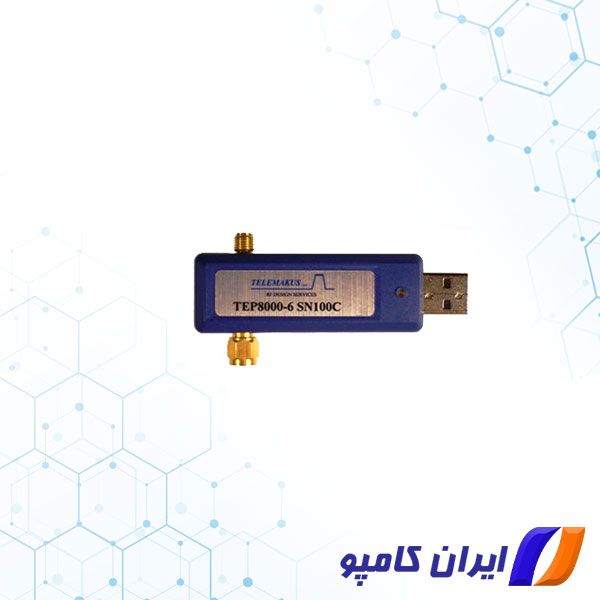

TEP8000-6 یک شیفتر فاز دیجیتال RF با کیفیت آزمایشگاهی با محدوده فاز 360 درجه و تنها 5db از دست دادن معمول است. این دستگاه از 4 تا 8 گیگاهرتز کار میکند و میتوان آن را با هر رایانه شخصی ویندوز XP یا 7 از طریق USB با رابط کاربری گرافیکی ساده کنترل کرد. TEP8000-6 کوچکترین شیفتر فاز مایکروویو USB موجود تولید شرکت Telemakus می باشد و قیمت آن به میزان قابل توجهی کمتر از عرضه های فعلی بازار است.
کاربردها شامل کنترل دینامیکی فاز سیگنال RF است. هنگامی که با یک تضعیف کننده مانند TEA8000-6 ترکیب می شود، می توان یک سیستم کنترل بهره و فاز ایجاد کرد. Phase Shifter حاوی 0.5 گیگابایت حافظه فلش است که برای فایل های نصب، test data و سایر اسناد پشتیبانی استفاده می شود.
شیفت دهنده فاز RF دیجیتال چیست؟
شیفترهای فاز RF دیجیتال دستگاه هایی هستند که برای تغییر فاز سیگنال RF به صورت دیجیتالی و در عین حال ثابت نگه داشتن دامنه آن استفاده می شوند. تغییر فاز Digital Phase Shifter با استفاده از Digital Logic Control کنترل می شود. تعداد بیت ها می تواند LSB حداقل افزایش تغییر فاز را که می تواند برای یک شیفتر فاز دیجیتال خاص اعمال شود تعیین کند. این شیفت دهنده های فاز در گیرنده های EW، رادارهای آب و هوایی و نظامی، ارتباطات ماهواره ای، ماژول های شکل دهی پرتو، لغو فاز و برنامه های جنگ الکترونیک استفاده می شوند. هنگامی که به دنبال تغییر دهنده فاز دیجیتال هستید، پارامترهای زیر مهم هستند:
- فرکانس : این محدوده فرکانسی است که در آن شیفتر فاز دیجیتال یک تغییر فاز را فراهم می کند.
- Phase Shift : محدوده کل تغییر فاز شیفتر فاز در اینجا مشخص خواهد شد. واحد این درجه است.
- تعداد بیت ها: تعداد کل بیت هایی که می توان برای کنترل تغییر فاز استفاده کرد. هرچه تعداد بیتها بیشتر باشد، وضوح تغییر فاز بهتر است، یعنی هر مرحله کوچکتر.
- LSB : کم اهمیت ترین بیت شیفتر فاز یا Least Significant Bit، حداقل مرحله تغییر فاز شیفتر فاز دیجیتال خواهد بود.
جدول مشخصات TEP8000-6
نوع مونتاژ | Connector |
نوع | Digital |
نوع کانکتور | SMA Jack*2&USB A |
محدوده فرکانسی | 4-8GHz |
شرکت تولید کننده | Telemakus |
