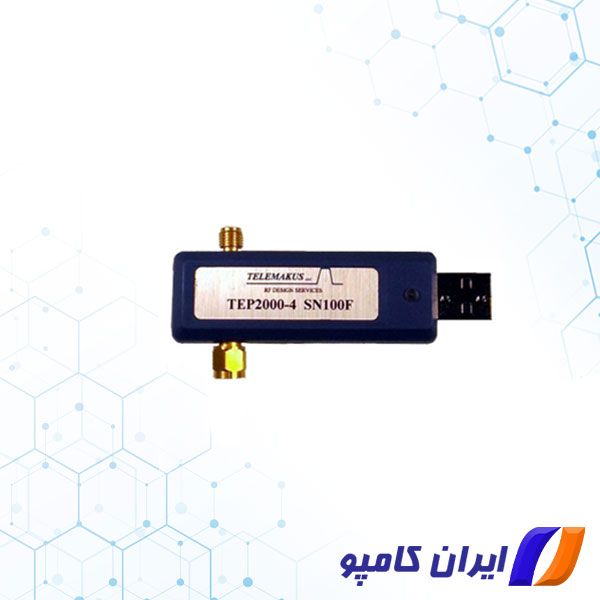

TEP2000-4 یک شیفت دهنده فاز دیجیتال RF یا Digital Phase Shifter با کیفیت آزمایشگاهی با محدوده فاز 360 درجه و Insertion loss 4dB می باشد. این دستگاه از 1 تا 2 گیگاهرتز کار می کند و با هر سیستم عامل ویندوز XP، 7 یا 8 از طریق USB با رابط کاربری گرافیکی ساده ارائه شده قابل کنترل است. TEP2000-4 کوچکترین شیفتر فاز مایکروویو USB موجود تولید شرکت Telemakus می باشد و قیمت آن به میزان قابل توجهی کمتر از عرضه های فعلی بازار است.
کاربردها شامل کنترل دینامیکی فاز سیگنال RF است. هنگامی که با یک تضعیف کننده، مانند TEA4000-7 ترکیب می شود، می توان یک سیستم کنترل بهره و فاز ایجاد کرد. Phase Shifter حاوی 0.5 گیگابایت حافظه فلش است که برای فایل های نصب، داده های تست، درایورها، اسناد و اطلاعات تعریف شده توسط کاربر استفاده می شود.
شیفت دهنده فاز RF دیجیتال چیست؟
شیفترهای فاز RF دیجیتال دستگاه هایی هستند که برای تغییر فاز سیگنال RF به صورت دیجیتالی و در عین حال ثابت نگه داشتن دامنه آن استفاده می شوند. تغییر فاز Digital Phase Shifter با استفاده از Digital Logic Control کنترل می شود. تعداد بیت ها می تواند LSB حداقل افزایش تغییر فاز را که می تواند برای یک شیفتر فاز دیجیتال خاص اعمال شود تعیین کند. این شیفت دهنده های فاز در گیرنده های EW، رادارهای آب و هوایی و نظامی، ارتباطات ماهواره ای، ماژول های شکل دهی پرتو، لغو فاز و برنامه های جنگ الکترونیک استفاده می شوند. هنگامی که به دنبال تغییر دهنده فاز دیجیتال هستید، پارامترهای زیر مهم هستند:
- فرکانس : این محدوده فرکانسی است که در آن شیفتر فاز دیجیتال یک تغییر فاز را فراهم می کند.
- Phase Shift : محدوده کل تغییر فاز شیفتر فاز در اینجا مشخص خواهد شد. واحد این درجه است.
- تعداد بیت ها: تعداد کل بیت هایی که می توان برای کنترل تغییر فاز استفاده کرد. هرچه تعداد بیت‌ها بیشتر باشد، وضوح تغییر فاز بهتر است، یعنی هر مرحله کوچک‌تر.
- LSB : کم اهمیت ترین بیت شیفتر فاز یا Least Significant Bit، حداقل مرحله تغییر فاز شیفتر فاز دیجیتال خواهد بود.
جدول مشخصات TEP2000-4
| نوع مونتاژ | Connector |
| نوع | Digital |
| نوع کانکتور | SMA Jack*2&USB A |
| محدوده فرکانسی | 1-2GHz |
| Number of Bits | 12bit |
| شرکت تولید کننده | Telemakus |
