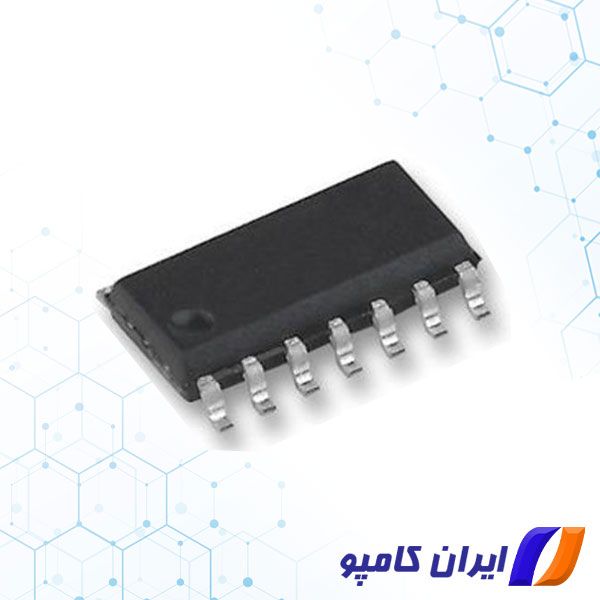

MC74HC03AD یک آی سی گیت NAND می باشد که توسط شرکت ON Semiconductor تولید شده است. از مشخصات این نیمه هادی می توان گفت که تعداد گیت های آن 4، تعداد لاین های ورودی آن 2 و تعداد لاین های خروجی آن یک عدد می باشد.
شما می توانید برای خرید این آی سی گیت با پارت نامبر MC74HC03AD با کارشناسان ما در ایران کامپو در ارتباط باشید. ایران کامپو ارائه دهنده کلیه آی سی ها و نیمه هادی های برندهای معتبر جهانی در ایران با ضمانت کیفیت و بهترین قیمت.
آی سی گیت منطقی
گیت منطقی وسیله ای است که همانند بلوک ساختمانی برای مدارهای دیجیتالی عمل می کند. آنها عملکردهای منطقی پایه ای را انجام می دهند که برای مدارهای دیجیتالی اصلی هستند. اکثر دستگاه های الکترونیکی که امروزه استفاده می کنیم دارای نوعی گیت منطقی می باشند. به عنوان مثال، گیت های منطقی را می توان در فناوری هایی مانند گوشی های هوشمند، تبلت ها یا در دستگاه های مموری استفاده کرد.
در یک مدار، گیت های لاجیک بر اساس ترکیبی از سیگنال های دیجیتالی که از ورودی های آن می آیند، تصمیم گیری می کنند. اکثر گیت های منطقی دو ورودی و یک خروجی دارند. گیت های منطقی بر اساس جبر بولی ( Boolean ) هستند. در هر لحظه، هر پایانه در یکی از دو حالت باینری، نادرست یا درست است. False نشان دهنده 0 و True نشان دهنده 1 است. بسته به نوع گیت Logic مورد استفاده و ترکیب ورودی ها، خروجی باینری متفاوت خواهد بود.
یک گیت منطقی را می توان مانند یک کلید روشنایی در نظر گرفت، که در آن یک موقعیت خروجی خاموش است یعنی 0 و در موقعیت دیگر، روشن است یعنی 1. گیت های منطقی معمولاً در مدارهای مجتمع ( IC ) استفاده می شوند.
به طور کلی هفت مدل آی سی گیت منطقی وجود دارد که عبارتند از : AND, OR, XOR, NOT, NAND, NOR و XNOR
برای مشاهده قیمت و خرید انواع آی سی گیت منطقی اینجا را کلیک کنید.
آی سی گیت NAND
دو نوع گیت جهانی در الکترونیک دیجیتال وجود دارد که عبارتند از NAND و NOR. دلیل نامیدن این گیت ها به عنوان گیت های یونیورسال این است که با استفاده از گیت های یونیورسال می توانیم هر گیتی را که ممکن است گیت پایه یا گیت انحصاری باشد را پیاده سازی کنیم.
گیت NAND با ترکیب AND و گیت NOT طراحی شده است. گیت حباب دار OR را گیت NAND می نامند. شماره آی سی گیت NAND ، 7400 می باشد.
اگر یکی از ورودی ها در گیت NAND کم باشد در نتیجه خروجی زیاد می شود. اگر دو ورودی گیت NAND زیاد باشد، خروجی کم است. خروجی گیت AND یک تعریفی از گیت NAND است. گیت NAND یک گیت یونیورسال است، بنابراین با استفاده از یک گیت NAND یک گیت NOT را پیاده سازی می کنیم، با استفاده از دو گیت NAND یک گیت AND را اجرا می کنیم، با استفاده از سه گیت NAND یک گیت OR، با استفاده از چهار گیت NAND می توانیم یک گیت NOR ، X-OR را پیاده سازی کنیم و با استفاده از پنج گیت NAND یک گیت X-NOR را می توان پیاده سازی کرد.
برای مشاهده انواع آی سی گیت NAND اینجا را کلیک کنید
پارت نامبر MC74HC03AD
پکیج | SO |
نوع گیت منطقی | NAND |
تعداد گیت | 4 |
تعداد لاین های ورودی | 2 |
تعداد لاین های خروجی | 1 |
ولتاژ تغذیه | 2V-6V |
نوع مونتاژ | Smd |
تعداد پایه | 14 |
دمای عملیاتی | –55 +125 C |
شرکت تولید کننده | ON Semiconductor |
