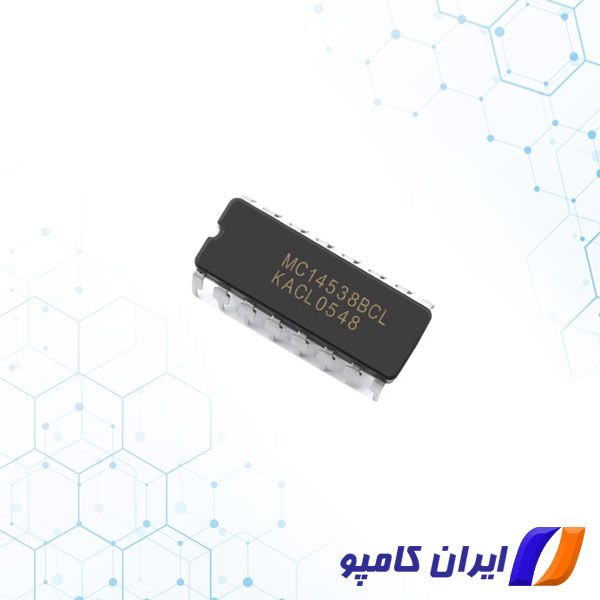

آی سی مولتی ویبراتور پارت نامبر MC14538BAL

مدارهای منطقی ترتیبی تکی را می توان برای ساخت مدارهای پیچیده تر مانند مولتی ویبراتورها، شمارنده ها، Shift Registers، لچ ها و حافظه ها استفاده کرد. اما برای این که این نوع مدارها به روشی متوالی کار کنند، نیاز به اضافه کردن نوعی پالس ساعت یا سیگنال زمان دارند تا باعث شود حالت آنها تغییر کند. پالس های ساعت به طور کلی شکل موج مربعی یا مستطیلی ممتد هستند که توسط یک مدار تولید کننده پالس مانند یک مولتی ویبراتور تولید می شوند. MC14538BAL یک آی سی مولتی ویبراتور Monostable تولید شرکت Motorola می باشد که برای تهیه آن می توانید با کارشناسان ما تماس بگیرید. همچنین متخصصان ما در شرکت ایران کامپو با بیش از 3 دهه تجربه در زمینه واردات قطعات الکترونیک از چین می توانند شما را در امور واردات قطعات مورد نیاز شما همراهی کنند.

بررسی آی سی مولتی ویبراتور

مدار مولتی ویبراتور بین حالت “High” و “Low” در نوسان است و خروجی پیوسته تولید می کند. مولتی ویبراتورهای پایدار به طور کلی دارای یک چرخه کاری حتی 50٪ هستند، یعنی 50٪ از زمان چرخه خروجی “HIGH” و 50٪ باقی مانده از زمان چرخه خروجی “OFF” است. به عبارت دیگر، چرخه وظیفه برای یک پالس زمان بندی astable (پایدار) 1:1 است.

مدارهای منطقی ترتیبی که از سیگنال ساعت برای همگام سازی استفاده می کنند، برای فعال کردن عمل سوئیچینگ خود به فرکانس و در نتیجه عرض پالس ساعت وابسته هستند. مدارهای ترتیبی همچنین می توانند وضعیت سوئیچینگ خود را با استفاده از لبه بالارونده، لبه سقوط یا هر دو لبه سیگنال ساعت تغییر دهند، همانطور که قبلاً در مدارهای فلیپ فلاپ اصلی دیده ایم. فهرست زیر عباراتی است که معمولاً با یک پالس زمان بندی یا شکل موج همراه است.

• Active HIGH : اگر تغییر حالت از “LOW” به “HIGH” در لبه افزایشی پالس ساعت یا در طول عرض ساعت رخ دهد.
• Active Low : اگر تغییر حالت از “HIGH” به “LOW” در لبه سقوط پالس ساعت رخ دهد.
• Clock Width : این زمانی است که در طی آن مقدار سیگنال ساعت برابر با منطق “1” یا HIGH است.
• Clock Period : این زمان بین انتقال های متوالی در یک جهت، یعنی بین دو لبه بالارونده یا دو لبه سقوط است.
• Duty Cycle : این نسبت عرض ساعت به دوره ساعت است.
• Clock Frequency : فرکانس ساعت متقابل دوره ساعت است، فرکانس = 1 / دوره ساعت. ( ƒ = 1/T )

برای مشاهده انواع آی سی مولتی ویبراتور اینجا را کلیک کنید

انواع آی سی های مولتی ویبراتور Astable, Monostable و Bistable

مدارهای تولید پالس ساعت می توانند ترکیبی از مدارهای آنالوگ و دیجیتال باشند که مجموعه ای پیوسته از پالس ها (که به آنها مولتی ویبراتورهای Astable گفته می شود) یا یک پالس با مدت زمان مشخص (به این مولتی ویبراتورهای Monostable گفته می شود که MC14538BAL نیز یک ویبراتور از همین دسته می باشد) تولید می کنند. ترکیب دو یا چند مدار مولتی ویبراتور تولید یک الگوی دلخواه از پالس ها (شامل عرض پالس، زمان بین پالس ها و فرکانس پالس ها) را فراهم می کند.

اساساً سه نوع مدار تولید پالس ساعت وجود دارد:

Astable : یک مولتی ویبراتور آزاد که هیچ حالت پایداری ندارد اما به طور پیوسته بین دو حالت سوئیچ می کند، این عمل یک قطار از پالس های موج مربعی در یک فرکانس مشخص ثابت تولید می کند.

Monostable : یک مولتی ویبراتور یک شات که تنها یک حالت پایدار دارد، همانطور که از بیرون راه اندازی شده است، به اولین حالت پایدار خود باز می گردد.

Bistable : یک فلیپ فلاپ که دارای دو حالت پایدار است که یک پالس واحد با مقدار بالا یا پایین تولید می کند.

مدارهای Monostable Multivibrator

مولتی ویبراتورهای یکنواخت یا Monostable همانندMC14538BAL، معمولاً برای تبدیل پالس های تیز کوتاه به پالس های بسیار گسترده تر برای کاربردهای زمان بندی استفاده می شوند. مولتی ویبراتورهای یکنواخت یک پالس خروجی واحد تولید می کنند، “HIGH” یا “LOW”، زمانی که یک سیگنال ماشه خارجی مناسب یا پالس شروع T اعمال می شود.

این سیگنال پالس ماشه یک چرخه زمان بندی را آغاز می کند که باعث می شود خروجی monostable در شروع چرخه زمان بندی تغییر حالت دهد (t1). خروجی تا پایان دوره زمان بندی (t2) در این حالت دوم باقی می ماند که با ثابت زمانی خازن زمان بندی، CT و مقاومت، RT تعیین می شود.

آی سی مولتی ویبراتور Monostable اکنون در این حالت زمان بندی دوم تا پایان ثابت زمانی RC می ماند و به طور خودکار “بازنشانی” می شود یا خود را به حالت اولیه (Stable) باز می گرداند. سپس یک مدار یکنواخت تنها یک حالت پایدار دارد که حالت idle یا استراحت آن است. نام رایج‌تر برای این نوع مدار صرفاً «Flip-Flop» است، زیرا همانطور که قبلاً دیده‌ایم، می‌توان آن را از دو گیت NAND متقابل (یا دروازه‌های NOR) ساخت.

مزایا و معایب مولتی ویبراتور Monostable

برای شروع کار فقط به یک پالس نیاز دارد و نیازی به پالس اضافی برای کار نیست.

ساخت آن بسیار ساده است و به راحتی قابل ساخت است.

به دلیل ساخت ساده قیمت آن نیز کمتر است.

در صورتی که اشکال عمده استفاده از مولتی ویبراتور Monostable این است که زمان بین اعمال پالس ماشه T باید بیشتر از ثابت زمانی RC مدار باشد.

کاربردهای مولتی ویبراتور Monostable

• به دلیل قابلیت تاخیر زمانی بیشتر در مدارهای تایمر مختلف استفاده می شود.
• همچنین در مدارهای ذخیره سازی مختلف استفاده می شود.
•  برای ارائه ورودی به دیگر مدارهای ژنراتور پلاس استفاده می شود.
• توانایی تولید مجدد پالس های آسیب دیده را دارد.

مشخصات فنی MC14538BAL
