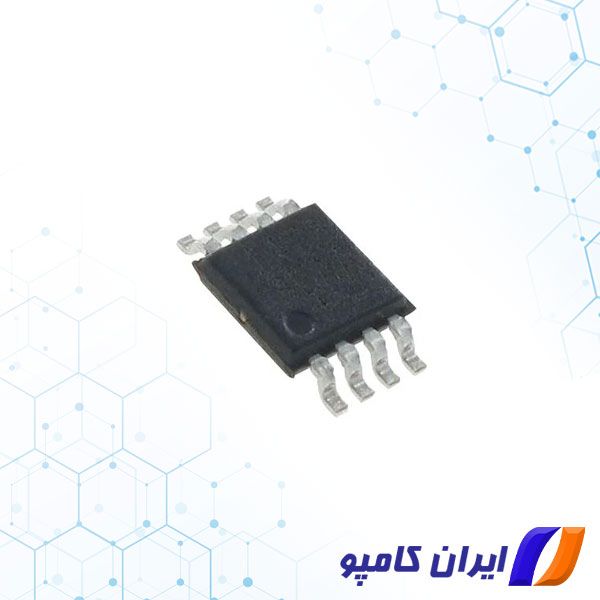

آمپلی فایر لگاریتمی چند مرحله ای MAX2015EUA+ برای تبدیل دقیق قدرت سیگنال فرکانس رادیویی (RF) در محدوده فرکانس 0.1 گیگاهرتز تا 3 گیگاهرتز به ولتاژ DC معادل طراحی شده است. محدوده دینامیکی برجسته و دقت بالای دمای این تقویت کننده لگاریتمی آن را برای انواع ایستگاه های مخابراتی و سایر کاربردهای وایرلس، از جمله کنترل بهره خودکار (AGC)، اندازه گیری قدرت فرستنده و نشانگر قدرت سیگنال دریافتی (RSSI) برای دستگاه های ترمینال مناسب می کند. MAX2015 همچنین می تواند در حالت کنترلر کار کند که در آن توان خروجی یک تقویت کننده با بهره متغیر را به عنوان بخشی از یک حلقه AGC کاملا یکپارچه اندازه گیری، مقایسه و کنترل می کند. این تقویت کننده لگاریتمی محدوده اندازه گیری بسیار گسترده تر و دقت بالاتری را در مقایسه با کنترل کننده های مبتنی بر آشکارسازهای دیود ارائه می دهد، در حالی که پایداری دمایی عالی را در محدوده عملیاتی کامل -40 تا +85 درجه سانتیگراد به دست می آورد. MAX2015EUA+ یک دتکتور فاز است که توسط شرکت Maxim Integrated تولید شده و شما می توانید برای خرید آن با کارشناسان ما در ارتباط باشید.
برای مشاهده انواع دتکتور و آشکارساز فرکانس اینجا را کلیک کنید
دتکتور فرکانس رادیویی چیست ؟
آی سی دتکتور فرکانس رادیویی (RF Detector) وسیله ای است که برای تشخیص وجود امواج RF در یک رسانه انتقال فیزیکی بی سیم یا سیمی (روی کابل RF) استفاده می شود. آنها همچنین به عنوان آشکارسازهای قدرت RF یا آشکارسازهای پاسخگوی RF شناخته می شوند و به عنوان دستگاه یا ماژول در دسترس هستند. دتکتورهای RF همچنین می‌توانند به محصولات تست حرفه‌ای که برای نظارت بر سیگنال‌ها یا نویز در یک محیط فیزیکی در نظر گرفته شده‌اند اشاره کنند. از آنها برای آزمایش درست کارکرد تجهیزات و وجود سیگنال های مزاحم استفاده می شود. آنها همچنین می توانند برای تشخیص وجود دستگاه های نظارتی به عنوان بخشی از یک استراتژی ضد نظارت مورد استفاده قرار گیرند.
دتکتورهای قدرت RF در انواع مختلفی موجود هستند. آنها در مدارها و سیستم های RF برای تشخیص سطح توان انتقال سیگنال RF در یک باند خاص مفید هستند. اینها معمولاً برای عملکرد در یک محدوده دینامیکی و یک باند طیف فرکانسی مشخص می شوند. آنها می توانند برای تعیین سطح نشانگر قدرت سیگنال دریافتی (RSSI) یک سیگنال استفاده شوند. آنها معمولا یک زمان پاسخ معمولی را برای به دست آوردن یک سطح توان دقیق مشخص می کنند و می توانند تشخیص و ردیابی پاکت را در بر گیرند. ممکن است الزامی برای اجزای خارجی برای محدود کردن سیگنال (انتخابی) وجود داشته باشد تا بتوان بخش باریک و مشخصی از پهنای باند را ارزیابی کرد.
مشخصات فنی آی سی دتکتور MAX2015EUA+
| نوع مونتاژ | Smd |
| تعداد پایه | 8 |
| دمای عملیاتی | -40° +85°C |
| پکیج | SO |
| Dynamic Range dB | 75dB |
| Frequency Range | 100MHz-3000MHz |
| تولید کننده | Maxim Integrated |
کاربردها
AGC Measurement and Control
RF Transmitter Power Measurement
RSSI Measurements
Cellular Base Station, WLAN, Microwave Link
Radar, and other Military Applications
