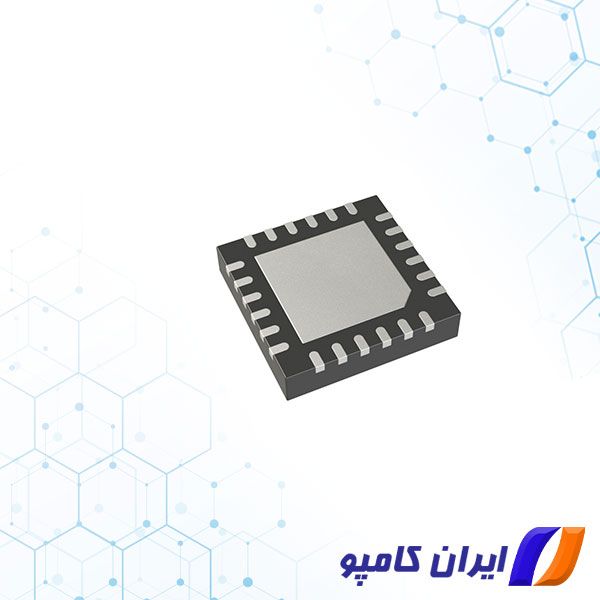

آی سی مدولاتور 5MHz to 1600MHz مدل LTC5598IUF#PBF

LTC5598IUF#PBF یک مدولاتور مستقیم I/Q تولید شرکت Linear Technology است که برای کاربردهای وایرلس با کارایی بالا، از جمله زیرساخت بی سیم طراحی شده است. این امکان مدولاسیون مستقیم سیگنال RF را با استفاده از سیگنال های پایه دیفرانسیل I و Q فراهم می کند. از اتصال پوینت تو پوینت مایکروویو، GSM، EDGE، CDMA، باند LTE 700 مگاهرتز، CDMA2000، برنامه های CATV و سایر سیستم ها پشتیبانی می کند. همچنین ممکن است با اعمال سیگنال‌های تغییر فاز 90 درجه به ورودی‌های I و Q، به‌عنوان یک میکسر تبدیل کننده رد تصویر پیکربندی شود.

ورودی‌های پایه I/Q از مبدل‌های ولتاژ به جریان تشکیل شده‌اند که به نوبه خود میکسرهای دوبالانس را هدایت می‌کنند. خروجی های این میکسرها جمع شده و به یک بافر اعمال می شود که سیگنال های میکسر دیفرانسیل را به یک خروجی RF بافر تک سر 50Ω تبدیل می کند. چهار پورت ورودی باند پایه متعادل I و Q برای کوپلینگ DC از منبعی با سطح ولتاژ حالت مشترک حدود 0.5 ولت در نظر گرفته شده است. مسیر LO شامل یک بافر LO با ورودی های تک سر یا دیفرانسیل و ژنراتورهای مربعی دقیق است که درایو LO را برای میکسرها تولید می کند. محدوده ولتاژ تغذیه آی سی LTC5598IUF#PBF 4.5 ولت تا 5.25 ولت با جریان حدود 168 میلی آمپر است.

برای مشاهده انواع آی سی مدولاتور اینجا را کلیک کنید

آی سی مدولاتور چیست ؟

آی سی مدولاتور RF برای رمزگذاری اطلاعات بر روی سیگنال حامل سینوسی با تغییر دامنه، فاز و یا فرکانس حامل استفاده می‌شوند. یک دستگاه گیرنده که عملیات دمدولاسیون معکوس را انجام می دهد به طور انتخابی یک سیگنال ورودی را در فرکانس حامل مورد نظر دریافت می کند و تغییرات در ویژگی های موج حامل را به شکل اصلی خود باز می گرداند. چنین ترتیبی امکان استفاده از یک کانال ارتباطی را برای انتقال همزمان چند پیام بدون تداخل بین آنها فراهم می کند. مدولاتور RF یک دستگاه الکترونیکی است که سیگنالی را ارائه می دهد که برای تبدیل منابع فرکانس رادیویی استفاده می شود. مدولاتورهای RF زیادی وجود دارند، اما عملکرد آنها به یک شکل است.

مزایای مدولاتور RF

یکی از مزیت‌های کلیدی آی سی مدولاتور RF قابلیت تبدیل سیگنال‌های صوتی و تصویری به فرمتی است که می‌تواند به راحتی در فواصل طولانی، چه از طریق کابل‌های کواکسیال و چه از طریق امواج پخش شود. این امر هنگام اتصال دستگاه‌های قدیمی‌تر مانند VCR و کنسول‌های بازی ویدیویی به تلویزیون‌هایی که فاقد جک ورودی مستقیم برای سیگنال‌های صوتی و تصویری هستند، مفید است. علاوه بر این، مدولاتورهای RF انتقال همزمان سیگنال‌های صوتی و تصویری را به تلویزیون‌ها یا دستگاه‌های نمایشگر متعدد امکان‌پذیر می‌کنند و آنها را برای کاربردهای تجاری و مسکونی خاص مناسب می‌سازند.

مشخصات فنی LTC5598IUF#PBF
