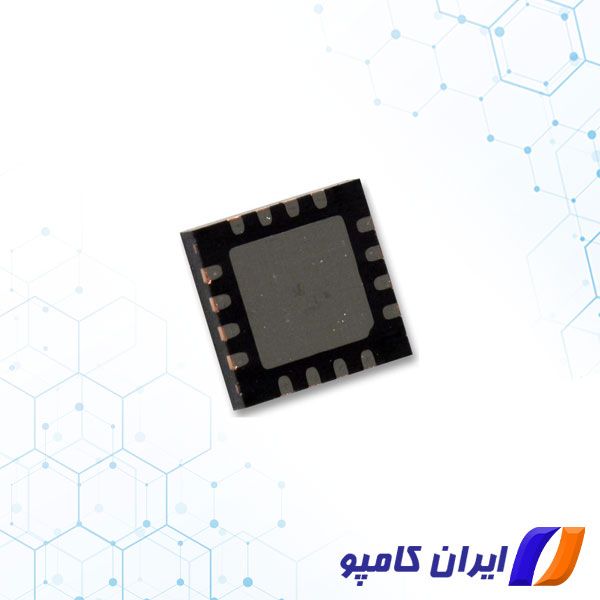

دیود LTC4451AV#TRPBF یک دیود شاتکی Monolithic (NFET) Ideal Diodes است که توسط شرکت Analog Devices تولید شده است، شما می توانید برای سفارش و خرید دیود با کارشناسان ما در ارتباط باشید.
در زیر شما می توانید شماتیک یک دیود شاتکی را مشاهده کنید.
مانند سایر دیودها، دیود شاتکی LTC4451AV#TRPBF جهت جریان را در مدار کنترل می کند. این دستگاه ها مانند خیابان های یک طرفه در دنیای الکترونیک عمل می کنند و اجازه می دهند جریان فقط از آند به کاتد عبور کند. با این حال، بر خلاف دیودهای استاندارد، دیود شاتکی به دلیل ولتاژ پایین و قابلیت سوئیچینگ سریع شناخته شده است. این آنها را به گزینه ای ایده آل برای کاربردهای فرکانس رادیویی و هر دستگاهی با ولتاژ پایین تبدیل می کند.
دیود شاتکی نوعی دیود نیمه هادی فلزی است که افت ولتاژ رو به جلوی کم و سرعت سوئیچینگ بسیار بالایی دارد.
دیود شاتکی نوع دیگری از دیودهای نیمه هادی است که می تواند در انواع کاربردهای شکل دهی، سوئیچینگ و یکسوسازی موج مانند هر دیود پیوندی دیگری استفاده شود. مزیت اصلی این است که Forward voltage drop یک دیود شاتکی به طور قابل ملاحظه ای کمتر از 0.7 ولت دیود سیلیکونی Pn-junction معمولی است.
برای مشاهده قیمت و خرید انواع دیود کلیک کنید.
مشخصات و ویژگی های LTC4451AV#TRPBF
LTC4451 یک جایگزین دیود شاتکی با کارایی بالا با استفاده از یک ماسفت پاور یکپارچه N-channel است. برای افزایش قابلیت اطمینان سیستم و جلوگیری از هدایت معکوس، به راحتی منابع تغذیه را با هم OR می کند. LTC4451 ولتاژ فوروارد را در 15 میلی ولت تنظیم می کند تا اتلاف برق را در مقایسه با دیودهای شاتکی به حداقل برساند. تنظیم، انتقال جریان روان را بدون نوسان در کاربردهای دیود-OR تضمین می کند. هنگامی که قدرت ماسفت به طور کامل افزایش می یابد، RDS(ON) ترانزیستور 21 میلی اهم است و برای هدایت به جلو تا 7 آمپر در حالی که 1.34 وات را از بین می برد، رتبه بندی شده است. یک درایور گیت با عملکرد بالا با پاسخ سریع گذرا، هم اتلاف توان رو به جلو و هم جریان معکوس را به حداقل می رساند. ورودی VCC به VIN اجازه می دهد تا برای کاربردهای ولتاژ پایین به زمین کار کند.
بیشتر بدانیم : دیود شاتکی چیست ؟
| نوع مونتاژ | SMD |
| جریان | 8A |
| پکیج | LQFN-16 |
| درجه حرارت | -40° +125°C |
| نوع دیود | Schottky |
| ولتاژ | 40 ولت |
| شرکت تولید کننده | Analog Devices |
برای مشاهده انواع دیود شاتکی اینجا را کلیک کنید
کاربردها
Schottky Diode Replacement
Industrial, Medical and Consumer Portable Devices
Battery and Wall Adapter Diode ORing
