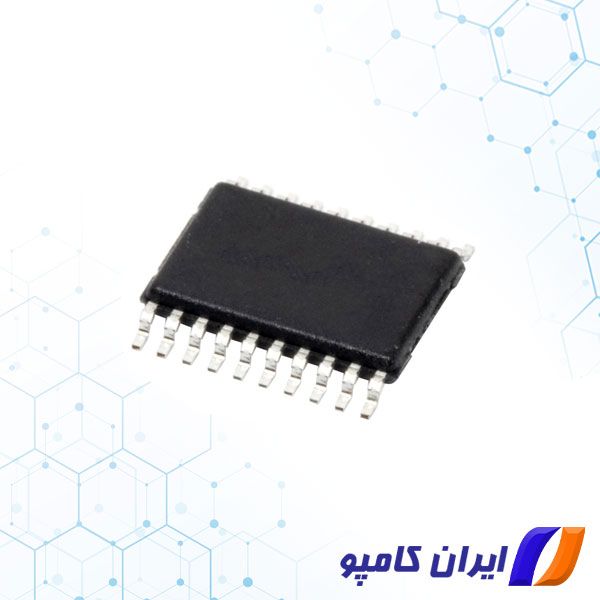

LTC3417AEFE#PBF یک آی سی رگولاتور ولتاژ سوئیچینگ می باشد که توسط شرکت Analog Devices تولید شده است.
رگولاتور ولتاژ مداری است که بدون توجه به تغییرات ولتاژ ورودی یا شرایط بار، یک ولتاژ خروجی ثابت را ایجاد و حفظ می کند.
تنظیم کننده های ولتاژ (VR) ولتاژهای منبع تغذیه را در محدوده ای که با سایر اجزای الکتریکی سازگار است حفظ می کنند. در حالی که رگولاتورهای ولتاژ بیشتر برای تبدیل برق DC/DC استفاده می شوند، برخی می توانند تبدیل برق AC/AC یا AC/DC را نیز انجام دهند.
برای مشاهده انواع رگولاتور اینجا را کلیک کنید
انواع رگولاتور ولتاژ
Linear و Switching دو نوع اصلی رگولاتور ولتاژ هستند که هر دو نوع ولتاژ سیستم را تنظیم می کنند، اما رگولاتورهای Linear با راندمان پایین و رگولاتورهای سوئیچینگ (همانند LTC3417AEFE#PBF ) با راندمان بالا کار می کنند. در رگولاتورهای سوئیچینگ با راندمان بالا، بیشتر توان ورودی بدون اتلاف به خروجی منتقل می شود.
سوئیچینگ
طراحی مدار رگولاتور سوئیچینگ معمولاً پیچیدهتر از رگولاتور Linear است و به انتخاب مقادیر اجزای خارجی، تنظیم حلقههای کنترل برای پایداری و طراحی دقیق چیدمان نیاز دارد.
رگولاتورهای سوئیچینگ می توانند مبدل های کاهنده، مبدل های افزایش دهنده یا ترکیبی از این دو باشند که آنها را نسبت به یک تنظیم کننده خطی همه کاره تر می کند.
از مزایای رگولاتور ولتاژ سوئیچینگ می توان به کارایی بسیار بالا، عملکرد حرارتی بهتری اشاره کرد و می تواند از جریان بالاتر و برنامه های VIN/VOUT گسترده تر پشتیبانی کند. آنها می توانند بازدهی بیش از 95٪ را بسته به نیازهای برنامه به دست آورند. برخلاف رگولاتور Linear، یک سیستم منبع تغذیه سوئیچینگ ممکن است به اجزای خارجی اضافی مانند سلف، خازن، FET یا مقاومت فیدبک نیاز داشته باشد.
پارت نامبر LTC3417AEFE#PBF
پکیج | TSSOP |
نوع مونتاژ | SMD |
دمای عملیاتی | -40°+85°C |
تعداد پایه | 20 |
جریان خروجی | 1.5A |
تعداد خروجی | 2 |
حداقل ولتاژ ورودی | 2.25V |
حداکثر ولتاژ ورودی | 5.5V |
فرکانس سوئیچینگ | 4MHz |
ولتاژ خروجی | 800mV-5V |
شرکت تولید کننده | Analog Devices |
برای مشاهده قیمت و خرید رگولاتور ولتاژ با پارت نامبر LTC3633AEFE کلیک کنید.
