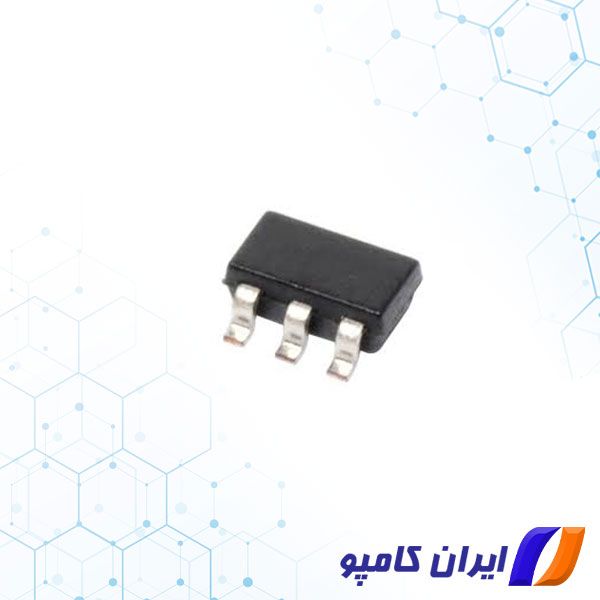

آی سی ولتاژ رفرنس یک قطعه یا مدار الکترونیکی است که بدون توجه به تغییرات در شرایط خارجی مانند بارگذاری روی دستگاه، تغییرات دما، فشار هوا و رطوبت یک ولتاژ خروجی ثابت DC (جریان مستقیم) تولید می کند. مرجع ولتاژ در منابع تغذیه، مبدل های آنالوگ به دیجیتال، مبدل های دیجیتال به آنالوگ و سایر سیستم های اندازه گیری و کنترل استفاده می شود. LT6654AMPS6-3.3#TRMPBF یک آی سی مرجع ولتاژ Series تولید شرکت Analog Devices می باشد که ولتاژ ورودی آن 3.8V تا 36V و ولتاژ خروجی آن 3.3 ولت می باشد. شما می توانید به منظور سفارش این آی سی و سایر آی سی های مد نظر خود با کارشناسان ما در تماس باشید. در نظر داشته باشید که تیم ایران کامپو با بیش از سه دهه تجربه در زمینه واردات قطعات الکترونیک، می تواند شما را در کلیه امور ثبت سفارش و واردات قطعات الکترونیک همراهی کند.
آی سی ولتاژ مرجع چیست ؟
آی سی ولتاژ مرجع، همانند آی سی LT6654AMPS6-3.3#TRMPBF، آی سی ها یا مدارهای الکترونیکی هستند که برای ارائه ولتاژ خروجی DC ثابت یا به عبارت دیگر، ولتاژ ثابت، بدون توجه به ناهماهنگی در سایر شرایط خارجی طراحی شده اند. اینها ممکن است شامل عوامل قابل تغییری مانند بار کلی روی دستگاه، نوسانات منبع تغذیه، دما، رطوبت، زمان سپری شده و مجموعه ای از متغیرهای دیگر باشد. کار اصلی یک مرجع ولتاژ ارائه یک استاندارد ثابت است که سایر اجزای سیستم بتوانند ولتاژ ورودی خود را بر اساس آن اندازه گیری کنند. این به سیستم اجازه می دهد تا ترجمه الکترونیکی قابل مقایسه ای را برای معیارهای آنالوگ مهم مانند سرعت، دما و فشار ارائه دهد.
ولتاژ رفرنس ها معمولاً این پتانسیل شناخته شده را تا زمانی که مدار روشن است و برق مصرف می کند ارائه می دهد. این بدان معناست که اجزای دیگر می توانند انواع سیگنال ورودی را که برای نقش های خاص آنها مهم است در برابر یک استاندارد ثابت اندازه گیری کنند و بنابراین به طور دقیق آنها را تفسیر کنند. به این ترتیب، با ارزش ترین ویژگی یک مرجع ولتاژ با کیفیت همیشه دقت و پایداری خواهد بود.
بری مشاهده قیمت و خرید انواع آی سی ولتاژ مرجع کلیک کنید
رفرنس ولتاژ Series
مرجع های ولتاژ سری دارای سه یا چند ترمینال هستند و جریان تغذیه پایداری را در محدوده وسیعی از ولتاژهای تغذیه مصرف می کنند. یک مزیت کلیدی این است که آنها فقط بار و جریان را از منبع ورودی می گیرند و فقط زمانی که بار آن را ایجاب می کند. هنگامی که تحت هیچ باری نباشد، فقط مقدار بسیار کمی (سکون) جریان را از طریق مقاومت داخلی می کشد. تحت بار، افت ولتاژ بین ورودی و خروجی برابر با حاصلضرب [جریان بار x مقاومت داخلی] خواهد بود، و بنابراین ولتاژ را در سراسر مدار تنظیم می کند.
LT6654AMPS6-3.3#TRMPBF نیز یک مرجع ولتاژ سری می باشد، این مدل عملیاتی این نوع را برای استفاده در مدارهایی که جریان بار یا ولتاژ منبع تغذیه به طور قابل توجهی در طول زمان نوسان می کند مناسب می سازد. علاوه بر این، این واقعیت که هیچ مقاومتی بین منبع تغذیه و مرجع قرار نمی گیرد، دومی را به ویژه برای مدارهای تحت جریان بار بالا مفید می کند. عدم وجود یک مقاومت خارجی در یک مرجع ولتاژ سری سه ترمینالی، هم به ساده سازی (کوچک شدن) طراحی کلی آن و هم به حداقل رساندن مصرف برق کمک می کند.
مشخصات کلی عبارتند از:
- آنها معمولاً تلرانس اولیه و ضرایب دمایی بهتری را نسبت به نسخه‌های شانت نشان می‌دهند
- ولتاژ منبع تغذیه باید به اندازه کافی بالا باشد که اجازه افت ولتاژ در مقاومت داخلی مرجع سری را بدهد، اما به اندازه کافی بالا نباشد که به آی سی آسیب برساند.
- بدون جریان بار، تنها منبع اتلاف توان، جریان ساکن آی سی مرجع است
مشخصات فنی LT6654AMPS6-3.3#TRMPBF
| نوع رفرنس | Series |
| نوع خروجی | Fixed |
| ولتاژ خروجی | 3.3V |
| نوع مونتاژ | SMD |
| جریان خروجی | 10mA |
| ولتاژ ورودی | 3.8V~36V |
| تعداد پایه | 6 |
| شرکت تولید کننده | Analog Devices |
