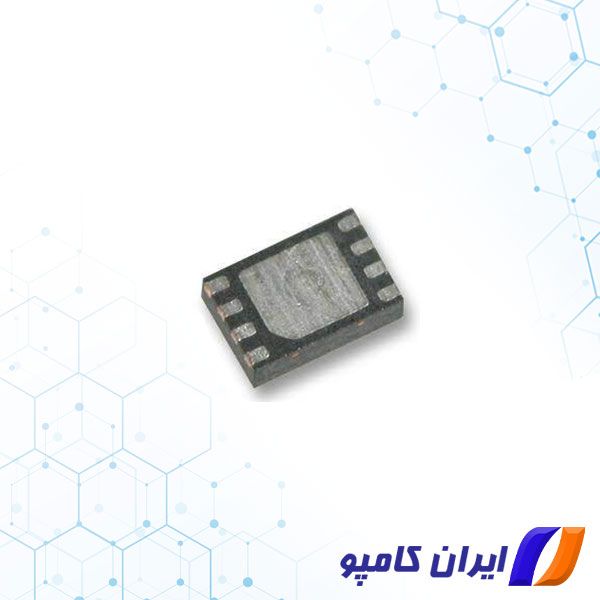

LT5537EDDB#PBF یک آشکارساز RF/IF با دامنه دینامیکی گسترده است که از زیر 10 مگاهرتز تا 1000 مگاهرتز کار می کند. حد پایین محدوده فرکانس کاری را می توان با استفاده از یک خازن خارجی تا نزدیک DC افزایش داد. محدوده دینامیکی ورودی در 200 مگاهرتز با غیرخطی ± 3dB 90dB است (از -76dBm تا 14dBm، ورودی 50Ω یک سر). شیب ولتاژ خروجی RF Detector اسمی 20mV/dB است و ضریب دمای معمولی 0.01dB/°C در 200MHz است. LT5537EDDB#PBF یک RF Log Detector است که توسط شرکت Linear Technology تولید شده و شما می توانید برای خرید آن با کارشناسان ما در ارتباط باشید.
برای مشاهده انواع دتکتور و آشکارساز فرکانس اینجا را کلیک کنید
دتکتور فرکانس رادیویی چیست ؟
دتکتور فرکانس رادیویی (RF Detector) وسیله ای است که برای تشخیص وجود امواج RF در یک رسانه انتقال فیزیکی بی سیم یا سیمی (روی کابل RF) استفاده می شود. آنها همچنین به عنوان آشکارسازهای قدرت RF یا آشکارسازهای پاسخگوی RF شناخته می شوند و به عنوان دستگاه یا ماژول در دسترس هستند. دتکتورهای RF همچنین میتوانند به محصولات تست حرفهای که برای نظارت بر سیگنالها یا نویز در یک محیط فیزیکی در نظر گرفته شدهاند اشاره کنند. از آنها برای آزمایش درست کارکرد تجهیزات و وجود سیگنال های مزاحم استفاده می شود. آنها همچنین می توانند برای تشخیص وجود دستگاه های نظارتی به عنوان بخشی از یک استراتژی ضد نظارت مورد استفاده قرار گیرند.
دتکتورهای قدرت RF در انواع مختلفی موجود هستند. آنها در مدارها و سیستم های RF برای تشخیص سطح توان انتقال سیگنال RF در یک باند خاص مفید هستند. اینها معمولاً برای عملکرد در یک محدوده دینامیکی و یک باند طیف فرکانسی مشخص می شوند. آنها می توانند برای تعیین سطح نشانگر قدرت سیگنال دریافتی (RSSI) یک سیگنال استفاده شوند. آنها معمولا یک زمان پاسخ معمولی را برای به دست آوردن یک سطح توان دقیق مشخص می کنند و می توانند تشخیص و ردیابی پاکت را در بر گیرند. ممکن است الزامی برای اجزای خارجی برای محدود کردن سیگنال (انتخابی) وجود داشته باشد تا بتوان بخش باریک و مشخصی از پهنای باند را ارزیابی کرد.
مشخصات فنی و کاربردی آی سی دتکتور LT5537EDDB#PBF
فرکانس پایین تا 1000 مگاهرتز عملکرد
محدوده دینامیکی 83 دسی بل با غیرخطی ± 1 دسی بل در 200 مگاهرتز
حساسیت -76dBm یا بهتر در 200MHz
شیب انتقال لاگ-خطی 20mV/dB
محدوده ولتاژ تغذیه: 2.7 ولت تا 5.25 ولت
جریان تغذیه: 13.5 میلی آمپر در 3 ولت
نوع مونتاژ | Smd |
تعداد پایه | 8 |
دمای عملیاتی | -40° +85°C |
پکیج | DFN |
Dynamic Range dB | 83dB |
Frequency Range | 1000MHz |
تولید کننده | Linear technology |
