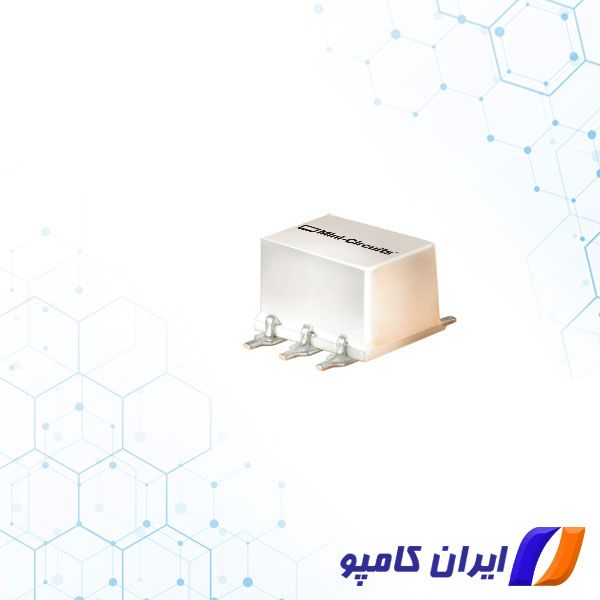

در زمینه الکترونیک، تقویت کننده ها و میکسرهای استریو وجود دارند، اما دستگاه های دیگری نیز وجود دارند که اختلاط متمرکزتر و دقیق تری از فرکانس ها را ارائه می دهند. این دستگاه ها فرکانس میکسر ( Frequency Mixer ) نامیده می شوند و در مدارهایی که ما آن را فرکانس میکسر می نامیم استفاده می شوند. LRMS-30J یک آی سی میکسر level 7 می باشد که توسط شرکت Mini-Circuits تولید شده است.
فرکانس میکسر چیست؟
در زمینه الکترونیک، فرکانس میکسر یک مدار الکتریکی غیر خطی است که می تواند فرکانس های جدیدی را از دو سیگنال اعمال شده تولید کند. همچنین یک میکسر فرکانس در خالص ترین شکل خود دو سیگنال اعمال شده را می گیرد و سیگنال های جدیدی برابر با اختلاف و مجموع فرکانس های مبدأ ایجاد می کند. علاوه بر این، امکان تولید سایر اجزای فرکانس در یک میکسر فرکانس استاندارد وجود دارد.
به طور کلی، میکسرها همانند LRMS-30J ، برای انتقال سیگنال ها از یک محدوده فرکانسی به محدوده دیگر استفاده می شوند، و این فرآیند Heterodyning نامیده می شود. برای مثال، یک جزء حیاتی یک گیرنده سوپرهتروداین، یک میکسر است و استفاده از آن حول حرکت سیگنال های دریافتی به فرکانس استاندارد و متوسط (IF) متمرکز است. علاوه بر این، میکسرهای فرکانس برای تعدیل سیگنال حامل در فرستنده های رادیویی نیز مورد استفاده قرار می گیرند.
گیرنده سوپرهتروداین یا سوپرهت، نوعی گیرنده رادیویی است که از اختلاط فرکانس برای تبدیل سیگنال اعمال شده به یک IF ثابت استفاده می کند، که پردازش سیگنال را راحت تر از فرکانس اعمال شده اولیه می کند.
برای مشاهده انواع میکسر فرکانس اینجا را کلیک کنید
انواع میکسر فرکانس
به طور خلاصه، مشخصه حیاتی یک آی سی میکسر فرکانس، تولید یک جزء در خروجی آن است که نتیجه دو سیگنال اعمال شده است. علاوه بر این، یک دستگاه الکترونیکی که دارای یک ویژگی غیر خطی است می تواند به عنوان یک میکسر عمل کند. علاوه بر این، میکسرهای غیرفعال از یک یا حتی چند دیود استفاده می کنند و از رابطه غیر خطی آنها بین ولتاژ و جریان برای ارائه عملکرد ضرب استفاده می کنند. همچنین، با یک میکسر غیرفعال، سیگنال خروجی ترجیحی همیشه قدرت کمتری نسبت به سیگنال های ورودی دارد.
با این حال، میکسرهای فعال از یک دستگاه تقویت کننده، به عنوان مثال، یک ترانزیستور برای افزایش قدرت کلی سیگنال محصول استفاده می کنند. در مورد میکسرهای فعال، آنها ایزوله بین پورت ها را بهبود می بخشند، اما معاوضه ها شامل نویز بالاتر و راندمان کمتر از نظر مصرف برق است. علاوه بر این، یک میکسر فعال این ویژگی را دارد که تحمل کمتری نسبت به اضافه بار دارد.
مشخصات فنی LRMS-30J
نوع مونتاژ | Smd |
درجه حرارت | -40° +85°C |
فرکانس RF | 200-3000MHz |
توان LO | 7dBm |
فرکانس IF | DC-1000MHz |
شرکت تولید کننده | Mini-Circuits |
