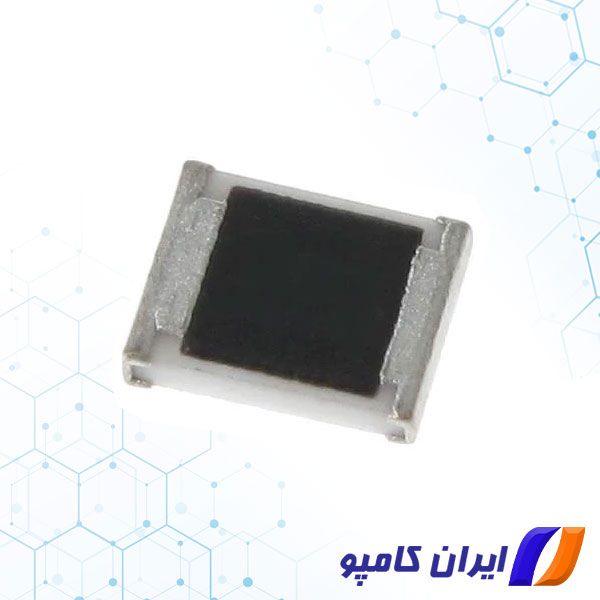

ERJ-6GEYJ623V یک مقاومت 62 کیلو اهم است که توسط شرکت Panasonic تولید شده است. تلرانس آن 5% و توان آن 0.125W می باشد.
مقاومت های فیلم ضخیم با اعمال یک فیلم یا خمیر مقاوم، مخلوطی از شیشه و مواد رسانا، روی یک بستر تولید می شوند. تکنولوژی فیلم ضخیم اجازه می دهد تا مقادیر مقاومت بالا را روی یک بستر استوانه ای یا مسطح به طور کامل یا در الگوهای مختلف چاپ کنید. همچنین می توان آنها را در طرح serpentine چاپ کرد تا inductance را از بین ببرد، که در کاربردهایی با فرکانس ثابت ترجیح داده می شود. پس از اعمال، مقاومت با استفاده از لیزر یا ساینده تنظیم می شود.
برای مشاهده قیمت و خرید انواع مقاومت کلیک کنید.
بررسی مقاومت ها
مقاومت های لایه نازک و ضخیم ( مثل ERJ-6GEYJ623V ) رایج ترین مدل ها در بازار هستند. آنها با یک لایه مقاومتی روی یک پایه سرامیکی مشخص می شوند. اگرچه ظاهر آنها ممکن است بسیار شبیه باشد، خواص و فرآیندهای ساخت آنها بسیار متفاوت است.
نامگذاری از ضخامت لایه های مختلف سرچشمه می گیرد. لایه نازک دارای ضخامتی در حدود 0.1 میکرومتریا کوچکتر است، در حالی که لایه ضخیم هزاران بار ضخیم تر است. با این حال، تفاوت اصلی روش استفاده شده برای اعمال لایه مقاومتی بر روی بستر است.
برای مشاهده انواع مقاومت فیلم اینجا را کلیک کنید
مقاومت فیلم ضخیم
مقاومت های فیلم ضخیم، ویژگی های مقاومت کربنی زیادی دارند. آن ها را می توان در اندازه های کوچکی تولید کرد و در مقادیر بالا بسیار کم هزینه هستند. تحمل مقاومت، TCR و پایداری آنها در طول زمان به اندازه انواع سیمی یا فویل مطلوب نیست، اما مزایای دیگری نیز دارند. مقاومت های فیلم ضخیم مقادیر مقاومت بالا، تا 10TW (ترا اهم)، عملکرد در دمای بسیار بالا و قابلیت ولتاژ بالا را ارائه می دهند و ذاتا غیر القایی هستند. آنها برای نیازهای مورد نیاز پزشکی، هوافضا و کاربردهای پایین چاه (نفت و گاز) مناسب هستند. طیف ریدون شامل مقاومتهای تراشهای با ارزش بالا، مقاومتهای تراشههای قدرت و مقاومتهای چیپ قابل برش در کنار مدلهای استاندارد است.
پارت نامبر ERJ-6GEYJ623V
توان | 0.125W |
سایز | 0805 |
مقاومت | 62K |
تلرانس | 5% |
دمای عملیاتی | -55C تا +155C |
نوع مونتاژ | Smd |
ضریب حرارتی | 200PPM/C |
شرکت تولید کننده | Panasonic |
برای مشاهده قیمت و خرید مقاومت فیلمی با پارت نامبر ERJ-6RBD1001V کلیک کنید.
