مبدل دیجیتال به آنالوگ یا Digital to Analog Converter سیگنال ورودی دیجیتال را به سیگنال خروجی آنالوگ تبدیل می کند. سیگنال دیجیتال با یک کد باینری نمایش داده می شود، که ترکیبی از بیت 0 و 1 می باشد. مبدل DAC از تعدادی ورودی باینری و یک خروجی تکی تشکیل شده است. به طور کلی تعداد ورودی های باینری یک DAC توان دو خواهد بود. DAC1220E یک مبدل دیجیتال به آنالوگ می باشد که توسط شرکت تگزاس اینسترومنت تولید شده است.
برای مشاهده انواع مبدل دیجیتال به آنالوگ DAC اینجا را کلیک کنید
آی سی مبدل دیجیتال به آنالوگ
تراشه های مبدل دیجیتال به آنالوگ (DAC) اطلاعات را از شکل دیجیتال به آنالوگ تبدیل می کنند. آنها سیگنال هایی را که دارای دو حالت تعریف شده، روشن و خاموش هستند، به سیگنال هایی تبدیل می کنند که از لحاظ نظری تعداد بی نهایت حالت دارند. به عنوان مثال، مودمها دادههای کامپیوتر دیجیتالی را که از یک و صفر تشکیل شدهاند، به زنگهای فرکانس صوتی AF تبدیل میکنند که میتواند از طریق خطوط تلفن منتقل شود.
تراشه های مبدل دیجیتال به آنالوگ نیز در پردازش سیگنال دیجیتال برای بهبود پایداری سیگنال های آنالوگ استفاده می شوند. ابتدا از تراشه های مبدل آنالوگ به دیجیتال برای تبدیل سیگنال های آنالوگ به شکل دیجیتال استفاده می شود. در مرحله بعد، مدار مخصوصی برای بهبود این سیگنال ها استفاده می شود. در نهایت، از تراشه های مبدل دیجیتال به آنالوگ برای تبدیل تکانه های دیجیتال به شکل آنالوگ استفاده می شود.
ساختار تراشه DAC
چندین ساختار برای تراشه های مبدل دیجیتال به آنالوگ وجود دارد. برخی از DAC ها از یک شبکه نردبانی مقاومتی R2R استفاده می کنند که در آن هر بخش از دو مقاومت تشکیل شده است: یکی با مقدار R و دیگری با مقدار.2R سایر DAC ها شامل رشته ای از مقاومت ها هستند که هر کدام دارای مقدار R هستند.
ساختار سیگما-دلتا رویکردی اساسا متفاوت دارد. مبدل های سیگما-دلتا در ابتدایی ترین شکل خود از یک انتگرالگر، یک مقایسه کننده و یک DAC تک بیتی تشکیل شده اند. خروجی مبدل دیجیتال به آنالوگ از سیگنال ورودی کم می شود. سیگنال حاصل یکپارچه می شود و ولتاژ خروجی توسط مقایسه کننده به یک خروجی دیجیتال تک بیتی تبدیل می شود. بیت حاصل به ورودی DAC تبدیل می شود و خروجی از سیگنال ورودی کم می شود. برای خرید مبدل دیجیتال به آنالوگ با پارت نامبر DAC1220E با کارشناسان ما تماس بگیرید.
برای کسب اطلاعات بیشتر درباره شرکت Texas Instruments اینجا را کلیک کنید
انواع DAC
مدار مبدل دیجیتال به آنالوگ مقاومت وزن دار باینری (Weighted Resistor)
یک DAC مقاومت وزن دار یک خروجی آنالوگ تولید می کند که با استفاده از مقاومت های وزن دار باینری در مدار جمع کننده معکوس تقریبا برابر با ورودی دیجیتال (باینری) است.
مدار مبدل دیجیتال به آنالوگ نردبانی R-2R ( R-2R Ladder )
DAC نردبانی R-2R بر معایب DAC مقاومت با وزن باینری غلبه می کند. همانطور که از نام آن پیداست، R-2R Ladder DAC یک خروجی آنالوگ تولید می کند که با استفاده از شبکه نردبان R-2R در مدار جمع کننده معکوس، تقریبا برابر با ورودی دیجیتال (باینری) است.

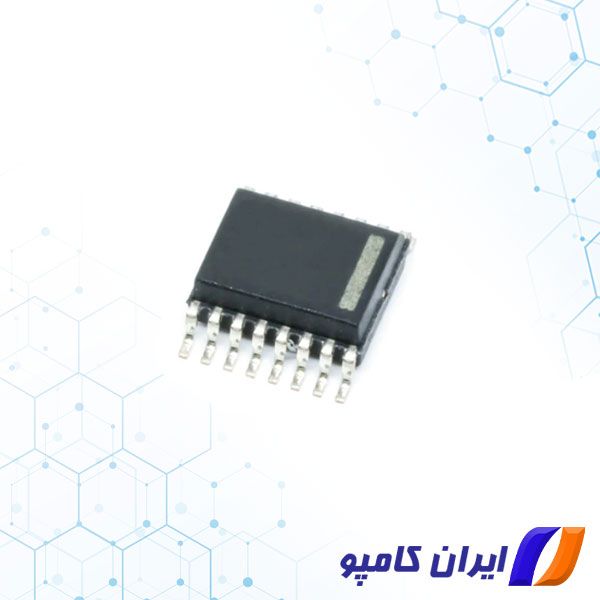

مشخصات مبدل دیجیتال به آنالوگ با پارت نامبر DAC1220E
پکیج | SSOP |
گروه | آی سی DAC |
تعداد پایه | 16 |
سری | DAC1220 |
رزولوشن | 20bit |
تعداد کانال | 1 |
دمای عملیاتی | -40 تا +85 |
نوع مونتاژ | SMD |
شرکت تولید کننده | Texas Instruments |
برای مشاهده قیمت و خرید مبدل دیجیتال به آنالوگ با پارت نامبر DAC3484IZAY کلیک کنید.
