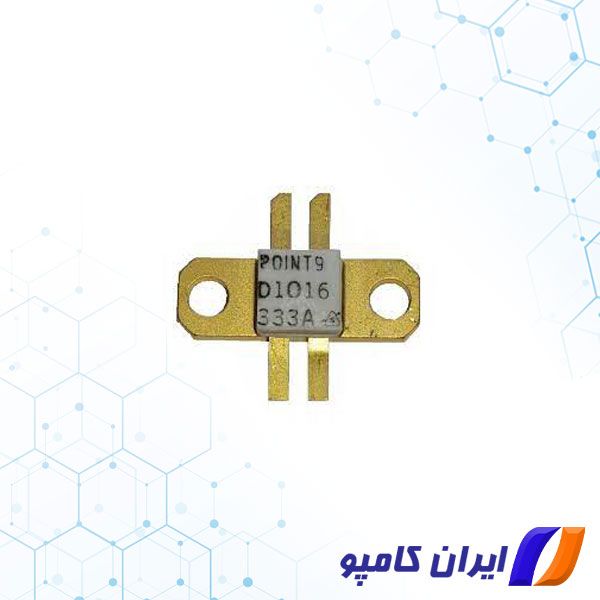

D1016 یک ترانزیستور اثر میدان کانال N می باشد که توسط شرکت Point Nine تولید شده است. نوع مونتاژ آن SMD و تعداد پایه های آن 5 عدد می باشد. برای خرید انواع ترانزیستور می توانید با کارشناسان ما در ایران کامپو تماس بگیرید.
ترانزیستور FET
از انواع ترانزیستور می توان به دسته FET اشاره کرد. ترانزیستور اثر میدان ( Field Effect Transistor ) یک دستگاه نیمه هادی سه ترمینالی است. عملکرد آن بر اساس یک ولتاژ ورودی کنترل شده است. از نظر ظاهری JFET و ترانزیستورهای دوقطبی بسیار شبیه هستند. با این حال، BJT یک دستگاه کنترل جریان است و JFET توسط ولتاژ ورودی کنترل می شود. معمولاً دو نوع FET در دسترس هستند.
- ترانزیستور اثر میدان (JFET)
- FET نیمه هادی اکسید فلز (IGFET)
برای مشاهده انواع ترانزیستور FET اینجا را کلیک کنید
معرفی بخش های مختلف ترانزیستور
عملکرد ترانزیستور اثر میدان اتصال تنها به جریان حامل های اکثریت (الکترون ها یا سوراخ ها) بستگی دارد. اساسا، JFET ها از یک نوار سیلیکونی نوع N یا نوع P تشکیل شده اند که شامل اتصالات PN در طرفین است. در زیر چند نکته مهم در مورد FET وجود دارد که باید به خاطر بسپارید
- Gate :با استفاده از روش انتشار یا آلیاژ کردن، هر دو طرف نوار نوع N به شدت دوپ می شوند تا اتصال PN ایجاد شود. به این نواحی دوپ شده Gate گفته می شود.
- Source :نقطه ورود اکثر حامل ها است که از طریق آن وارد نوار نیمه هادی می شوند.
- Drain :نقطه خروجی اکثر حامل ها است که از طریق آن میله نیمه هادی را ترک می کنند.
- Channel :ناحیه ای از مواد نوع N است که اکثر حامل ها از منبع به تخلیه عبور می کنند.
برای مشاهده قیمت و خرید ترانزیستور کلیک کنید.
پارت نامبر D1016
| نوع مونتاژ | Smd |
| تعداد پایه | 5 |
| پلاریته ترانزیستور | N-Channel |
| پیکربندی | Power-Dual |
| FT_Transition Frequency | 500MHz |
| Id_Drain Current | 5A |
| Vds_Drain Source Voltage | 28V |
| نوع ترانزیستور | DMOS RF FET |
| شرکت تولید کننده | Point Nine |
برای مشاهده قیمت و خرید ترانزیستور FET با پارت نامبر D2003UK کلیک کنید.
